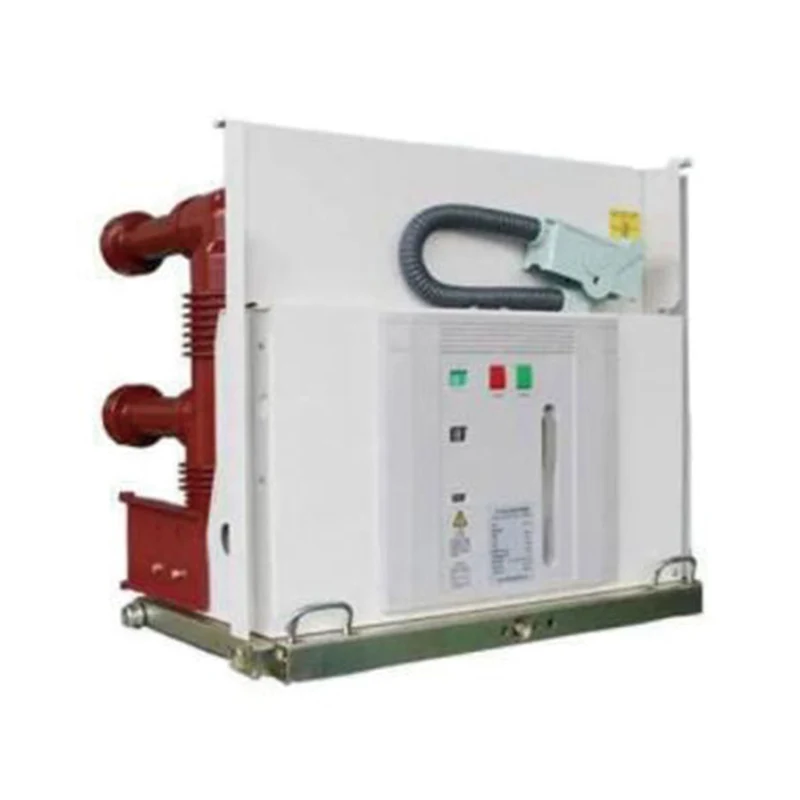

VSG-24 цуврал дотор өндөр хүчдэлийн вакуум таслуур

VSG-24 цувралын доторх өндөр хүчдэлийн вакуум таслуур нь 3 фазын хувьсах 50 Гц 24 кВ доторх унтраалга төхөөрөмж юм.
♦ Үйлдлийн механизм: хаврын ажиллах механизм;
♦ Тулгийн төрөл: угсарсан туйл: суулгагдсан туйл;
♦ фаз хоорондын зай: 275мм;

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

XUCKY Electric бол VSG-24 цувралын өндөр хүчдэлийн вакуум таслуураар мэргэшсэн Хятадын тэргүүлэгч үйлдвэрлэгч, экспортлогч юм. Бид дэлхий даяарх хэрэглэгчдийнхээ янз бүрийн хэрэгцээг хангах өргөн хүрээний бүтээгдэхүүнтэй. Бидний дээд зэргийн чанар, шинэлэг технологи, үйлчлүүлэгчдэд зориулсан маш сайн үйлчилгээ нь биднийг салбартаа бусдаас ялгаруулдаг.

VSG-24 доторх HV вакуум таслуур нь 3 фазын хувьсах гүйдлийн 50 Гц 24 кВ дотоод унтраалгатай төхөөрөмж юм.

♦ Үйлдлийн механизм: хаврын ажиллах механизм;

♦ Туйлын төрөл: угсарсан туйл: суулгагдсан туйл;

♦ фаз хоорондын зай: 275мм;

Байгаль орчны нөхцөл

♦ Орчны температур: -15°C 〜+40°C;

♦ Өндөр: <1000м;

♦ Харьцангуй чийгшил: өдрийн дундаж <95%, сарын дундаж <90%；

♦ Газар хөдлөлтийн эрч хүч: <8 түвшин;

♦ Гал түймэр, дэлбэрэлтийн аюул, ноцтой бохирдол, химийн зэврэлт, түүнчлэн хүчтэй чичиргээгүй газрууд.

Техникийн үндсэн параметрүүд

Үгүй	Зүйл	Нэгж	Үнэ цэнэ
1	Нэрлэсэн хүчдэл	кВ	24
2	1 мин чадлын давтамжийг тэсвэрлэх хүчдэл		65
3	Нэрлэсэн аянгын импульс тэсвэрлэх хүчдэл		125
4	Нэрлэсэн давтамж	Гц	50/60
5	Нэрлэсэн гүйдэл	/	630, 1250, 1600, 2000, 2500,3150
6	Богино залгааны нэрлэсэн гүйдэл	кА	25, 31.5
7	Богино залгааны нэрлэсэн гүйдэл (оргил)		63, 80
8	Богино хугацаанд гүйдлийг тэсвэрлэх чадвартай		25, 31.5
9	Нэрлэсэн оргил утга нь гүйдлийг тэсвэрлэдэг		63, 80
10	Богино залгааны нэрлэсэн хугацаа	S	4
11	Нэрлэсэн үйлдлийн дараалал		O-0.3s-CO-180s-CO
12	Хоёрдогч хэлхээний цахилгааны давтамжийг тэсвэрлэх хүчдэл (1мин)	V	2000
13	Нэрлэсэн ганц/ар ар талдаа конденсаторын тасрах гүйдэл	кА	630
14	Завсарлах цаг	ms	20~50
1；	Нээлтийн цаг	ms	35-70
16	Механик амьдрал	удаа	10000
17	Цахилгааны амьдрал		E2 анги
18	Эрчим хүч хадгалах моторын хүч	W	90
19	Хяналтын хэлхээний тэжээлийн хүчдэл	V	AC/DC110/220

Ерөнхий бүтцийн зураг ба суурилуулах хэмжээ (нэгж: мм)

♦ Зурах төрөл

Нэрлэсэн гүйдэл (A)	630	1250	1600
Богино залгааны нэрлэсэн гүйдэл (кА)	25, 31.5	25, 31.5	31.5
Тогтмол контактын хэмжээ (мм)	035	049	055
Фаз хоорондын зай (мм)	275
