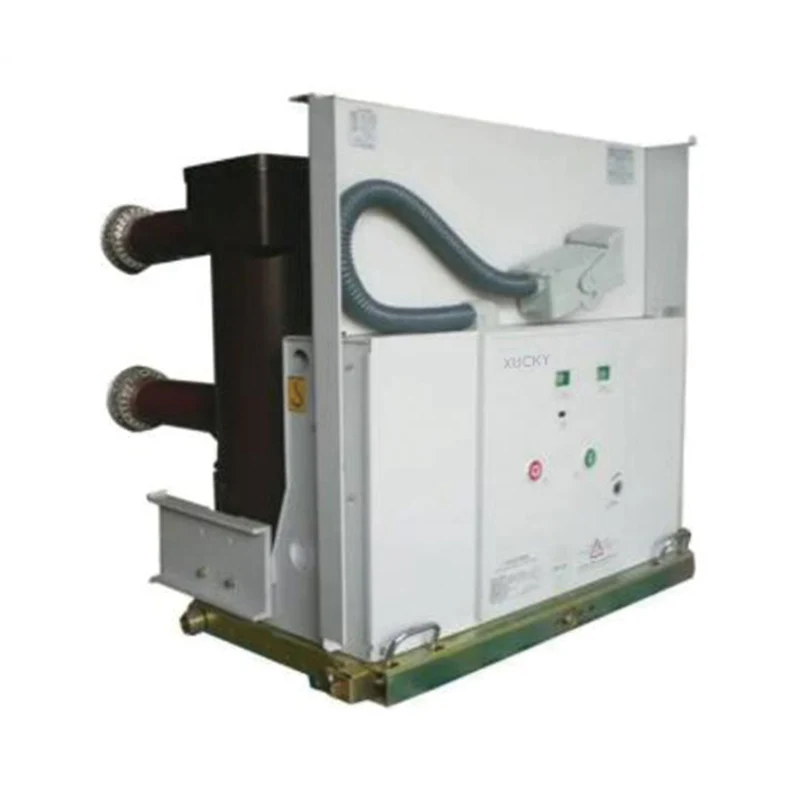

VS1-24 цуврал дотор өндөр хүчдэлийн вакуум таслуур

XUCKY Electric бол VS1-24 цуврал доторх өндөр хүчдэлийн вакуум таслуураар мэргэшсэн Хятадын тэргүүлэгч үйлдвэрлэгч, экспортлогч юм. Бид дэлхий даяарх хэрэглэгчдийнхээ янз бүрийн хэрэгцээг хангах өргөн хүрээний бүтээгдэхүүнтэй. Бидний дээд зэргийн чанар, шинэлэг технологи, үйлчлүүлэгчдэд зориулсан маш сайн үйлчилгээ нь биднийг салбартаа бусдаас ялгаруулдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

VS1-24 цувралын доторх өндөр хүчдэлийн вакуум таслуур нь 3 фазын хувьсах 50 Гц 24 кВ дотоод унтраалгатай төхөөрөмж юм.

♦ Суурилуулах арга: татдаг төрөл, суурин төрөл, хажууд суурилуулсан төрөл;

♦ Үйлдлийн механизм: хаврын ажиллах механизм ба байнгын соронзон үйлдлийн механизм;

♦ Тулгийн төрөл: угсарсан туйл, суулгагдсан туйл;

♦ Хэрэглээ: sw.tchgear KYN28-24, XGN-24.

♦ Хоёрдогч залгуур: 58 зүү, 64 зүү.

Бүтээгдэхүүний стандартууд

♦ IEC62271-100 Өндөр хүчдэлийн унтраалга ба хяналтын төхөөрөмж хэсэг 100: Хувьсах гүйдлийн таслуур

♦ GB1984 Өндөр хүчдэлийн хувьсах гүйдлийн таслуур

♦ GB/T11022 Өндөр хүчдэлийн унтраалга ба удирдлагын хэрэгслийн стандартын нийтлэг үзүүлэлтүүд

♦ JB/T 3855 Өндөр хүчдэлийн хувьсах гүйдлийн вакуум таслуур

♦ DL/T402 Өндөр хүчдэлийн хувьсах гүйдлийн таслууруудын тодорхойлолт

Байгаль орчны нөхцөл

♦ Орчны температур: -15°C~+40°C;

♦ Өндөр: <1000м;

♦ Харьцангуй чийгшил: өдрийн дундаж <95%, сарын дундаж <90%；

♦ Газар хөдлөлтийн эрч хүч: <8 түвшин;

♦ Гал түймэр, дэлбэрэлтийн аюул, ноцтой бохирдол, химийн зэврэлт, түүнчлэн хүчтэй чичиргээгүй газрууд.

Техникийн үндсэн параметрүүд

Үгүй	Зүйл	Нэгж	Үнэ цэнэ
1	Нэрлэсэн хүчдэл	кВ	24
2	1 мин чадлын давтамжийг тэсвэрлэх хүчдэл		65
3	Нэрлэсэн аянгын импульс тэсвэрлэх хүчдэл		125
4	Нэрлэсэн давтамж	Гц	50
5	Нэрлэсэн гүйдэл	A	630, 1250, 1600, 2000, 2500, 3150
6	Богино залгааны нэрлэсэн гүйдэл	кА	20, 25, 31.5
7	Богино залгааны гүйдлийн хурд (оргил)		50, 63, 80
3	Богино хугацаанд гүйдлийг тэсвэрлэх чадвартай		20, 25, 31.5
9	Нэрлэсэн оргил утга нь гүйдлийг тэсвэрлэдэг		50, 63, 80
10	Богино залгааны нэрлэсэн хугацаа	S	4
11	Нэрлэсэн үйлдлийн дараалал		0-0.3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Нээлтийн хаалтын кабелийн цэнэглэх гүйдэл	A	31.5
13	Богино залгааны нэрлэсэн гүйдлийг таслах дугаар	Цаг хугацаа	50 (40кА-д 30, 50кА-д 20)

Үгүй	Зүйл	Нэгж	Үнэ цэнэ
14	Завсарлах цаг	ms	<80
15	Механик амьдрал	Цаг хугацаа	10000
16	Цахилгааны ашиглалтын ангиллын дагуу таслуур		E2 анги
17	Онгойх ба хаах чадлын гүйдлийн чадварын ангиллын дагуу таслуур		C2 анги
18	Хөдөлгөөнт контакт ба тогтмол контактын хуримтлагдсан элэгдлийн зузааныг зөвшөөрнө	мм	3
19	Нээлттэй контактуудын хоорондох зай	мм	14±1
20	Аялал хэтрүүлэн	мм	3.5±1
21	Дундаж хаалтын хурд	м/с	0.7±0.2
22	Нээлтийн дундаж хурд	м/с	1.4±0.2
23	Хаалтын хугацаа (нэрлэсэн хүчдэл)	ms	35-70
24	Нээлтийн цаг (нэрлэсэн хүчдэл)	ms	20-50
25	Холбоо барих хаагдах хугацаа	ms	≤2
26	Гурван фазын нээх, хаах асинхронизм	ms	≤2
27	Фаз бүр дамжуулагч хэлхээний эсэргүүцэл	uQ	≤50 (630А) ≤45(1250А) ≤35(1600-2000А) ≤25(2500-3150А)
28	Үе шат хүртэлх төвийн зай	мм	210, 275
29	Холбоо барих даралт	N	2400±200 (20кА; 25кА) 3100±200 (31.5кА)
30	Холбоо барих нээлтийн хүрээ	мм	≤2.5
31	Ашиглалтын нэрлэсэн хүчдэл	V	AC/DC110/220
32	Нэрлэсэн ажлын гүйдэл	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Эрчим хүч хадгалах моторын хүч	W	70
34	Эрчим хүч хадгалах моторын нэрлэсэн хүчдэл	V	DC 220/DC110
35	Эрчим хүч хадгалах хугацаа	ms	≤10
