XUCKY ЦахилгаанXUW1 Агаарын хэлхээний таслуурОрчин үеийн эрчим хүчний аюулгүй байдлын төлөвлөлтөд улам бүр хэрэглэгдэж байгаа тул цахилгааны гал түймрээс урьдчилан сэргийлэх нь үйлдвэрлэлийн болон худалдааны нягт орчинд хамгийн чухал асуудал болсон. Үйлдвэрийн давхар, түгээлтийн төв, өндөр барилга зэрэг байгууламжид цахилгааны гэмтэл маш хурдан нэмэгдэж, хурдан тусгаарлах, системийн тогтвортой байдлыг хангах нь эрсдэл, сул зогсолтыг багасгахад чухал үүрэг гүйцэтгэдэг.
Зөвхөн тоног төхөөрөмжийн бүтцэд анхаарлаа хандуулахаас илүүтэйгээр бодит цахилгаан гажиг үүсэх үед хамгаалалтын систем хэрхэн ажилладагийг ойлгох нь илүү утга учиртай юм. Агаарын хэлхээний таслуур нь цахилгааны эвдрэлийн төрөл, зэргээс хамааран өөр өөр хариу үйлдэл үзүүлэх алдаа илрүүлэх логик, хурдан таслах чадвар болон давхаргын хамгаалалтын тохиргоог хослуулан энэхүү үйл ажиллагааны бодит байдалд нийцүүлэн бүтээгдсэн.
Цахилгааны гал түймэр нь ганцхан гэнэтийн гэмтэлээс эхэлдэг. Тэд ихэвчлэн хэлхээн дэх аажмаар стресс эсвэл цаг хугацааны явцад хуримтлагддаг үл мэдэгдэх хэвийн бус байдлаас үүсдэг.
Ихэнх дунд болон том хэмжээний цахилгаан түгээх системд дараахь нөхцөл байдал хамгийн их тохиолддог.
- Тоног төхөөрөмжийг нэгэн зэрэг хэт их ашигласнаас үүдэлтэй хэт ачаалал
- Тусгаарлагчийн эвдрэл, утаснуудын эвдрэлээс үүссэн богино холболт
- Газардуулгын гэмтэл нь төлөвлөөгүй гүйдлийн замыг үүсгэдэг
- Удирдлагын тогтвортой байдалд нөлөөлж буй бага хүчдэлийн нөхцөл
- Сул холболтууд нь орон нутгийн дулаан үүсгэдэг
Эдгээр нөхцөл бүр нь дулааны хуримтлал үүсгэдэг бөгөөд хамгаалалтын хариу удаашрах үед тусгаарлагчийн гал асаах эрсдэл эрс нэмэгддэг.
Энэ нөхцөлд хурдан бөгөөд сонгон салгах нь нэмэлт функцээс илүү гол шаардлага болж байна.

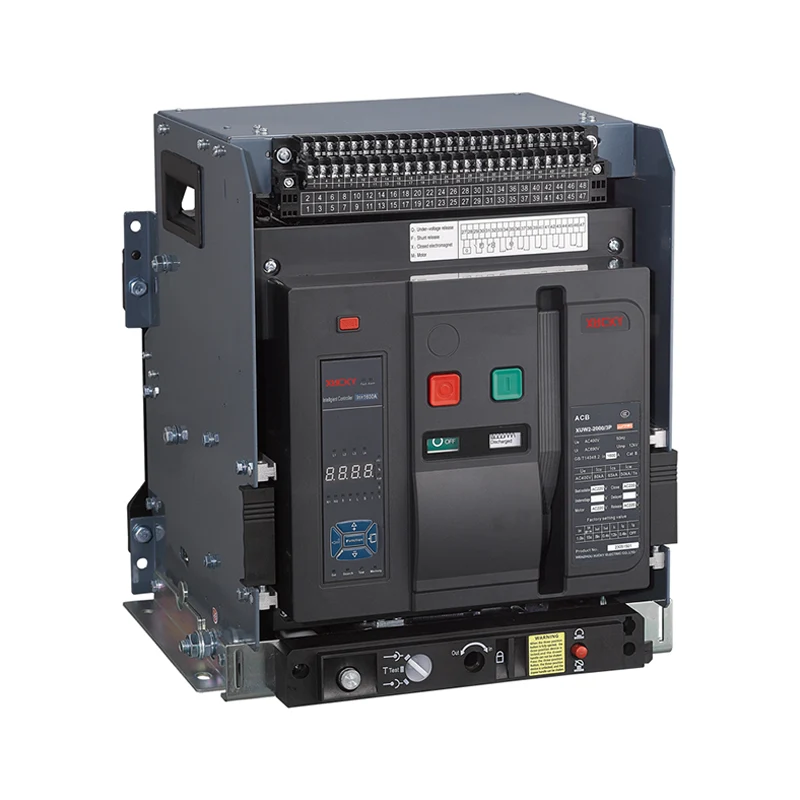

XUW1 Агаарын хэлхээний таслуур нь олон давхаргат илрүүлэх, тасалдуулах системээр бүтээгдсэн. Энэ нь нэг тогтсон арга замаар хариу үйлдэл үзүүлэхийн оронд одоогийн төрөл, хэмжээ, үргэлжлэх хугацаа зэрэгт үндэслэн хамгаалалтын зан үйлийг тохируулдаг.
Хамгаалалтын систем нь ерөнхийдөө:
- Тогтвортой хэт ачааллаас удаан хугацааны хамгаалалт
- Завсрын эвдрэлээс хамгаалах богино хугацааны хамгаалалт
- Хүнд богино залгааны үед шууд хариу үйлдэл үзүүлэх
- Нэвчилттэй холбоотой эрсдэлийг газрын гэмтэл илрүүлэх
Эдгээр үе шатууд нь бага зэргийн хэлбэлзэл нь шаардлагагүй унтрах шалтгаан болохгүй байхын тулд хамтран ажилладаг бөгөөд ноцтой алдааг нэн даруй тусгаарладаг.
Орчин үеийн түгээлтийн сүлжээ нь ихэвчлэн төхөөрөмжүүдийн хоорондын холбоог шаарддаг. Таслагч нь тохируулж болох тохиргоо болон хяналтын функцийг дэмждэг бөгөөд энэ нь операторуудад ачааллын шинж чанарт тулгуурлан хамгаалалтын босгыг тодорхойлох боломжийг олгодог. Энэхүү дасан зохицох чадвар нь эмнэлэг, дата төв, үйлдвэрлэлийн шугам зэрэг чухал орчинд тасралтгүй ажиллахад тусалдаг.
Энэ үе шатанд, ялангуяа нөлөөлөлд өртсөн хэсгийг тусгаарлахын тулд олон таслагчийн хоорондох сонгомол зохицуулалт шаардлагатай системүүдэд Агаарын хэлхээний таслагчийн үүрэг илүү тодорхой болж байна.
Хамгаалалт нь бодит аюулгүй байдал руу хэрхэн хувирдгийг ойлгохын тулд хариу арга хэмжээг бодит үр дүнд хүргэх нь зүйтэй.
| Цахилгааны гэмтлийн төрөл | Илрүүлэх арга | Таслагчийн хариу үйлдэл | Аюулгүй байдлын үр дүн |
| Хэт ачаалал | Цаг хугацааны явцад гүйдэл нэрлэсэн босгыг давсан | Удаан саатсан аялал | Кабелийн хэт халалтаас сэргийлнэ |
| Богино холболт | Гэнэтийн өндөр гүйдлийн огцом өсөлт | Шуурхай аялал | Нуман болон галын аюулыг зогсооно |
| Газрын гэмтэл | Гүйдлийн алдагдлыг илрүүлэх | Хяналттай салгах | Цочрол болон галын аюулыг багасгана |
| Бага хүчдэл | Хүчдэлийн уналтын хяналт | Өдөөгдсөн хувилбар | Тоног төхөөрөмжийн тогтвортой байдлыг хамгаална |
Энэхүү давхраатай хариу арга хэмжээ нь янз бүрийн гэмтлийн төрлүүдийг нэг удаа унтрахаас илүү тохиромжтой цаг хугацаанд нь зохицуулах боломжийг олгодог.
Орчин үеийн дэд бүтцэд цахилгаан түгээх нь зөвхөн нэг өрөө, системээр хязгаарлагдахгүй. Үүний оронд энэ нь олон давхар, нэгдсэн автоматжуулалтын систем, тасралтгүй ажиллаж байгаа тоног төхөөрөмжийг хамардаг.
Өндөр барилгуудад цахилгаан өргөгчөөр босоо байдлаар хуваарилагддаг. Нэг хэсгийн эвдрэлийг хурдан тусгаарлахгүй бол олон давхарт нөлөөлж болзошгүй. Air Circuit Breaker гэх мэт төхөөрөмж нь эвдрэлийг тодорхойлоход тусалдаг бөгөөд өргөн тархсан тасалдал эсвэл шаталсан эвдрэлийн эрсдлийг бууруулдаг.
Үйлдвэрлэлийн орчинд гэнэт унтрах нь цахилгааны гэмтэлтэй адил тасалдал үүсгэдэг. Тиймээс хамгаалалтын систем нь хурдан бөгөөд сонгомол байх ёстой. Аюулгүй байдлыг нэн тэргүүнд тавихын зэрэгцээ үйл ажиллагааны тасралтгүй байдлыг хангахын тулд энэхүү тэнцвэрт байдал чухал юм.
Хамгаалалтын муруйг нарийн тааруулах чадвар нь инженерүүдэд тогтсон таамаглалд тулгуурлахын оронд таслагчийн үйл ажиллагааг бодит ачааллын профайлтай тааруулах боломжийг олгодог.
Цахилгаан хамгаалалтын төхөөрөмж нь ердийн болон эрс тэс нөхцөлд тогтвортой ажиллах ёстой. Ийм учраас дизайны баталгаажуулалт нь ихэвчлэн IEC 60947-2, GB 14048.2 зэрэг олон улсад хүлээн зөвшөөрөгдсөн стандартуудыг дагаж мөрддөг.
Туршилтын үйл явц нь ерөнхийдөө:
- Тогтвортой ачааллын үед дулааны тэсвэрлэлтийн туршилт
- Богино залгааны тасалдлын гүйцэтгэлийн баталгаажуулалт
- Механик эдэлгээний дугуйн туршилтууд
- Температур, чийгшлийн өөрчлөлтөд хүрээлэн буй орчны дасан зохицох чадварыг шалгана
- Тусгаарлагч ба диэлектрикийн бат бэхийн үнэлгээ
Эдгээр туршилтууд нь өндөр чийгшилтэй эсвэл өндөрт суурилуулсан суурилуулалт зэрэг хүрээлэн буй орчны нөхцөл байдал өөрчлөгдсөн ч гүйцэтгэлийг тогтвортой байлгахыг баталгаажуулдаг.
The XUW1 Агаарын хэлхээний таслуурЭдгээр шаардлагуудыг харгалзан, ялангуяа өндөр гүйдлийн хүрээтэй 660-690 В хүртэл ажилладаг түгээх сүлжээнд зориулагдсан.
Хяналттай лабораторийн нөхцөлд цахилгаан системийг суурилуулаагүй болно. Тэд температур, тоосжилт, чийгшлийн түвшинд харилцан адилгүй орчинд ажиллах ёстой.
Үйл ажиллагааны ердийн параметрүүд нь:
- Орчны температурын хэлбэлзэл -5 ° C-аас + 40 ° C хүртэл
- 2000 метр хүртэл өндөр
- Конденсацгүй нөхцөлд харьцангуй чийгшил 90% хүртэл
- Үйлдвэрлэлийн орчинд тохирсон хамгаалалтын түвшин
- Тогтмол эсвэл шургуулга хэлбэрийн тохиргоонд суурилуулах уян хатан байдал
Эдгээр үзүүлэлтүүд нь хотын дэд бүтэц эсвэл алслагдсан аж үйлдвэрийн бүсэд байршлын ялгаанаас үл хамааран хамгаалалтын зан үйл тогтвортой хэвээр байхыг баталгаажуулдаг.
Нэмж дурдахад, харилцаа холбоог ашиглахад бэлэн интерфэйсүүд нь автоматжуулсан хяналтын системд нэгтгэх боломжийг олгодог бөгөөд орчин үеийн цахилгаан сүлжээг удирдах төвлөрсөн стратегийг дэмждэг.
Практик зан үйлийг илүү сайн ойлгохын тулд түгээлтийн кабинетийн хялбаршуулсан хувилбарыг авч үзье.
- Хөдөлгүүрийн ачаалал нь нэрлэсэн гүйдлийн хэмжээнээс аажмаар нэмэгддэг
- Таслагч нь байнгын хэт ачааллыг илрүүлдэг
- Урт хугацааны хамгаалалт нь цаг хугацааны мөчлөгийг эхлүүлдэг
- Ачаалал хэвээр байвал хяналттай аялалыг гүйцэтгэнэ
- Сонгомол зохицуулалтаас болж ойролцоох хэлхээнүүд ямар ч нөлөө үзүүлэхгүй
Богино холболттой холбоотой өөр хувилбарт:
- Гэнэтийн гүйдэл илэрсэн
- Агшин зуурын хамгаалалт нь миллисекундын дотор үүснэ
- Тогтвортой дулаан үүсэхээс өмнө нуман үүсэх нь тасалддаг
- Эрчим хүч нь зөвхөн нөлөөлөлд өртсөн салбараас тусгаарлагдана
Эдгээр хариу арга хэмжээ нь давхаргын хамгаалалтын логик нь цахилгааны галын шаталтын магадлалыг хэрхэн бууруулж байгааг харуулж байна.
Цахилгааны дэд бүтэц илүү автоматжсанаар хамгаалалтын төхөөрөмжүүд нь бие даасан бүрэлдэхүүн хэсэг байхаа больсон. Тэд одоо хяналтын систем, алсын удирдлагатай платформ, урьдчилан таамаглах засвар үйлчилгээний хэрэгслүүдтэй харилцаж байна.
Агаарын хэлхээний таслуур нь харилцаа холбооны чадвар болон тохируулж болох хамгаалалтын параметрүүдийг санал болгосноор энэ шилжилтийг дэмждэг. Энэ нь системийн дизайнеруудад статик дизайны таамаглалаас илүүтэй бодит цагийн үйл ажиллагааны өгөгдөлтэй цахилгаан хамгаалалтын зан үйлийг тохируулах боломжийг олгодог.
Нарийн төвөгтэй эрчим хүчний сүлжээн дэх цахилгааны гал түймрээс урьдчилан сэргийлэх нь гэмтлийг хэрхэн хурдан, үнэн зөв тодорхойлж, тусгаарлахаас ихээхэн хамаардаг. Давхаргатай хамгаалалтын логик, дасан зохицох тохиргоо, стандартчилагдсан туршилтын нийцлээр дамжууланXUW1 Агаарын хэлхээний таслуурэрэлт хэрэгцээтэй орчинд түгээлтийн аюулгүй байдлыг хангахад бүтцийн үүрэг гүйцэтгэдэг. XUCKY Electric-ийн өргөн хүрээний инженерийн арга барилын хүрээнд энэ нь үйлдвэрлэлийн болон өндөр барилга байгууламжийн орчин үеийн цахилгааны эрсдэлийн нөхцөлд бодитой хариу үйлдэл үзүүлдэг.
