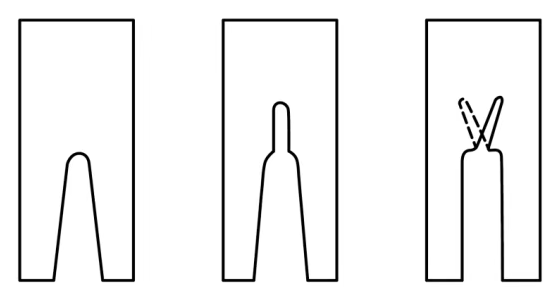

（a） （b） (c)
Бага хүчдэлийн таслуурын нуман хоолой дахь ионгүйжүүлэх торны оролтын ердийн нээлтийн хэлбэрүүд нь геометрийн хийцээр нуман орох, сунгах, хуваагдах замыг хянадаг. Гурван диаграмм нь АС ба тогтмол гүйдлийн нийтлэг тохиргоонд нийцдэг:
(a) Стандарт U хэлбэрийн эсвэл V хэлбэрийн ховил (AC-д ихэвчлэн ашиглагддаг)
Сүлжээний оролт нь U хэлбэрийн эсвэл V хэлбэрийн ховилтой бөгөөд дараахь зорилгоор үйлчилнэ.
● Нум барих: Торон оролтын ирмэг дээр нуман бэхлэлтийг хөнгөвчлөх ба тогтвортой бэхэлгээний цэгүүдийг бүрдүүлнэ.
● Нумын анхны сунгалт: Нуманыг контакт хэсгээс соронзон эсвэл пневматик үлээх үед түлхэх үед ховилын ирмэгийн дагуу сунаж урт нь нэмэгддэг.
● Сүлжээ хооронд хуваах: Нуман гүнзгийрэх тусам зэргэлдээ торны хооронд олон сегментэд хуваагдана.
(б) Төв ховил
(a)-ын үндсэн дээр оролтын төвд уртааш төвийн ховилыг нэмнэ. Гол нөлөө нь:
● Нумын удирдамж: Нуман нь ховилын ирмэгийн дагуу катод болон анодын толбо үүсгэх хандлагатай байдаг.
● Хуваахаас өмнө сунгах: Нум нь тор хооронд хуваагдахаас өмнө эхлээд төв ховилын дагуу дээшээ сунадаг.
● Сайжруулсан оролт: Өөр өөр гүйдлийн далайц болон байрлалтай нумануудын "барьж авах бат бөх байдлыг" сайжруулна.
(в) Шаталсан ховилууд (ДС-д ихэвчлэн ашиглагддаг)
Оролтын онцлог нь хоёр шаталсан (офсет) диагональ эсвэл салаа ховилтой. Энэ нь тогтмол гүйдлийн нуман унтраах ердийн загвар юм: тогтмол гүйдэл нь тэг огтлолцох цэггүй тул нумыг хурдан сунгаж, сегментчилж, хүчдэлийг нь унтраахад системийн хүчдэлээс давах шаардлагатай. Үндсэн нөлөө:
● Албадан Z хэлбэрийн зам: Нуман нь оролтын хэсэгт бэхэлгээний цэг болон чиглэлийг өөрчлөхөөс өөр аргагүйд хүрдэг бөгөөд энэ нь оролтын өмнө хэд хэдэн удаа нугалахтай тэнцэх бөгөөд ингэснээр урт нь мэдэгдэхүйц нэмэгддэг.
● Эрт хуваахыг дэмжсэн: Шаталсан ховилууд нь нумыг зэргэлдээх сүлжээнүүдийн хооронд илүү хялбараар гүйлгэж, олон цуврал нумуудыг эрт үүсгэдэг.
● Дарагдсан нумын буцах урсгал: DC нумууд нь өндөр тогтвортой байдалтай; шаталсан бүтэц нь замын нарийн төвөгтэй байдлыг нэмэгдүүлж, шулуун замын дагуу тасралтгүй нуман үүсэх магадлалыг бууруулдаг.

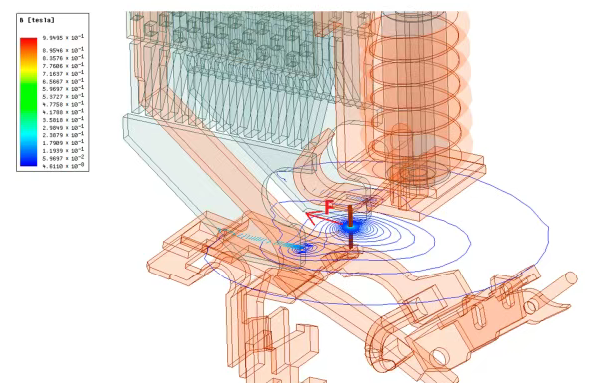

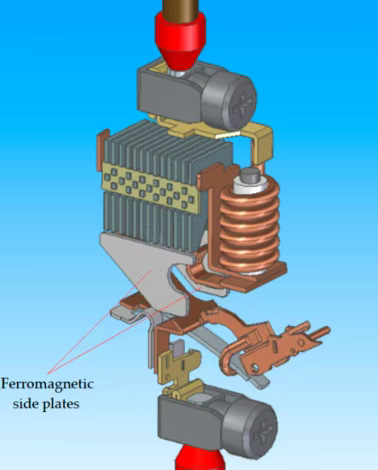

Контактууд салж, нумын үндэс үүсэх үед нум нь торны оролт руу дээш чиглэсэн F тодорхой үр дүнгийн хүчний үйлчлэлд өртдөг.
● Цэнхэр ороомог шиг муруй: Нумын гүйдлийн эргэн тойрон дахь соронзон орны шугамууд нь нумын эргэн тойрон дахь соронзон орон жигд бус тархсан боловч дамжуулагчийн геометр болон ферросоронзон бүрэлдэхүүн хэсгүүдийн хазайлттай байгааг харуулж байна.
● Өнгөний зэрэглэл: Соронзон урсгалын нягтыг илэрхийлнэ - дамжуулагчийн гулзайлт, ороомгийн ойролцоо, сүлжээний оролтод илүү өндөр байна.
● Улаан сумнууд: ANSYS-ээр тооцоолсон нуман дээрх үр дүнгийн хүчний чиглэл.
Хүчний чиглэл нь F = I × B (Лоренцын хүчний хууль) -аас гаралтай. Нумын гүйдлийн чиглэл нь нумын сувгийг дагаж, соронзон орны шугамууд нь нумын бүсэд тэгш бус хаалттай гогцоо үүсгэдэг, орон нутгийн B чиглэл, градиент нь тодорхой байна. Тиймээс I×B эффект нь нумыг сүлжээний оролт руу түлхэж, диаграммд улаан F-ээр тэмдэглэсэн байна.

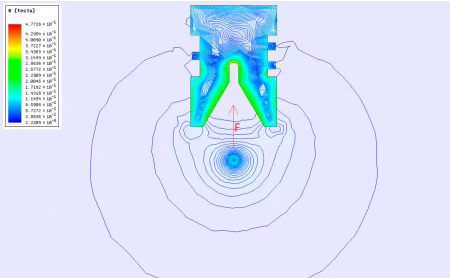

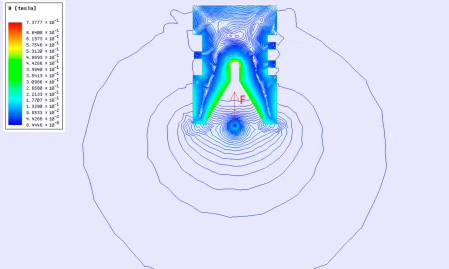

Өөр өөр байрлал дахь өөрчлөлтүүд
Нумын гүйдлийн эквивалент суваг нь сүлжээний оролт дээр өөр өөр байрлалд байх үед ферросоронзон тор болон V хэлбэрийн нээлхий дээрх соронзон урсгалын нягтын тархалт өөрчлөгдөж, нумын хөдөлгөгч хүчний векторыг өөрчилдөг. Гэсэн хэдий ч ерөнхий чиг хандлага нь нумыг V хэлбэрийн ховил руу гүнзгийрүүлж, тор хооронд хуваагдах явдал юм.
● Оролтын гаднах нум

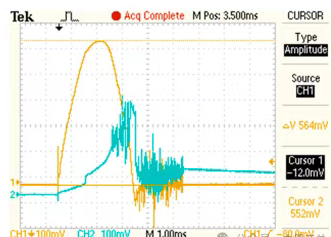

Богино залгааны гүйдэл ба сэргээх хүчдэлийн долгионы хэлбэрийг бүртгэхийн тулд жижиг хэлхээний таслуурын загварууд дээр богино залгааны таслах туршилтыг хийсэн бөгөөд тэдгээр нь задалсаны дараа нуман гангийн абляцийн тэмдэгтэй хамааралтай байв.
● Цэнхэр (CH2): Богино залгааны гүйдлийн долгионы хэлбэр
● Улбар шар (CH1): Сэргээх хүчдэл/TRV долгионы хэлбэр

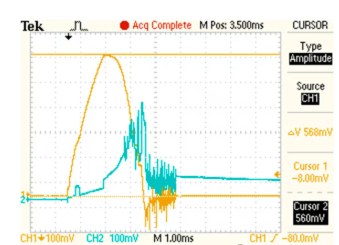

(a) Хагарлын хугацаа: 3.0 мс, тасрах гүйдэл: 3670 А (Хамгийн их)
Долгионы хэлбэр нь таслагдсаны дараа илт дуугарч, илүү хүчтэй байдаг. Нуман суваг нь хүчтэй харлаж, хайлсан хуримтлалыг харуулж байна.

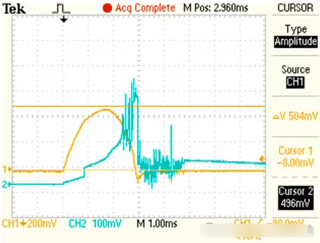

(б) Хагарлын хугацаа: 3.0 мс, тасрах гүйдэл: 2790 А
Таслах цэгийн ойролцоо хурц оргил ба тод дуугарах нь байнга хуваагдах, солигдохыг илэрхийлдэг. Зураг дээр дээд хэсэгт төвлөрсөн аблаци харагдаж байна.

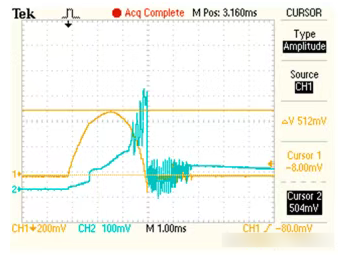

(в) Хагарлын хугацаа: 2.8 мс, тасрах гүйдэл: 2820 А
Үргэлжилсэн хуваагдлаар одоогийн дарах, таслах нь илүү жигд байна. Абляци нь жигд бөгөөд нэг цэгийн хэт их зангилаа үүсэхээс сэргийлдэг.
(г) Хагарлын хугацаа: 3.0 мс, тасрах гүйдэл: 2810 А
Хагалах бүсэд нэвтэрч бараг ямар ч TRVгүйгээр таслалтыг дуусгах ердийн процесс. Нуман нь дээд хэсэгт тогтвортой бэхлэгддэг бөгөөд үүний үр дүнд дээд хэсэгт илт зангилаа үүсдэг боловч хэт их хэмжээгээр арилгадаггүй.
Нуман хоолойн оролтын геометрийн хэлбэр нь нуман камерт орсны дараа нумын анхны замыг тодорхойлно.
● U хэлбэрийн/V хэлбэрийн ховил: Нуман барих болон чиглүүлэх зориулалттай.
● Төв ховил: Зааварчилгааны тогтвортой байдлыг сайжруулна.
● Үе шаттай ховил: Тогтмол гүйдлийн нөхцөлд эрт суналт болон олон сегментийг хуваахад зориулагдсан.
ANSYS симуляцийн үр дүнг бодит туршилтын өгөгдлөөр харилцан баталгаажуулснаар хөгжүүлэлт хийхэд шаардагдах хүндрэл, цаг хугацааг тодорхой хэмжээгээр багасгадаг.
XUCKY-д манай MCCB/MCB/ACB-ууд нь салбартаа тэргүүлэгч аюулгүй байдлыг хангахын тулд нуман хоолойн оновчтой загварт тулгуурладаг.
Нарийвчилсан техникийн гарын авлагыг манай вэбсайтаас авна уу -www.xucky.comцахилгааны инженерийн талаар илүү их мэдээлэл авахыг хүсвэл биднийг дагаарай.
