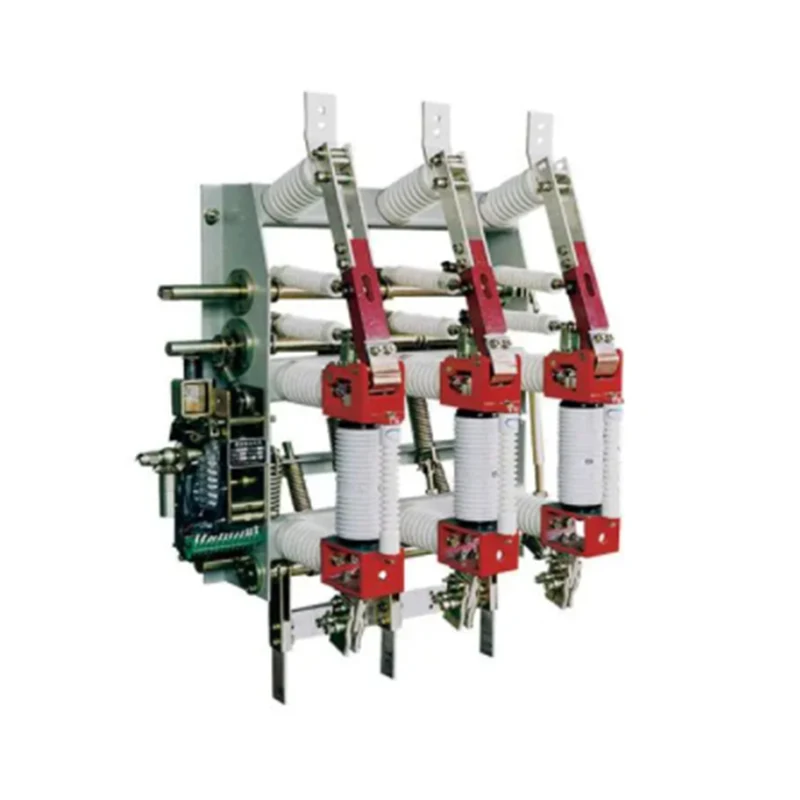

FZN25-12 цуврал дотор өндөр хүчдэлийн вакуум ачааллыг таслах унтраалга

Хятадын ханган нийлүүлэгчдээс өндөр чанартай FZN25-12 цувралын доторх өндөр хүчдэлийн вакуум ачааллыг таслах унтраалга, XUCKY Electric нь Модульчлагдсан цахилгаан терминалын тоног төхөөрөмжөөр олон жилийн турш мэргэшсэн. Манай бүтээгдэхүүнүүд үнийн давуу талтай бөгөөд Өмнөд Америк, Ойрхи Дорнод, Африк, Зүүн өмнөд Азийн ихэнх зах зээлийг хамардаг. Бид таны Хятад дахь урт хугацааны түнш болохыг тэсэн ядан хүлээж байна. FZN25-12 доторх HV вакуум ачааллыг таслах унтраалга 3 фазын хувьсах 50Гц 12кВ доторх унтраалга төхөөрөмж.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

FZN25-12 цувралын дотоод өндөр хүчдэлийн вакуум ачааллыг таслах унтраалгын тойм

FZN25-12 доторх HV вакуум ачааллыг таслах унтраалга 3 фазын хувьсах 50Гц 12кВ доторх унтраалга төхөөрөмж..

♦ Үйлдлийн механизм: хаврын үйлдлийн механизм, гарын авлагын төрөл, цахилгаан төрөл боломжтой;

♦ Үйлдлийн төрөл: баруун, зүүн талын үйл ажиллагаа;

♦ Үйл ажиллагааны чиглэл: зүүн үйл ажиллагаа, баруун ажиллагаа;

♦ Хэрэглээ: дотор 12кв-ын хуваарилах төхөөрөмж.

FZN25-12 цувралын дотоод өндөр хүчдэлийн вакуум ачааллыг таслах унтраалгын хүрээлэн буй орчны нөхцөл

♦ Орчны температур: -25°C 〜+40°C;

♦ Өндөр: <1000м (далайн түвшнээс дээш);

♦ Харьцангуй чийгшил: өдрийн дундаж <95%, сарын дундаж <90%;

♦ Газар хөдлөлтийн эрч хүч: <8 түвшин;

♦ Бохирдлын зэрэг: II;

♦ Гал, дэлбэрэлт, химийн зэврэлт, ноцтой чичиргээгүй суурилуулах газар.

Техникийн үзүүлэлтүүд ♦ Техникийн үндсэн үзүүлэлтүүд

ҮГҮЙ	Зүйл		Нэгж	FZN25-12LT 630-20	FZRN25-12D/T 200-31.5
1	Нэрлэсэн хүчдэл		кВ	12	12
2	Нэрлэсэн давтамж		Гц	50	50
3	Нэрлэсэн гүйдэл		A	630	200
4	1мин цахилгаан давтамж тэсвэрлэх хүчдэл (фазаас газардуулга,	Фазаас дэлхий рүү, үе шат руу	кВ	42	42
	туйлуудын хооронд, нээлттэй контактууд)	Тусгаарлах хугарал		48	48
5	Нэрлэсэн аянгын импульс тэсвэрлэх хүчдэл (Үе шат	Фазаас дэлхий рүү, үе шат руу	кВ	75	75
5	дэлхий, туйлуудын хооронд, нээлттэй контактууд)	Тусгаарлах хугарал	кВ	85	85
6	Богино хугацаанд тэсвэрлэх гүйдэл (дулааны тогтвортой байдлын гүйдэл)	Ачааллыг таслах унтраалга	кА	20
7	Богино залгааны нэрлэсэн хугацаа (дулааны тогтвортой байдлын хугацаа)	Ачааллыг таслах унтраалга	s	4
8	Богино залгааны нэрлэсэн гүйдэл (оргил)		кА	50
9	Нэрлэсэн идэвхтэй ачааллыг таслах гүйдэл		A	630
10	Нэрлэсэн хүрд таслах гүйдэл		A	630
11	Нэрлэсэн кабелийн цэнэглэх гүйдэл			10
12	Ачаалалгүй трансформаторын нэрлэсэн хүчин чадал		кВА	1600	1600
13	Богино залгааны нэрлэсэн гүйдэл (хязгаарлалтын гүйдлийн гал хамгаалагч)		кА		31.5
14	Нэрлэсэн таслах дамжуулах гүйдэл		A		2000
15	Гал хамгаалагчийн загвар				SDLAJ-12 SFLZJ-12
16	Довтлогчийн гаралтын энерги		J		2-5

1±0.5

ҮГҮЙ	Зүйл	Нэгж	FZN25-12D/T 630-20	FZRN25-12D/T 200-31.5
17	Туслах хэлхээний нэрлэсэн хүчдэл	V	^110 ^220	^110 ^220
18	Дэлхий унтраалга нь гүйдлийг богино хугацаанд тэсвэрлэдэг	кА	20	20
19	Дэлхий унтраагуурын нэрлэсэн оргил богино залгааны хугацаа	S	2	2
20	Дэлхий унтраалга нь гүйдлийг тэсвэрлэх оргил	кА	50	50
21	Богино гаргах гүйдэл	кА	50	80(боломжийн оргил утга)
22	Механик амьдрал	удаа	10000	10000

♦ Механик өмч

ҮГҮЙ	Зүйл	Нэгж	Үнэ цэнэ
ҮГҮЙ	Зүйл	Нэгж	FZN25-12 D/ T630 20	FZRN25-12 D/T200-31.5
1	Цэнэглэгдсэн хэсгүүд болон газар хоорондын агаарын цэвэрлэгээ	мм	>125
2	Тогтмол контакт эзэмшигчийн гүнд дамжуулах хоолойн оруулга	мм	>18
3	Вакуум таслагчийн нээлттэй зай	мм	600+1
4	Вакуум таслагчийн контактын хаврын шахалтын урт	мм	20+1
5	Вакуум таслагчийн дундаж хаалтын хурд	м/с	0.6±0.2
6	Вакуум таслагчийн дундаж нээлтийн хурд	м/с	1.0±0.2
7	Хаах цаг	ms	<2
8	Гурван фазын хаах, нээх синхрончлол	ms	<3
9	Гол хэлхээний эсэргүүцэл	rQ	<150	<300
10	Хамгийн их эргүүлэх момент дээр гар ажиллагаа +'	н.м	<160
11	Гал хамгаалагчийн гохыг нээх хугацаа	ms	-	30-40
12	Суллах гох нээх цаг	ms	40-45

♦ Эрчим хүчийг хадгалах моторын параметрүүд

Загвар	Нэрлэсэн хүчдэл V	Нэрлэсэн гүйдэл А	Нэрлэсэн хүч W	Хэвийн ажлын хүчдэлийн хүрээ
LLZY-CJ01B8	AC/DC220	0.7	70	85-110% үнэлгээтэй
66ZY-CJ028	AC/DC110	1.5	70	хүчдэл
