Цахилгаан түгээх системийг зохион бүтээх, засвар үйлчилгээ хийхдээ хамгийн чухал шийдвэрүүдийн нэг бол хэлхээний хамгаалалтын төхөөрөмжийг зөв сонгох явдал юм. Хамгийн түгээмэл бага хүчдэлийн таслууруудын хоёр нь бяцхан хэлхээний таслуур (MCB) ба цутгасан хэлхээний таслуур (MCCB) юм. Эдгээр нь хоёулаа ижил үндсэн зорилгод үйлчилдэг - кабель, тоног төхөөрөмжийг хэт гүйдлээс хамгаалах - тэдгээр нь өөр өөр цар хүрээтэй хэрэглээнд зориулагдсан.
Буруу сонгох нь шаардлагагүй зардал, хангалтгүй хамгаалалт, бүр аюулгүй байдлын аюулд хүргэж болзошгүй юм. Энэхүү гарын авлагад бид танд үндэслэлтэй шийдвэр гаргахад тань туслах техникийн ялгаа, хэрэглээний хувилбарууд болон сонгон шалгаруулах шалгууруудыг задалсан.
Бяцхан таслуур (MCB)нь бага гүйдлийн хэлхээг хамгаалах зориулалттай дулаан-соронзон төхөөрөмж юм. Энэ нь ихэвчлэн орон сууц, худалдаа, хөнгөн үйлдвэрийн хэрэглээнд ашиглагддаг.
Нэрлэсэн гүйдэл (In): 125А хүртэл (ихэвчлэн 63А ба түүнээс бага).
Эвдрэх хүчин чадал (Icn): Ихэвчлэн 10кА эсвэл 15кА хүртэл (гэрийн орчинд хангалттай).
Стандартууд: IEC 60898-1 (гэр ахуйн болон ижил төстэй суурилуулалтанд) ба IEC 60947-2 (үйлдвэрлэлийн зориулалттай).
Барилга: Тогтмол дулааны болон соронзон тохиргоо; сольж болохгүй аялалын нэгж.
Хэмжээ:DIN төмөр зам дээр авсаархан, ихэвчлэн 1-4 модулийн өргөн (туйл тутамд 18мм).
MCB нь хамгаалах зориулалттайхэт ачаалал(удаан, тогтвортой хэт гүйдэл) хоёр металлын туузаар бабогино холболт(өндөр агшин зуурын гүйдэл) цахилгаан соронзон соленоидоор дамжуулан. Эдгээр нь талбайн тохируулга биш бөгөөд эцсийн салбар хэлхээнд зориулагдсан.
A Цутгамал хэлхээний таслуур (MCCB)нь илүү өндөр гүйдэлтэй ажиллах чадвартай, илүү боловсронгуй хамгаалалтаар хангадаг илүү том, бат бөх төхөөрөмж юм. Энэ нь үйлдвэрлэлийн болон арилжааны эрчим хүчний хуваарилалтын гол хүч юм.
Нэрлэсэн гүйдэл (In):Ихэвчлэн 15А-аас 2500А ба түүнээс дээш хүчдэлтэй байдаг.
Эвдрэлийн хүчин чадал (Icu):18кА-аас 200кА хүртэл хүчин чадалтай тул дэд станц, хүнд үйлдвэрийн үйлдвэр зэрэг гэмтэл ихтэй газруудад тохиромжтой.
Стандартууд:IEC 60947-2 (бага хүчдэлийн унтраалга ба хяналтын төхөөрөмж).
Барилга:Ихэнхдээ онцлог шинж чанартай байдагсольж болох аялалын нэгж(дулаан-соронзон эсвэл электрон) одоогийн болон цаг хугацааны хоцрогдолд тохируулж болно.
Хэмжээ:Илүү том хэмжээтэй хүрээ, ихэвчлэн суурин дээр эсвэл шилжүүлэгч төхөөрөмжид суурилуулсан.
МСКБ санал болгож байнатохируулж болох хамгаалалтын тохиргоо, тэдгээрийг доод урсгалын төхөөрөмжүүдтэй зохицуулах нь чухал байдаг тэжээгчийн хэлхээнд хамгийн тохиромжтой болгодог. Цахим аялалын нэгжүүд нь газрын эвдрэлээс хамгаалах, бүсийг сонгон түгжих, холбооны чадавхи зэрэг дэвшилтэт функцуудыг хангаж чадна.

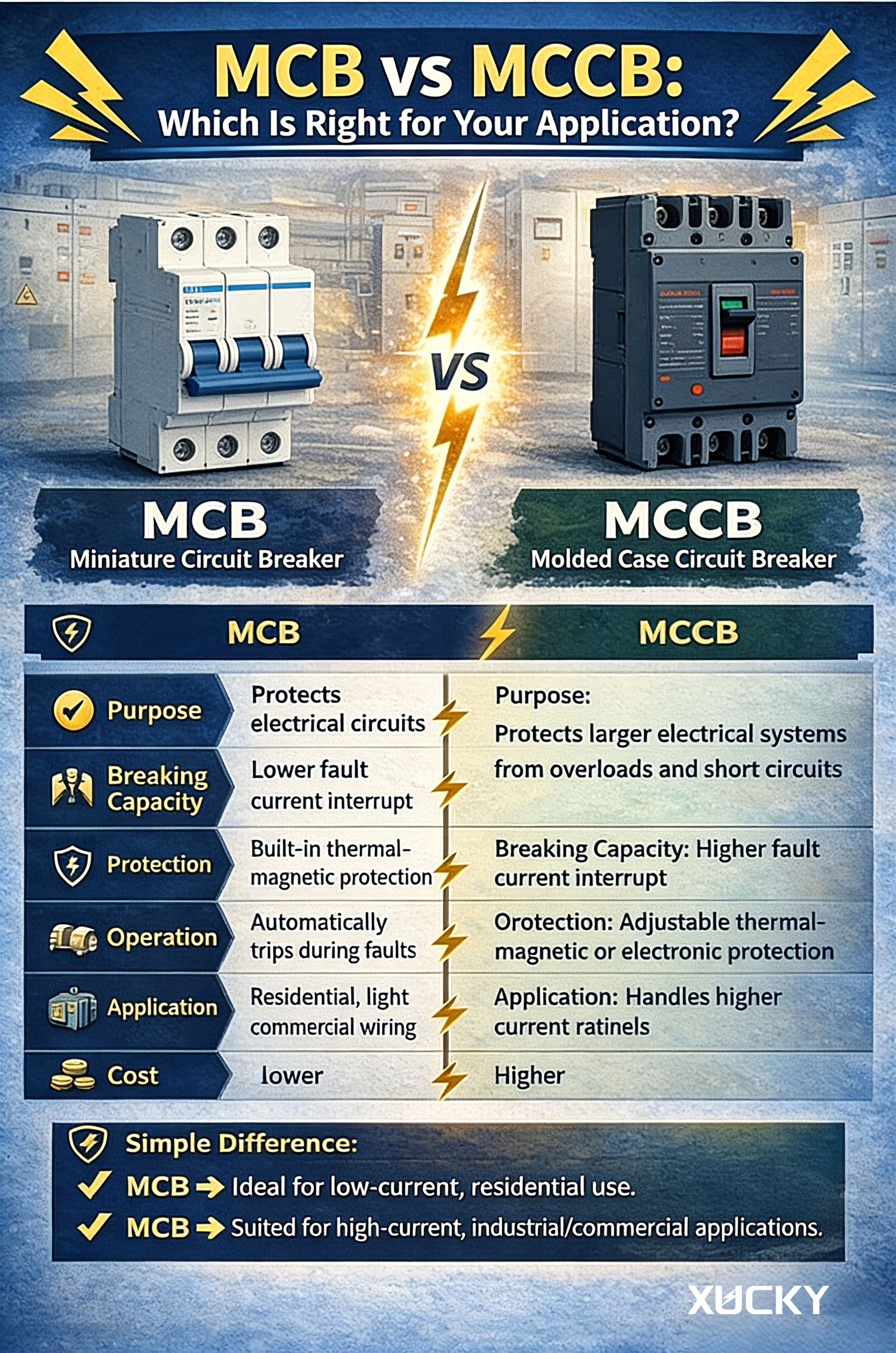

| Онцлог | MCB | МСКБ |
| Нэрлэсэн гүйдлийн хүрээ | 125А хүртэл | 10А-аас 2500А+ хүртэл |
| Эвдрэлийн хүчин чадал | ≤ 25кА (ердийн) | 200 кА хүртэл |
| Аяллын нэгж | Тогтмол (дулааны соронзон) | Тогтмол эсвэл сольж болох (дулааны соронзон эсвэл электрон) |
| Тохируулах чадвар | Байхгүй | Тийм (одоогийн, цагийн саатал) |
| Өргөдөл | Эцсийн салаа хэлхээ, гэрэлтүүлэг, залгуур | Тэжээгч, үндсэн хавтан, хүнд тоног төхөөрөмж |
| Суурилуулалт | DIN төмөр зам | Тогтмол эсвэл залгах суурь |
| Ердийн туйлын тоо | 1P, 2P, 3P, 4P | 3P, 4P (жижиг хүрээний хувьд мөн 2P) |
| Баталгаажуулалт | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
MCB болон MCCB хоорондын шийдвэр нь үндсэн гурван хүчин зүйлээс хамаарна.одоогийн эрэлт, гэмтлийн түвшин, тохируулга хийх хэрэгцээ.
MCB-ийг хэзээ сонгох вэ
Орон сууцны болон жижиг худалдааны барилгууд:Гэрэлтүүлгийн хэлхээ, залгуур, жижиг цахилгаан хэрэгсэл. Гүйдэл нь 63А-аас хэтрэх нь ховор бөгөөд эвдрэлийн түвшин бага байна.
Дэд түгээлтийн самбарууд:МСКБ эсвэл үндсэн шилжүүлэгчийн доод урсгалын эцсийн хэлхээг хамгаалах.
DIN төмөр замын хавтан:Орон зай нягт, модульчлагдсан байх шаардлагатай газар.
Өртөг мэдрэмтгий төслүүд:MCB нь MCCB-ээс хамаагүй хямд байдаг.
МСКБ-г хэзээ сонгох вэ
Аж үйлдвэрийн үйлдвэрүүд:Мотор, шахуурга, компрессор, гагнуурын машин - өндөр гүйдэлтэй, гэмтлийн хүчин чадал өндөртэй төхөөрөмж.
Үндсэн самбарууд:Барилга эсвэл том хавтангийн үндсэн хамгаалалтын хэрэгсэл болгон.
Тэжээлийн хэлхээ:Зохицуулалт, сонгомол байдал чухал байдаг дэд самбаруудад хүчийг хуваарилах.
Өндөр гэмтэлтэй одоогийн байршил:Богино залгааны гүйдэл 10кА-аас хэтэрсэн трансформатор эсвэл генераторын ойролцоо.
Тохируулах хэрэгцээ:Хувьсах ачааллыг тохируулах эсвэл сонгомол зохицуулалтад хүрэхийн тулд хамгаалалтын тохиргоог нарийн хийх шаардлагатай үед.
A. Хагарлын хүчин чадал (Icu / Icn)
Таслагчийн таслах хүчин чадал нь угсрах цэг дээрх богино залгааны гүйдэлээс хэтэрсэн эсэхийг үргэлж шалгаарай. Жишээлбэл, хэрэв самбарын эвдрэлийн түвшин 25 кА бол 10 кА-аар үнэлэгдсэн стандарт MCB нь сүйрэлд хүргэх болно. Ийм тохиолдолд MCCB эсвэл илүү өндөр үнэлгээтэй гүйдэл хязгаарлагч MCB ашиглана уу.
B. Сонголт (ялгаварлан гадуурхах)
Таслагчийг цуваа холбосон үед (жишээ нь, MCCB тэжээлийн MCB-ууд) доод урсгалын гэмтэл нь зөвхөн хамгийн ойрын таслагчийг ажиллуулдаг эсэхийг шалгах ёстой. Цагийн хоцрогдолтой MCCB нь энэхүү "сонголт"-ыг хялбархан олж авах боломжийг олгодог бол MCB нь агшин зуурын шинж чанартай бөгөөд нарийн сонголтгүйгээр дээд талын төхөөрөмжтэй уялдаж чадахгүй байж болно.
C. Температурын бууралт
MCB болон MCCB хоёулаа орчны температурт нөлөөлдөг. Тэдний дулааны элементүүд нь 30 ° C эсвэл 40 ° C-д тохируулагдсан байдаг. Хэрэв халуун орчинд суулгасан бол тэдгээр нь хүлээгдэж байснаас эрт уналтанд орох эсвэл уналтад орох шаардлагатай болдог. Үйлдвэрлэгчийн мэдээллээс лавлана уу (жишээ ньХУККИ-ийн техникийн өгөгдлийн хуудас) залруулах хүчин зүйлс.D. Ачааллын төрөл Өндөр индуктив ачаалал (хөдөлгүүр, трансформатор) нь эхлүүлэх үед саад учруулахаас зайлсхийхийн тулд C эсвэл D төрлийн MCB-ийг шаарддаг. Электрон аялалын нэгж бүхий MCCB-ийг тодорхой хугацааны гүйдлийн муруйгаар моторын хамгаалалтад зориулж програмчилж болно.
MCBбага өртөгтэй, нэг удаагийн эд анги юм. Хэрэв бүтэлгүйтвэл та үүнийг солих хэрэгтэй. Энэ нь засвар хийхэд зориулагдаагүй болно.
МСКБтомоохон хөрөнгө оруулалт юм. Энэ нь ихэвчлэн сольж болох эд ангиудтай (нуман хоолой, контактууд, аялалын нэгжүүд) ирдэг бөгөөд хэдэн арван жилийн турш засвар үйлчилгээ хийх боломжтой. Цахим MCCB нь зогсолтыг багасгаж, эрчим хүчний менежментийг сайжруулах хяналтын чадамжийг нэмдэг.
Жижиг оффисын хувьд MCB нь төгс төгөлдөр юм. Үйлдвэрлэлийн чухал шугамтай үйлдвэрийн хувьд MCCB-ийн нэмэлт өртөг нь бат бөх, тохируулгатай гэдгээрээ зөвтгөгддөг.
| Хэрэв таны хэлхээ... | Сонго |
| Энэ нь байшингийн гэрэлтүүлэг эсвэл залгуур юм | MCB |
| Гүйдэл < 63А ба эвдрэлийн түвшин < 6кА байна | MCB |
| Энэ нь арилжааны барилгын дэд самбарт тэжээгч юм | МСКБ (эсвэл <125А бол өндөр гүйдлийн MCB) |
| Том моторыг (30кВт+) тэжээнэ | МСКБ |
| Тохируулах хамгаалалтын тохиргоо хэрэгтэй | МСКБ |
| Үйлдвэрийн гол нийлүүлэлт юм | МСКБ |
| BMS-тэй харилцах шаардлагатай | Цахим аялалын нэгж бүхий МСКБ |
AtХУККИ, бид MCB болон MCCB-ийг олон улсын хамгийн өндөр стандартын дагуу үйлдвэрлэдэг (IEC 60898-1, IEC 60947-2). Манай төрөл багтана:

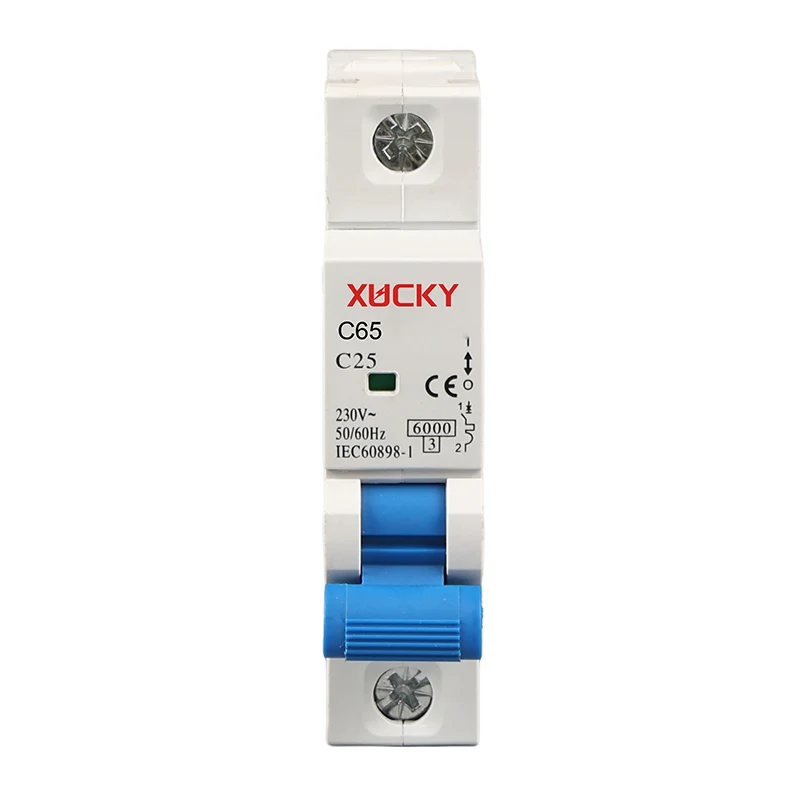

ХУККИ MCB цуврал: 1P - 4P, 6A-63A, B/C/D муруй, 6kA/10kA таслах хүчин чадал—орон сууцны болон худалдааны эцсийн хэлхээнд тохиромжтой.
ХУККИ MCCB цуврал:16А-аас 1600А хүртэл, дулаан-соронзон ба электрон хэлхээний нэгж, 100 кА хүртэл таслах хүчин чадалтай—үйлдвэрлэлийн болон үндсэн түгээлтийн хэрэглээнд зориулагдсан.
Аюулгүй байдал, найдвартай байдал, хэмнэлттэй байдлыг хангахын тулд бид танд тусгай хэрэглээнд тохирох таслагчийг сонгоход тусална. Техникийн дэмжлэг эсвэл үнийн санал авахын тулд бидэнтэй холбоо барина уу.
