RCBO электрон төрөл

Техникийн өгөгдөл

◆ Стандарт: IEC61009 -1

◆ Хамгаалалт: Газардуулга болон хэт гүйдэл

◆ нэрлэсэн гүйдэл. 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А-д

◆ Ажиллаж байгаа,: 30, 100, 300mA

◆ нэрлэсэн үлдэгдэл гүйдлийн ажиллах ба таслах хүчин чадал I△m: 500А

◆ Ажиллаагүй нэрлэсэн үлдэгдэл гүйдэл I △ үгүй: 0.5IAn

◆ Тусгаарлагчийн нэрлэсэн хүчдэл Ui: 250V

◆ нэрлэсэн импульс тэсвэрлэх хүчдэл Uimp: 4000v

◆ Туйлуудын тоо: 2P(1P+N),4P(3P+N)

◆ нэрлэсэн хүчдэл: 2P 240/415VAC,4P 415VAC

◆ Үлдэгдэл гүйдлийн унтрах хугацаа:< 0.1 сек.

Аяллын төрөл:

◆ Газрын гэмтэл: Цахим/Цахилгаан-соронзон суллах

◆ Хэт гүйдэл: Дулаан-соронзон

◆ Таслах хүчин чадал: 6кА

◆ Цахилгаан тэсвэрлэх чадвар: 2000 үйлдэл

◆ Хамгаалалтын зэрэг: IP20

◆ Холбох: 35мм DIN төмөр зам дээр

◆ Өргөн: 17.5мм нэг туйл

◆ Терминал: зүү төрөл

Үлдэгдэл гүйдлийн тасрах хугацаа

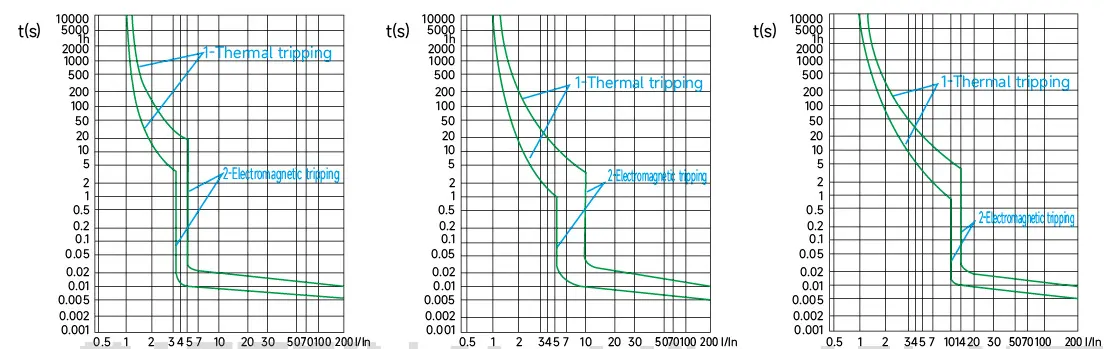

Онцлог муруй

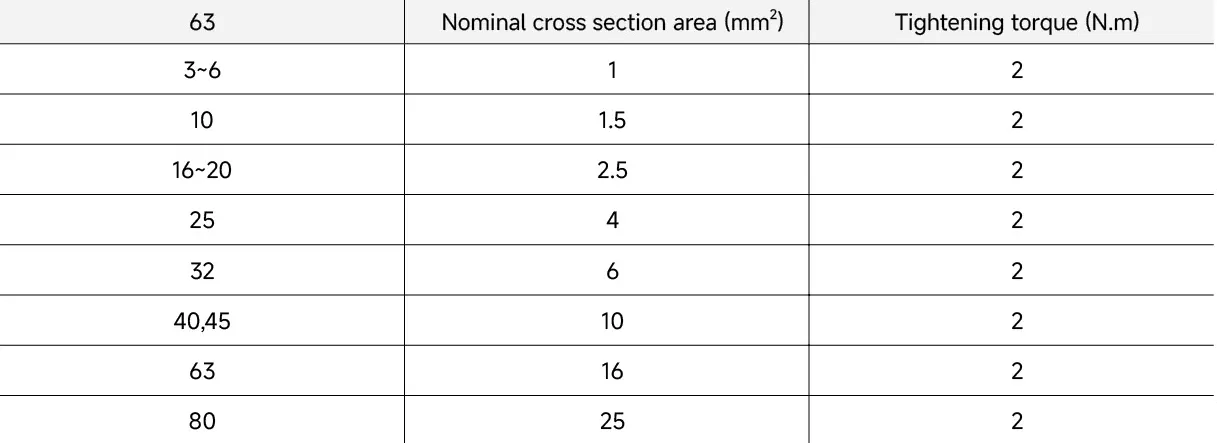

Утас

Холболтын хувьд тохирох дамжуулагчийг ашиглах ёстой, харьцангуй параметрүүдийг хүснэгтээс үзнэ үү.

Онцлогууд

◆ Ажилтан, гал түймэр, шугамын хамгаалалтад зориулсан авсаархан хийц бүхий RCCB болон бяцхан таслуурыг хослуулсан.

◆ Цахилгаан соронзон төрөл, хүчдэлээс хамааралгүй.

◆ MCB хэсэг нь шугамыг хэт ачаалал болон богино холболтоос хамгаалдаг бөгөөд B ба C шинж чанартай байдаг.

◆ Бариул нь контактын байрлалыг тодорхой зааж өгдөг.

◆ Газардуулгын лавлагаа кабель нь тэжээлийн саармаг алдагдсан тохиолдолд газардуулга алдагдахаас хамгаална.

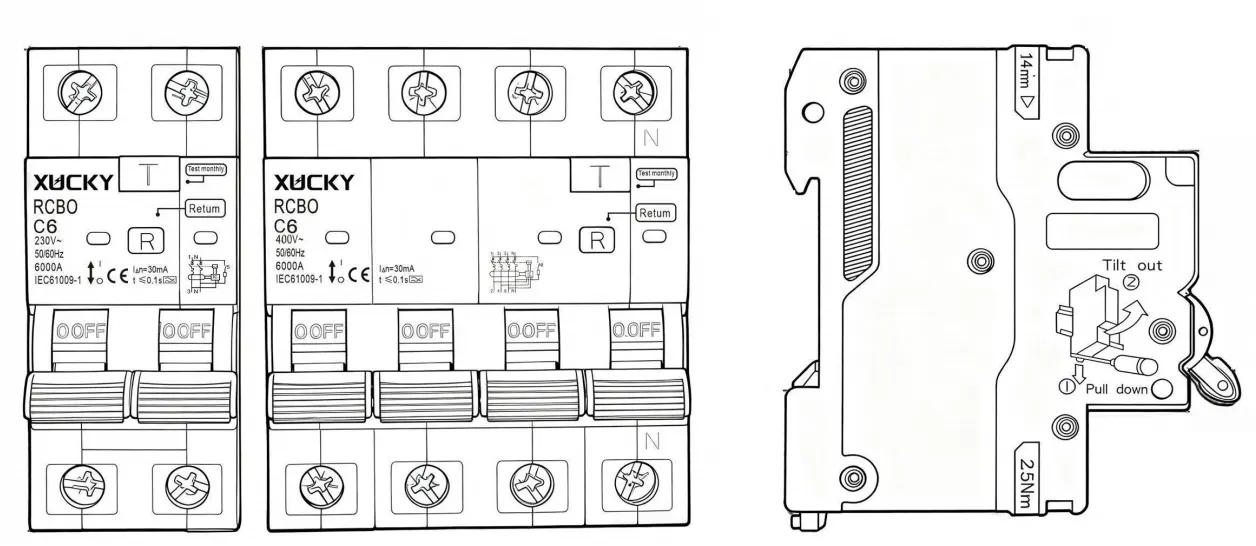

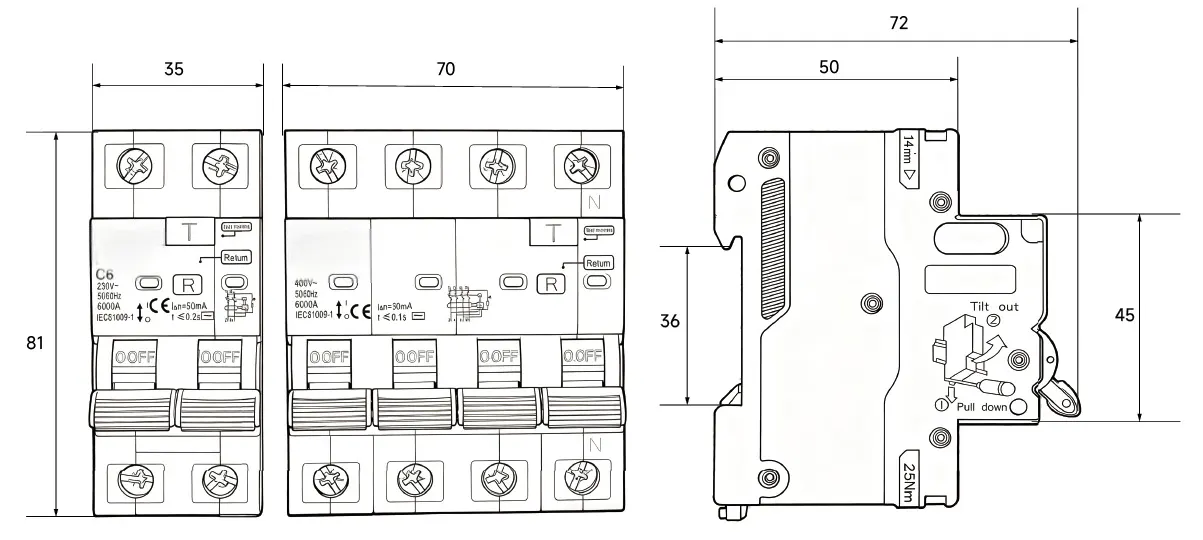

Ерөнхий болон угсралтын хэмжээсүүд

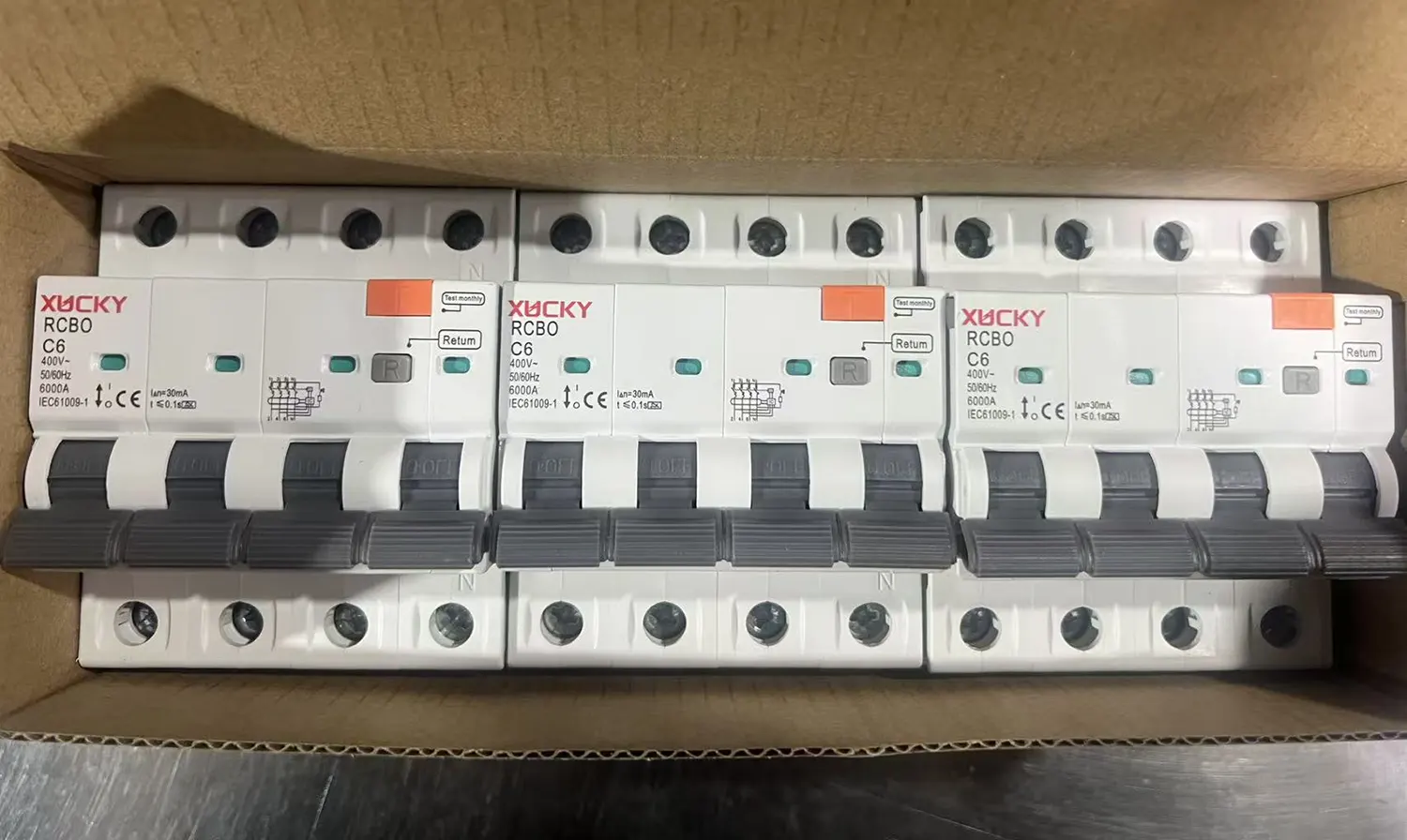

Сав баглаа боодлын мэдээлэл

4P RCBO 3ш / хайрцаг

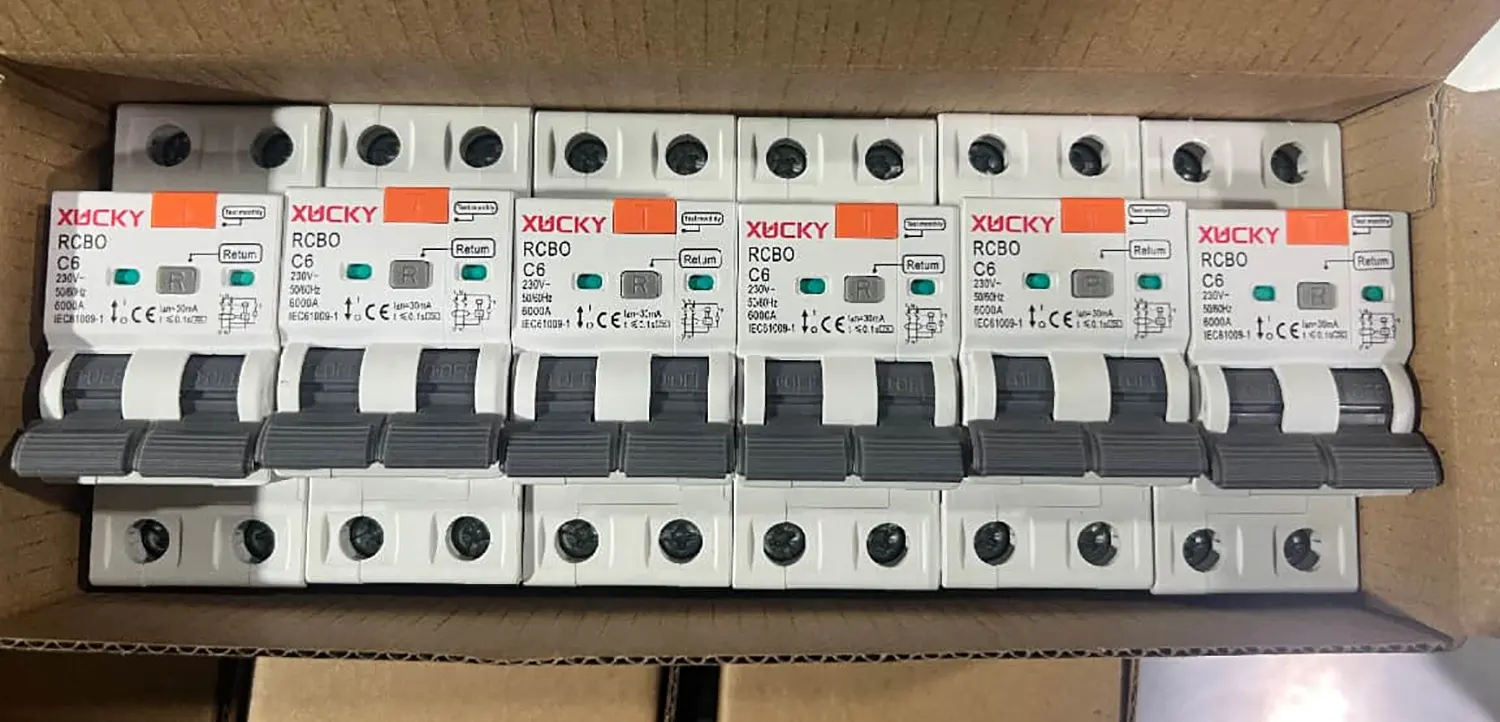

2P RCBO 6ш / хайрцаг
