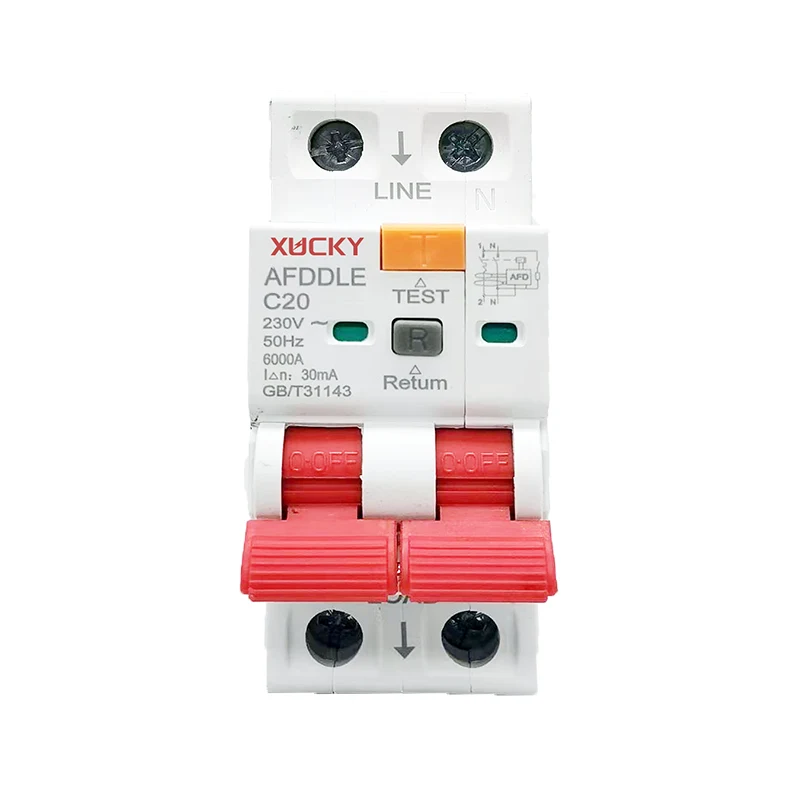

Нуман алдаа илрүүлэх төхөөрөмжүүд AFDD

Нуман гэмтэл илрүүлэх төхөөрөмж AFDD (цаашид AFDD гэх) нь нэвтрэх шугам дахь эвдрэлийн нумыг, түүний дотор эвдрэлийн зэрэгцээ нум ба эвдрэлийн цуврал нумыг үр дүнтэй илрүүлж чаддаг. Шугаманд гал үүсгэж буй нумны эвдрэл илэрсэн тохиолдолд галын аюулаас урьдчилан сэргийлэх зорилгыг хэрэгжүүлэхийн тулд салгах, унтраах функцийг гүйцэтгэх боломжтой. Нуман гэмтэл илрүүлэх төхөөрөмж нь үйлдвэрлэлийн болон иргэний барилга байгууламжийн 10 кВт ба түүнээс доош хүчин чадалтай цахилгааны шугамд хамаарна. Хамгаалалтын шугамын урт нь 100 м-ээс ихгүй байх ёстой. Бүтээгдэхүүн нь GB/t31143-2014 IEC62602 стандартад нийцсэн бөгөөд асрамжийн газар, сургууль, худалдааны барилга, зочид буудал, үйлдвэр, агуулах, номын сан, оффис, гэр бүлийн байшин, үзвэр үйлчилгээний газруудад хэрэглэх боломжтой.

Лавлагаа илгээх

Arc Fault Detection Devices AFDD

Техникийн мэдээллийн хуудас

Эд зүйлс	Үнэ цэнэ
Загвар	AFDD
Ажиллаж байгаа цахилгаан хангамж	Нэрлэсэн хүчдэл: AC230V
Нэрлэсэн давтамж	50 Гц
Хяналтын дохиолол	Гэмтлийн нуман дохиолол (AC63A-аас доош ачаалал)
Хүчдэл	Нэрлэсэн утга AC230V
цахилгаан гүйдэл	Нэрлэсэн утга: AC63A ба түүнээс доош
Нийт хэмжээсүүд	8235.262мм
Суурилуулах арга	35 мм-ийн чиглүүлэгч төмөр зам суурилуулах
Ажиллуулах үзүүлэлт	Хэвийн ажиллагаатай, заагч нь анивчдаг
SET	Товчлуур тохируулах
Эвдрэх чадвар	Богино залгааны таслах хүчин чадал ICN (KA):6
Хамгаалалтын түвшин	IP20
Утасны хүчин чадал	1 ~ 25 мм
Гаралтын шинж чанар	C,D
Электростатик цэнэгийн эсэргүүцэл	Агаарын ялгадас > 8; Холбоо барих хаягдал > 6
Импульсийн бүлгийн эсрэг интерференц	6КА
Хэт их хүчдэлийн нөлөөллийн хөндлөнгийн оролцоо	4КА
Ашиглалтын орчны температур	-23~+55℃
Чийглэг халуунд тэсвэртэй	Төрөл 2
бохирдлын ангилал	2
Суурилуулалтын төрөл	М түвшин
өндөр	2000м
Суурилуулалтын орчин	Их хэмжээний чичиргээ, нөлөөлөлгүйгээр газар

Бүтээгдэхүүний тохиргоо

Заагч гэрэл асах хүртэл тохиргооны товчлуурыг удаан дар (зүүг 3 секунд дараад тохиргоог гүйлгэх) 3 секунд зогссоны дараа ногоон гэрэл автоматаар анивчина.

Ногоон гэрэл 1: Өндөр

Улаан гэрэл 2: Дунд зэргийн (үйлдвэрийн тохиргоо)

Гэрлэн дохио 3: Бага

 Гэрэлгүй 4: Тусгай төхөөрөмж

Бодит нөхцөл байдлын дагуу тохиргоог тохируулахад анхаарлаа хандуулаарай
