Агаарын хэлхээний таслуур (ACBs)нь хүнд даацын цахилгаан түгээх системийг хамгаалах, хянах, тусгаарлах зориулалттай өндөр хүчин чадалтай, бага хүчдэлийн цахилгаан сэлгэн залгах төхөөрөмж юм. Хувьсах гүйдлийн 1000В хүртэлх хүчдэлд ажилладаг ба ихэвчлэн 800А-аас 10000А хүртэлх гүйдлийг зохицуулдаг эдгээр нь чухал дэд бүтцийг хэт ачаалал, богино холболт, цахилгааны гэмтэл зэргээс хамгаалах үйлдвэрлэлийн гол хүч юм. Бяцхан таслагч (MCBs) эсвэл цутгасан хайрцагны таслагчаас (MCBs) ялгаатай нь ACB ньнуман бөхөөх үндсэн орчин болох агаар, томоохон хэмжээний арилжааны, үйлдвэрлэлийн болон нийтийн хэрэглээний програмуудад зориулсан онцгой бат бөх, өндөр эвдэх хүчин чадал, дэвшилтэт хамгаалалтын функцуудыг санал болгодог.
АнАгаарын хэлхээний таслуур (ACB)автомат удирдлагатай механик унтраалга нь:
● Хамгаалах: Хэт ачаалал, богино холболт, газардуулгын гэмтэл, хэвийн бус нөхцөл байдлыг илрүүлж, гүйдлийг таслах, тоног төхөөрөмжийн эвдрэл, гал түймэр, аюул ослоос урьдчилан сэргийлэхийн тулд хурдан унтраадаг (нээдэг).
● Хяналтууд: Хэвийн ажиллагаа, засвар үйлчилгээ эсвэл системийг дахин тохируулахын тулд хэлхээг гараар эсвэл алсаас асаах/унтраах.
●Тусгаарладаг: Аюулгүй засвар үйлчилгээ, ажилтнуудыг хамгаалахын тулд хэлхээнд харагдахуйц, найдвартай таслалтыг хангана.
● Мониторууд: Орчин үеийн ACB-ууд нь бодит цагийн гүйдэл/хүчдэл/цахилгаан хяналт, алдаа оношилгоо, харилцаа холбооны ухаалаг аяллын нэгжүүдийг нэгтгэдэг.
ACB-ийг нуман унтраах дизайн, хийц, хэрэглээгээр нь ангилдаг.
1. Энгийн завсарлага (хөндлөн тэсрэлт) ACBs
oХамгийн энгийн загвар: Задгай агаарт контактууд тусгаарлагдсан; нумыг байгалийн агаарын урсгалаар хөргөх/хуваах.
o Хэрэглэх тохиолдол:Бага хүчдэл (≤1кВ), бага гүйдлийн хэрэглээ; жижиг системүүдийн хувьд хэмнэлттэй.
2. Соронзон цохилтын ACB
o Нумануудыг нуман хоолой руу түлхэхийн тулд соронзон орон үүсгэдэг цуврал холболттой үлээгч ороомог ашигладаг.
o Давуу тал:Гүйдэлд дасан зохицох нуман удирдлага - илүү их эвдрэлийн гүйдэл = илүү хүчтэй соронзон хүч = илүү хурдан бөхөөх.
3. Arc Chute (Splitter Plate) ACBs
o Орчин үеийн хамгийн түгээмэл загвар: Арк нь нумыг хөргөж, салгаж, унтраадаг металл задлагч хавтан бүхий камерт албадан ордог.
o Хэрэглэх тохиолдол:Стандарт үйлдвэрлэлийн, дата төв, хэрэглээний програмууд.
4. АгаарДэлбэрэлтACBs
o Нуманыг үлээлгэхийн тулд шахсан өндөр даралттай агаарыг ашигладаг; түүхэндээ өндөр хүчдэлийн системүүдийн хувьд .
o Жич:Нарийн төвөгтэй байдлаас шалтгаалан орчин үеийн бага хүчдэлийн ACB-д ховор тохиолддог.

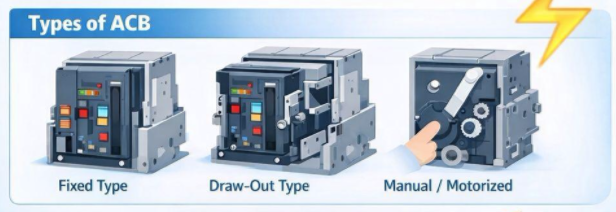

1. Тогтмол төрлийн ACB
o Байнгын суурилуулсан; шинийн шууд холболт; бага зардал.
o Хэрэглээний хэрэг: Хамгийн бага засвар үйлчилгээ шаарддаг статик систем.
2. Шүүгээний төрөл (Татаж авах боломжтой) ACB
o Аюулгүй байдлын 3 байрлал бүхий модульчлагдсан загвар:
о Холбогдсон:Хэвийн ажиллагаа (үндсэн / туслах хэлхээ идэвхтэй).
o Туршилт:Тусгаарлагдсан үндсэн хэлхээ; Аюулгүй туршилт хийхэд зориулагдсан нэмэлт хэлхээнүүд.
о Тусгаарлагдсан:Засвар/засвар хийх зориулалттай цахилгааны бүрэн тусгаарлалт.
o Давуу тал:Хурдан солих, самбарыг бүхэлд нь унтраахгүй.
● 3-туйл (3P): 3 фазын системд (хамгийн түгээмэл).
● 4 туйл (4P): 3 фаз + төвийг сахисан; төвийг сахисан тусгаарлалтыг шаарддаг системд (жишээлбэл, TN-S, TT газардуулга).
ACB-ийн гүйцэтгэлийг IEC 60947-2 (2024) бага хүчдэлийн таслуурын дэлхийн стандартаар зохицуулдагIEC Webstore:
| Параметр | Тодорхойлолт | Ердийн утгууд |
| Нэрлэсэн хүчдэл (Ue) | Ажлын хэвийн хүчдэл | Хувьсах гүйдлийн 400V, 415V, 690V |
| Нэрлэсэн гүйдэл (In) | Тасралтгүй гүйдэл | 800А–10,000А |
| Богино холболтын нэрлэсэн хүчин чадал (Icu) | Хамгийн их эвдрэлийн гүйдэл найдвартай тасалдсан | 50кА–150кА @ 415В |
| Үйлчилгээний нэрлэсэн богино залгааны таслах хүчин чадал (Ics) | Icu хувь (аяллын дараа дахин ашиглах боломжтой) | Icu-ийн 75% -100% |
| Богино хугацааны тэсвэрлэх гүйдэл (Icw) | Гэмтэлгүй гүйдэл (хугацаагаар тооцсон) | 1с/3 секундэд 30кА–85кА |
| Ашиглалтын температур | Аюулгүй орчны хүрээ | Стандарт: -5 ° C-аас + 40 ° C хүртэл; Өргөн: -25 хэмээс +70 хэм хүртэл |
| Хамгаалалтын ангилал (IP) | Хаалтны хамгаалалт | IP20 (дотоод), IP40, IP54 |
| Механик тэсвэрлэх чадвар | Үйл ажиллагааны мөчлөгүүд | 10,000-30,000 мөчлөг |
| Цахилгаан тэсвэрлэх чадвар | Гэмтлийн тасалдлын мөчлөгүүд | 1000-5000 мөчлөг |
● Аж үйлдвэрийн үйлдвэрүүд:Үндсэн орлого, моторын удирдлагын төв (MCC), трансформатор/генераторын хамгаалалт.
● Дата төвүүд:UPS систем, автобус холбогч, чухал ачааллын хуваарилалт.
● Арилжааны барилгууд:Өндөр цахилгаан эрчим хүчний хуваарилалт, HVAC, нөөц генераторууд.
● Хэрэглээ ба дэд бүтэц:Дэд станц, түгээх самбар, төмөр замын цахилгаанжуулалт.
● Далайн ба далайн эрэг:Хөлөг онгоцны эрчим хүчний систем (далайн баталгаат ACB).
● Сэргээгдэх эрчим хүч:Нар/салхины цахилгаан станцын сүлжээний холболт, инвертерийн хамгаалалт.
● Нэрлэсэн гүйдэл (In):≥ хамгийн их тасралтгүй ачааллын гүйдэл (1.1-1.2x аюулгүй байдлын хүчин зүйл).
● Богино залгааны хүчин чадал:Icu ≥тооцоолсон системийн гэмтлийн гүйдэл (I"k3).
● Польшууд:3P (стандарт) эсвэл 4P (төвийг сахисан тусгаарлалт шаардлагатай).
●Аялалын нэгжийн төрөл:
o Дулааны соронзон:Үндсэн хэт ачаалал/богино залгааны хамгаалалт.
o Цахим (LSIG):Нарийвчилсан (L=хэт ачаалал, S=богино саатал, I=агшин зуурын, G=газрын гэмтэл).
o Ухаалаг (LSIGM):Харилцаа холбоо (Modbus, Profibus), алсын удирдлага, өгөгдөл бүртгэх.
● Үйлдлийн механизм:Гараар (гараар цэнэглэдэг) эсвэл моторт (автоматаар цэнэглэгддэг/алсын удирдлагатай).
● Орчны температур/Өндөр:2000 м-ээс дээш өндөрт буулгах.
● Стандартууд:IEC 60947-2, IEC 60947-1, GB 14048.2 (Хятад), UL 489 (Хойд Америк).
● Баталгаажуулалт:Оффшор бүсэд зориулсан CE, IEC, CSA, marine (DNV, ABS).
● Сонголт:Урсгалын дээд/доош таслагчийн зохицуулалтыг баталгаажуулах (IEC-ийн А/В ангилал).
● Холбох:Түлхүүр түгжих, олон таслагч системд зориулсан бүс сонгон түгжих (ZSI).

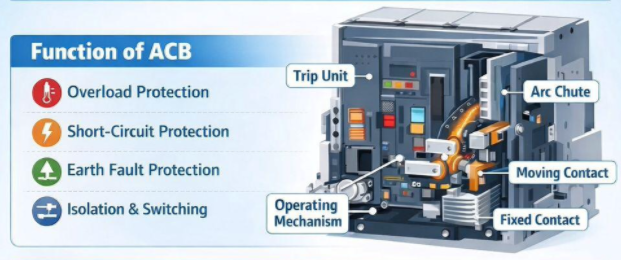

Үндсэн бүрэлдэхүүн хэсгүүд
1. Хүрээ/Явах эд анги:Ган / хөнгөн цагаан хайлш (бүтцийн дэмжлэг).
2. Холбоо барих систем:
o Тогтмол/Хөдөлгөөнт харилцагчид:Зэсийн хайлш (Cu-Cr, Cu-W) + мөнгө / цагаан тугалга бүрээс (бага эсэргүүцэл, гагнуурын эсрэг).
o Arcing Contacts:Гянт болд-зэс (өндөр нуман эсэргүүцэл).
3. Нуман хоолой:Ган задлагч хавтан, тусгаарлагч хаалт (Bakelite, DMC).
4. Үйлдлийн механизм:Пүршээр цэнэглэгдсэн (эрчим хүчний хадгалалт), сэлгэн залгах, холбогч түгжээ.
5. Аяллын нэгж:Цахим (микроконтроллер, мэдрэгч) эсвэл дулаан-соронзон (биметалл, соленоид).
6.Туслах хэрэгслүүд:Доод хүчдэлийг суллах (UVR), шунт хийх (ST), туслах унтраалга (AX), дохиоллын контактууд.
● Дамжуулагч: Өндөр дамжуулалттай электролитийн зэс, мөнгөн хайлш.
● Тусгаарлагч: DMC (Dough Moulding Compound), BMC, эпокси давирхай, халуунд тэсвэртэй хуванцар.
● Металл: Хүйтэн цувисан ган (хүрээ), зэвэрдэггүй ган (техник хэрэгсэл), хөнгөн цагаан (дулаан шингээгч).
● Нуман тэсвэртэй материал: Гянт болд, керамик, галд тэсвэртэй металл.
● Тамгалах/цоолох:Нарийвчлалтай ган хүрээ/хэсгүүд.
● Машины боловсруулалт:Холбоо барих, босоо ам, механик эд ангиудыг CNC боловсруулах.
● Хэвлэх:Тусгаарлагч эд ангиуд (DMC/BMC) шахаж хэвлэх замаар.
● Ассемблей:Механизм, нуман суваг, аялалын нэгжийн дэд угсралт.
● Явах эд анги, контактын систем, нуман суваг, механизмын нэгдэл.
● Удирдлагын хэлхээ ба туслах эд ангиудын утас.
● Шүүгээний төрлийн нэгжийн туршилт (холбогдсон/туршилт/тусгаарлагдсан байрлал).
1. Харааны үзлэг: Хэмжээний нарийвчлал, өнгөлгөө, шошго.
2. Холбоо барих эсэргүүцлийн туршилт: Миллиом хэмжилт (туйл тутамд ≤50–100μΩ).
3. Диэлектрик хүчдэлийг тэсвэрлэх туршилт: Өндөр хүчдэлийн туршилт (2.5–3.5кВ хувьсах гүйдлээр 1мин).
4. Үйлдлийн механизмын туршилт: 50+ асаах/унтраах цикл; жигд ажиллагаа.
5. Аяллын нэгжийн шалгалт тохируулга: Хэт ачаалал/богино холболт/газрын эвдрэлийн босго шалгалт.
6. Температурын өсөлтийн туршилт: Үнэлгээнээс доогуур байна; хамгийн их температурын өсөлт ≤60K (IEC).
7. Туслах функцийн туршилт: UVR, шунт аялал, түгжээний баталгаажуулалт.
8. IP хамгаалалтын тест: Тоос/усны нэвтрэлт (нэмлэгдсэн IP-ээр).
· Зэврэлтээс хамгаалах эмчилгээ, битүүмжлэх, модон хайрцаг савлах.
· Туршилтын тайлан, гарын авлага, нийцлийн гэрчилгээ (CoC) багтсан.
Төрөл бүрийн туршилтууд нь IEC 60947-2 стандартад нийцсэн дизайныг баталгаажуулдаг (прототип дээж дээр хийгдсэн):
1. Богино холболт үүсгэх/таслах туршилт:Гэмтлийн нөхцөлд Icu/Ic/Icm-ийг шалгана уу.
2. Богино хугацаанд тэсвэрлэх туршилт:Icw-ийг 1с/3сек гэмтэлгүйгээр баталгаажуулна уу.
3. Механик ба цахилгаан тэсвэрлэлтийн туршилт:Нэрлэсэн амьдралын мөчлөгийн туршилт.
4. Температурын өсөлтийн туршилт:Бүрэн ачааллын дулааны гүйцэтгэл.
5. Диэлектрик туршилт:Эрчим хүчний давтамж ба импульсийн хүчдэлийг тэсвэрлэх.
6. Аяллын шинж чанарын тест:Хамгаалалтын муруйны нарийвчлал.
7. Байгаль орчны туршилт:Чичиргээ, цочрол, температур/чийгшил.
8. Нуман хагарлыг хязгаарлах туршилт:Гадны дэлбэрэлтгүйгээр нумын аюулгүй хамгаалалт.
Q1: ACB болон MCCB хоёрын ялгаа юу вэ?
Х:ACBs800А–10,000А, 1,000В хүртэлх хувьсах гүйдлийн бариул, дэвшилтэт хамгаалалт, шургуулга хэлбэрийн дизайнтай.МСКБ16А–1,600А, 690В хүртэл, бага ачаалалд зориулсан. ACB нь илүү өндөр таслах хүчин чадал, илүү сайн сонголт, модульчлагдсан засвар үйлчилгээг санал болгодог.
Асуулт 2: ACB хэр удаан үргэлжлэх вэ?
Х:20-30 жилзохих засвар үйлчилгээтэй. Механик тэсвэрлэх чадвар: 10,000-30,000 мөчлөг; цахилгаан тэсвэрлэх чадвар: 1,000-5,000 алдаатай үйл ажиллагаа.
Q3: ACB нь засвар үйлчилгээ шаарддаг уу?
Х:Тийм-жилийн засвар үйлчилгээ(цэвэрлэгээ, контактын үзлэг, тосолгооны материал, аялалын туршилт) нь ашиглалтын хугацааг уртасгаж, найдвартай байдлыг баталгаажуулдаг. Шүүгээний төрлийн ACB нь унтрахгүйгээр туршилт хийх боломжийг олгодог.
Асуулт 4: ACB-ийг ухаалаг аялалын нэгжээр шинэчлэх боломжтой юу?
Х:Ихэнх орчин үеийн ACB дэмждэгцахим/харилцаа холбооны аялалын нэгжийг шинэчлэхалсаас хянах, алдаа оношлох, IoT интеграцид зориулагдсан.

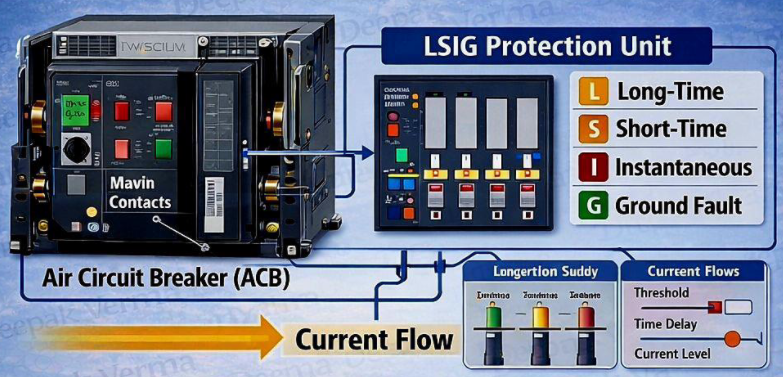

5-р асуулт: LSIG хамгаалалт гэж юу вэ?
Х:
● L (Урт хугацааны):Хэт ачааллын хамгаалалт (1.0–1.5x In).
● S (Богино хугацаа):Сонгомол богино залгааны хамгаалалт (2–10x In, цаг хугацааны хоцрогдолтой).
● Би (Шуурхай):Өндөр түвшний богино залгааны хамгаалалт (5–20x In, сааталгүй).
● G (газар):Газардуулгын хамгаалалт (0.1–1.0x In).
Асуулт 6: Богино залгааны шаардлагатай хүчин чадлыг (Icu) хэрхэн тооцоолох вэ?
Х:Icu ≥Ирээдүйн богино залгааны гүйдэл (I"k3)Эсэргүүцлийн өгөгдөл эсвэл програм хангамжаар (жишээлбэл, ETAP, SKM) тооцоолсон системийн. Нарийвчлалыг мэдэхийн тулд эрчим хүчний системийн инженерээс зөвлөгөө аваарай.
Q7: ACB нь гадаа ашиглахад тохиромжтой юу?
Х:Стандарт ACB (IP20) нь зөвхөн доторх зориулалттай.Гадна загваруудIP54/IP65 хаалт, өргөн температурын зэрэглэлийг шаарддаг.
Асуулт 8: Таслагч сонгох чадвар гэж юу вэ, яагаад чухал вэ?
Х:Сонголтыг баталгаажуулдагзөвхөн хэлхээний алдаа гардаг, өргөн тархсан тасалдлаас зайлсхийх. Эмнэлэг, дата төв, үйлдвэрлэлийн хувьд чухал ач холбогдолтой - В ангиллын (бүрэн) сонгомол чанарыг чухал ачааллын хувьд ашиглахыг зөвлөж байна.
Агаарын хэлхээний таслуур (ACBs)аюулгүй, найдвартай өндөр гүйдлийн цахилгаан түгээх үндэс суурь болно. B2B худалдан авагчид болон инженерүүд өөрсдийн дизайн, гүйцэтгэл, сонгон шалгаруулах шалгуур, нийцлийн стандартыг ойлгосноор системийн аюулгүй байдал, урт наслалт, үйл ажиллагааны үр ашгийг хангах чухал хэрэглээнд тохирох ACB-ийг тодорхойлж чадна. Баталгаажсан үйлдвэрлэгчидтэй үргэлж хамтран ажиллаIEC 60947-2болон ердийн болон төрлийн туршилтын баримт бичгүүдээр дамжуулан гүйцэтгэлийг баталгаажуулах.
