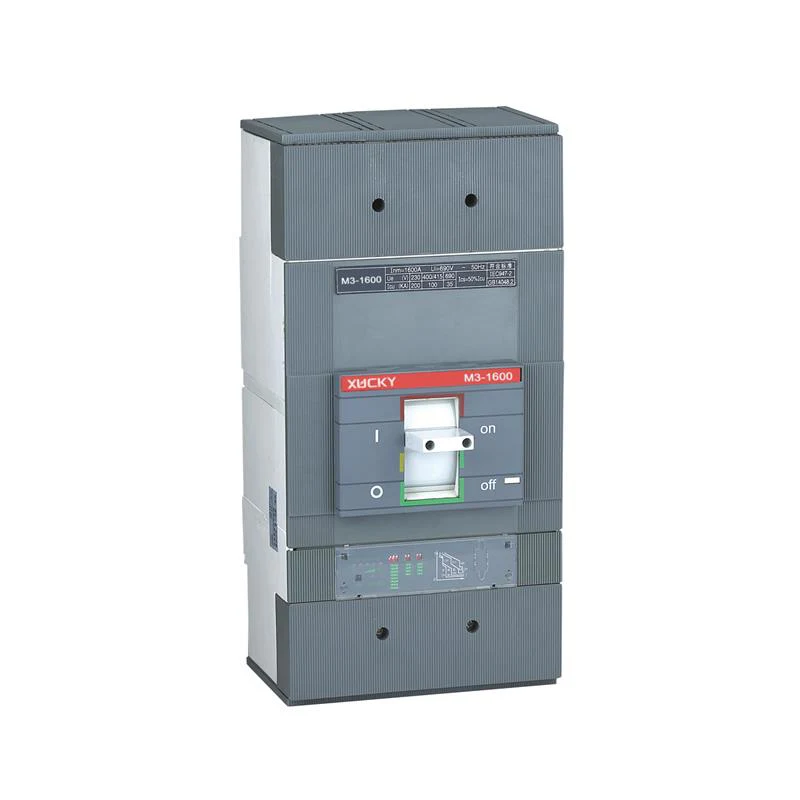

БНХАУ-ын XUCKY Electric захиалгаар ASTA, KEMA, SEMKO, CE, CB, ROHS гэрчилгээтэй 1P, 2P, 3P, 4P 400V/415V өндөр чанартай цутгасан таслуур.
М3 хэлбэрийн хайрцагны таслуур нь богино холболт, хэт ачаалал, хүлээн зөвшөөрөгдөөгүй уналт, түүнчлэн цахилгаан хэлхээний хэсгүүдийн ажиллагааг идэвхжүүлэх, унтраах үед хэвийн горимд гүйдэл дамжуулах, унтраах зориулалттай. Эдгээр нь 12.5-аас 1600А-ийн нэрлэсэн гүйдэлд 400 В хүртэл ажиллах хүчдэлтэй цахилгаан нэгжүүдэд ашиглах зориулалттай.
Эдгээр нь EN 60947-1, EN 60947-2 стандартын шаардлагад нийцдэг
Дулаан-соронзон хэлхээний таслуур:
Дулааны хамгаалалтын функц: (Хэт ачааллын үед хамгаалах)
Дулааны хамгаалалтыг хангадаг биметал нь халуунд өөр өөр сунгах коэффициент бүхий хоёр металлын хослолоос бүрдэнэ. Биметалыг халаах үед энэ нь бага сунгалттай металл руу нугалж байна. Ийм байдлаар таслагчийг идэвхгүй болгохын тулд таслагчийн механизмыг нээхэд туслах ховил гарч ирдэг. Биметалын гулзайлтын хурд нь таслагчаар дамжин өнгөрөх гүйдлийн хэмжээтэй шууд пропорциональ байна. Учир нь гүйдэл нэмэгдэх нь дулааны өсөлт гэсэн үг юм. Ийм байдлаар таслагчийн хэт гүйдлийн хамгаалалтын функц нь нэрлэсэн гүйдлээс өндөр ачааллын гүйдлийн үед биметалаар биелдэг.
Соронзон хамгаалалтын функц (Богино холболтын үед хамгаалах)
Таслагчийн өөр нэг үүрэг бол холбогдсон хэлхээг богино холболтоос хамгаалах явдал юм. Богино холболт нь фазууд хоорондоо шүргэлцэх эсвэл газардуулгатай харьцсаны үр дүнд үүсч болно. Богино залгааны үед кабелиар маш их гүйдэл дамжих тул дулааны хамгаалалтаас болж системийн эрчим хүчийг богино хугацаанд таслах хэрэгтэй. Таслагч нь холбогдсон ачааллыг хамгаалахын тулд агшин зуур нээх ёстой. Энэ үүргийг гүйцэтгэх хэсэг нь богино залгааны гүйдлийн улмаас үүссэн соронзон талбайн соронзлолоор ажилладаг механик нээх механизм юм.
● Туслах төхөөрөмжийг бие даан суулгахад хялбар:
▷ Сэрүүлгийн холбоо барих;
▷ Туслах холбоо;
▷ Хүчдэл багатай;
▷ Шунт суллах;
▷ Ажиллах механизмын бариул;
▷ Цахилгаан ажиллах механизм;
▷ залгах төхөөрөмж;
▷ Сугалах төхөөрөмж.
● Хэлхээ таслагч бүрийн стандарт иж бүрдэл нь холбох шин эсвэл кабелийн чих, фазын тусгаарлагч, угсралтын самбар дээр суурилуулах шураг, самар зэргээс бүрдэнэ.
● Тусгай хавчаарын тусламжтайгаар 125 ба 160 нэгжийг DIN төмөр зам дээр суурилуулж болно.
● Эдгээр таслууруудын жин ба хэмжээс нь бусад гэрийн үйлдвэрлэгчдийн санал болгож буй хэмжээнээс 10-20%-иар бага байна. Энэ баримт нь жижиг хайрцаг, хавтанг суурилуулах боломжийг олгодог. Үүнээс гадна жижиг хэмжээсүүд нь хуучин таслуурыг M3 болгон өөрчлөх боломжийг олгодог.
Цутгамал хайрцагны таслуур нь бага хүчдэлийн таслуур юм. Эдгээр нь аж үйлдвэрийн томоохон дэд станц, цахилгаан түгээх систем хүртэлх жижиг хэрэглэгчдийн суурилуулалтын хэрэгцээг хангадаг. Эдгээрийг ихэвчлэн гангийн үйлдвэр, газрын тосны платформ, эмнэлэг, төмөр замын систем, нисэх онгоцны буудал, тооцоолох төв, оффисын барилга, конвенцийн төв, театр, тэнгэр баганадсан барилга болон бусад томоохон байгууламжид ашигладаг.
гермал-соронзон суурин төрлийн MCCB | |||||||||
|
Загвар |
код |
Icu (Их Британи) |
Ics (KA) |
Үнэлэгдсэн гүйдэл |
Ui(V) |
Ue(V) |
Туйл |
Uimp(V) |
1 |
М3-160 |
B |
25 |
18.75 |
10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160А |
500 В |
230 В |
1P |
10000 |
N |
36 |
27 |
|||||||
2 |
М3-200 |
B |
25 |
18.75 |
10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)А |
750 В |
400 В |
2P |
10000 |
N |
36 |
27 |
|||||||
3 |
М3-125 |
B |
25 |
12.5 |
10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А |
750 В |
400 В |
3P / 4P |
10000 |
N |
35 |
17.5 |
|||||||
S |
50 |
37.5 |
|||||||
4 |
М3-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А |
750 В |
400/415 В |
3P / 4P |
8000 |
N |
35 |
26.25 |
|||||||
S |
50 |
37.5 |
|||||||
5 |
М3-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)А |
750 В |
400/415 В |
3P /4P |
8000 |
S |
50 |
37.5 |
|||||||
H |
65 |
48.75 |
|||||||
G |
85 |
51 |
|||||||
6 |
M3-630(400) |
N |
35 |
26.25 |
250 - 315 (350)- 400 - 500 - 630А |
750 В |
400/415 В |
3P /4P |
8000 |
S |
50 |
37.5 |
|||||||
H |
70 |
52.5 |
|||||||
G |
85 |
52.5 |
|||||||
7 |
M3-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000А |
750 В |
400/415 В |
3P /4P |
8000 |
S |
50 |
37.5 |
|||||||
H |
70 |
52.5 |
|||||||
G |
85 |
52.5 |
|||||||
8 |
M3-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600А |
750 В |
400 В |
3P / 4P |
8000 |
·Icu:O-t-CO тест(O:Нээлттэй маневр,CO:Хаах-Нээлттэй маневр,t:Хүлээлтийн хугацаа)
·Ics:O-t-CO-t-CO тест(O:нээлттэй маневр,CO:Хаах-Нээлттэй маневр,t:Хүлээлтийн хугацаа)
ON/I байрлал: Энэ нь таслагчийн контактууд хаалттай байгааг илтгэнэ. Энэ байрлалд таслагчийн хөшүүрэг дээд байрлалд байна
TRIP Position: Энэ нь ямар нэгэн эвдрэл (хэт ачаалал эсвэл богино холболт) зэргээс шалтгаалан таслагч нээгдэж байгааг илтгэнэ. Энэ тохиолдолд таслагчийн хөшүүрэг нь ON ба OFF байрлалын хоорондох дунд байрлалд байна. Асаах байрлалд байгаа таслагчийг ON байрлалд оруулахын тулд; OFF тэмдгээр харуулсны дагуу таслагчийн хөшүүргийг доошлуул
Таслагчийг "товших" дуугаар тохируулна. Үүний дараа ON тэмдгээр хөшүүргийг татан таслагчийг хаа.
OFF/0 Байрлал: Энэ нь таслагчийн контактууд нээлттэй байгааг илтгэнэ. Ийм байдлаар таслагчийн хөшүүрэг доод байрлалд байна.
Ангилал (EN 60947-2/IEC 60947-2) |
Тэсвэр тэвчээр |
|
|
|||||
Загвар |
Туйл |
Диэлектрик шинж чанар (V) |
лончлолын зай (мм) |
Нийт мөчлөг |
Цахилгааны амьдрал |
Механик амьдрал |
Үндсэн хэлхээ |
Туслах хэлхээ |
М3-160 |
1P |
2500 |
≤30/0 |
20000 |
3000 |
17000 |
A/0 |
AC-15 |
М3-200 |
2P |
2500 |
≤30/0 |
15000 |
2500 |
12500 |
A/0 |
AC-15 |
М3-125 |
3P / 4P |
2500 |
≤30/0 |
8000 |
1000 |
7000 |
A/0 |
AC-15 |
М3-160 |
3P / 4P |
3000 |
≤30/0 |
8000 |
1000 |
7000 |
A/0 |
AC-15 |
М3-250 |
3P / 4P |
3000 |
≤30/0※ |
8000 |
1000 |
7000 |
А/Б |
AC-15 |
M3-630(400) |
3P / 4P |
3000 |
≤60/0※ |
5000 |
1000 |
4000 |
А/Б |
AC-15 |
M3-800 |
3P / 4P |
3000 |
≤80/0※ |
5000 |
1000 |
4000 |
А/Б |
AC-15 |
M3-1600 |
3P / 4P |
3000 |
≤80/0※ |
3000 |
500 |
2500 |
А/Б |
AC-15 |
Загвар |
Туйл |
Тойм хэмжээ (LXWXH)
|
М3-160 |
1P |
120x30x70мм |
М3-200 |
2P |
120x60x70мм |
М3-125 |
3P |
120x76x70мм |
4P |
120x101x70мм |
|
М3-160 |
3P |
120x90x70мм |
4P |
120x120x70мм |
|
М3-250 |
3P |
170x105x103.5мм |
4P |
170x140x103.5мм |
|
M3-630(400) |
3P |
254x140x103.5мм |
4P |
254x184x103.5мм |
|
M3-800 |
3P |
268x210x103.5мм |
4P |
268x280x103.5мм |
|
M3-1600 |
3P |
410x210x138.5мм |
4P |
410x280x138.5мм |
