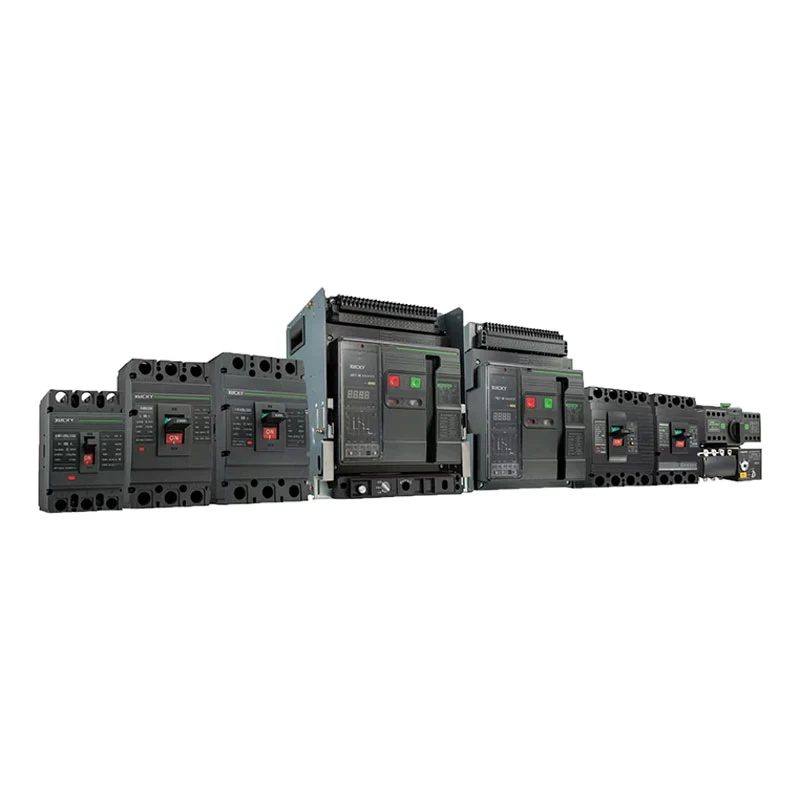

Хятад XUCKY цахилгаан DW45 агаарын таслуур, ACB (цаашид таслуур гэх) нь хувьсах 50 Гц, 660 В (690 В) ба түүнээс доош нэрлэсэн хүчдэлтэй, 630А~6300А нэрлэсэн гүйдэлтэй, цахилгаан түгээх, хамгаалахад ашигладаг түгээх сүлжээнд тохиромжтой. хэт ачаалал, бага хүчдэл, богино холболт, нэг фазын газардуулга болон бусад гэмтэл зэргээс үүсэх шугам ба цахилгаан тоног төхөөрөмж. Агаарын хэлхээний таслуур нь ухаалаг хамгаалалтын функцтэй, сонгомол хамгаалалт нь нарийн бөгөөд эрчим хүчний хангамжийн найдвартай байдлыг сайжруулж, шаардлагагүй цахилгаан тасалдлаас зайлсхийх боломжтой. Үүний зэрэгцээ удирдлагын төв, автоматжуулалтын системийн шаардлагыг хангахын тулд "Дөрвөн алсын удирдлага" -ыг гүйцэтгэх нээлттэй холбооны интерфейстэй. Хэлхээ таслагч нь 2000 метрийн зайд 8000 В-ийн импульс тэсвэрлэх чадвартай (өөр өөр өндөрт шинэчлэгдсэн, 12000 В-оос ихгүй). ACb агаарын таслуур нь ухаалаг хянагч, мэдрэгчээр тоноглогдоогүй бөгөөд тусгаарлагч болгон ашиглаж болно.
XUCKY бол мэргэжлийн агаарын таслуур үйлдвэрлэгч юм. ACb агаарын таслуур нь GB14048.2 "Бага хүчдэлийн унтраалга ба удирдлагын бага хүчдэлийн таслуур" болон IEC60947-2 "Бага хүчдэлийн унтраалга ба удирдлагын таслуур" болон бусад стандартуудыг хангасан.
● Ангилал
Суурилуулалтын аргын дагуу: тогтмол төрөл, шургуулгатай төрөл.
Тулгаар нь: гурван шон, дөрвөн шон. Ашиглалтын горимын дагуу: цахилгаан ажиллагаа, гар ажиллагаа (их засвар, засвар үйлчилгээ).
● Хувилбарын төрөл
Ухаалаг хянагч, бага хүчдэлийн түр зуурын (эсвэл саатал) суллах, шунт суллах.
● Ухаалаг удирдлагын гүйцэтгэл
а. Air Circuit Breaker-ийн ухаалаг хянагч нь дараахь байдлаар хуваагдана: bse5 (H төрөл: харилцаа холбоо), bse4 (M төрөл: нийтлэг ухаалаг төрөл), bse3 (L төрөл: эдийн засгийн төрөл);
б. Хэт ачаалалтай урт сааталтай урвуу цагийн хязгаар, богино хугацааны урвуу хугацааны хязгаар, тодорхой хугацааны хязгаар, агшин зуурын функц. Хэрэглэгчид шаардлагатай хамгаалалтын шинж чанарыг өөрсдөө тохируулах боломжтой;
в. Нэг фазын газардуулгын хамгаалалтын функц;
г. Дэлгэцийн функц: одоогийн дэлгэц, ажиллаж байгаа гүйдлийн дэлгэц, фаз бүрийн хүчдэлийн үндсэн дэлгэц (захиалга өгөхдөө хүчдэлийн дэлгэцийг урагшлуулах шаардлагатай);
д. Сэрүүлгийн функц: хэт ачааллын дохиолол;
е. Өөрийгөө шалгах функц: хэт халалтыг өөрөө шалгах, микрокомпьютерийн өөрийгөө оношлох;
g. Туршилтын функц: Хянагчийн ажиллагааны шинж чанарыг шалгах.
● Орчны агаарын температур: Дээд хязгаар нь +40 ° C-аас хэтрэхгүй, доод хязгаар нь -5 ° C-аас багагүй, 24 цагийн дундаж утга нь +35 ° C-аас ихгүй байна. Тайлбар: Ажлын нөхцөл нь доод хязгаарын утга нь -10 ° C эсвэл -25 ° C байх бөгөөд хэрэглэгч компанид мэдэгдэнэ; Дээд хязгаар нь +40 ° C-аас хэтэрсэн эсвэл доод хязгаар нь -10 ° C буюу -25 ° C-аас доош ажлын нөхцөлд хэрэглэгчид компанитай зөвлөлдөх хэрэгтэй.
● Суурилуулалтын талбайн өндөр нь 2000м-ээс хэтрэхгүй.
● Агаарын таслуурын атмосферийн нөхцөл: Орчны агаар +40°C байх үед атмосферийн харьцангуй чийгшил 50%-иас хэтрэхгүй. Энэ нь бага температурт харьцангуй өндөр чийгшилтэй байж болно. Хамгийн чийглэг сарын дундаж харьцангуй чийгшил 90% байна. Дундаж хамгийн бага температур нь +25 ° C бөгөөд температурын өөрчлөлтөөс болж бүтээгдэхүүний гадаргуу дээр үүсэх конденсацийг анхаарч үзээрэй. Шаардлагатай шаардлагыг давж, компанитай зөвлөлд.
● Хамгаалалтын түвшин: IP30
● Бохирдлын түвшин: III
● Ангилалыг ашиглах: B ангилал эсвэл А анги
● Суурилуулалтын ангилал: 660V (690V) ба түүнээс бага нэрлэсэн ажиллах хүчдэлтэй acb агаарын таслуур ба дутуу хүчдэлийн унтраалга. Цахилгаан трансформаторын анхдагч ороомог нь IV ангиллын угсралтын ажилд ашиглагддаг. Туслах хэлхээ ба хяналтын хэлхээний суурилуулалтын ангилал нь III.
● Суурилуулах нөхцөл: Хэлхээ таслагчийг энэхүү гарын авлагын шаардлагын дагуу суурилуулна. Хэлхээ таслагчийн босоо налуу 5°-аас ихгүй байна (уурхайн таслуурын налуу 15°-аас ихгүй байна).
● Хэлхээ таслагчийн эерэг заалт
● Хэлхээ таслагчийн нэрлэсэн гүйдэл
| Хүрээний үнэлэгдсэн одоогийн Inm (A) | Нэрлэсэн гүйдэл (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Богино залгааны таслах хүчин чадал ба богино хугацааны гүйдлийг тэсвэрлэх чадвартай, таслагчийн нумын зай тэг байна (өөрөөр хэлбэл таслуураас гадна нум үүсэхгүй).
| Хүрээний үнэлэгдсэн одоогийн Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Үнэлгээний хязгаар богино залгааны таслах хүчин чадал Icu(kA)O-CO | 400 В | 80 | 100 | 100 | 120 |
| 690 В | 50 | 65 | 65 | 80 | |
| Үнэлгээний хязгаар богино залгааны хүчин чадал n×Icu(kA)/cosΦ | 400 В | 176/0.2 | 220/0.2 | 220/0.2 | 264/0.2 |
| 690 В | 105/0.25 | 143/0.2 | 143/0.2 | 187/0.2 | |
| Нэрлэсэн ажиллагаатай богино залгааны таслах чадвар Ics(kA)O-CO-CO | 400 В | 50 | 65 | 65 | 80 |
| 690 В | 40 | 50 | 50 | 70 | |
| Богино хугацааны тэсвэрлэх гүйдэл
Icw(kA)1s, саатал 0.4с, O-CO |
400 В | 50 | 65 | 65/80(MCR) | 85/100(MCR) |
| 690 В | 40 | 50 | 50/65(MCR) | 65/75(MCR) | |
Тайлбар: Хүснэгтийн дээд ба доод шугамын таслах чадвар ижил байна.
● Ухаалаг хэт гүйдлийн хянагчийн хамгаалалтын шинж чанар ба функцууд
1. Тохируулгын утга Ir (I/In) ба хянагчийн алдаа
| Урт саатал | богино саатал | Агшин зуур | Газрын гэмтэл | ||||
| Мөн 1 | Ir2 | алдаа | Ir3 | алдаа | Ir4 | алдаа | |
| (0.4-1) In | (0.4-15) In | ±10% | ~50кА дотор(Inm=2000A) ~75кА дотор(Inm=3200~4000A) ~100кА дотор(Inm=6300A) |
±15% | Inm=2000~4000A (0.2~0.8)In Хамгийн их 1200А, хамгийн багадаа 160А |
Inm=6300A (0.2-1.0) In |
±10% |
Тайлбар: Гурван үе шаттай хамгаалалт нэгэн зэрэг (шаардлагатай) байх үед тохиргооны утгыг давах боломжгүй.
2. Урт сааталтай хэт гүйдлийн хамгаалалтын урвуу цагийн үйл ажиллагааны шинж чанар I²TL=(1.5lr1)²tL ба (1.05~2.0)lr1-ийн ажиллах хугацааг Хүснэгт 4-т үзүүлсэн ба хугацааны алдаа нь ±15% байна.
Тайлбар: tL-Урт саатал 1.5лр тохируулах хугацаа, TL-Урт сааталтай ажиллах хугацаа.
Тайлбар: Гурван үе шаттай хамгаалалт нэгэн зэрэг (шаардлагатай) байх үед тохиргооны утгыг давах боломжгүй.
| 1.05 ба 1 | 1.3Ir1 | 1.5Ir1 тохируулах хугацаа (ууд) | 15 | 30 | 60 | 120 | 240 | 480 |
| ＞2 цаг ажиллахгүй | ＜1 цаг ашиглалт | 2.0Ir1 ашиглалтын хугацаа(ууд) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Богино хугацааны хэт гүйдлийн хамгаалалтын шинж чанар
Богино хугацааны саатлын хэт гүйдлийн хамгаалалт нь тодорхой хугацааны хязгаар юм. Хэрэв бага үржвэр нь урвуу цаг байх шаардлагатай бол шинж чанар нь: I²Ts=(8Ir1)²ts, ts нь саатлын тооцооны ерөнхий хугацаа;
Хэт ачааллын гүйдэл >8Ir үед автоматаар тодорхой хугацааны шинж чанарт хувирдаг. Түүний тодорхой хугацааны хязгаарын шинж чанарыг 5-р хүснэгтэд үзүүлэв. Хугацааны хязгаарын алдаа нь ±15 ° C байна.
| Саатуулах хугацаа s | Буцаах хугацаа s | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. L, M төрлийн ухаалаг хянагчийн холболтын диаграмм (стандарт төрөл) (1-р зургийг үз)
SB1 - Шунтлах товчлуур (хэрэглэгчийн өгсөн)
SB2 - Доод хүчдэлийн товчлуур (хэрэглэгчээс нийлүүлсэн)
F - Шунтын суллах
O - Ихэвчлэн нээлттэй контакт (3A/AC380V)
C - Ердийн хаалттай контакт (3A/AC380V)
Q - Бага хүчдэлийн агшин зуур суллах эсвэл бага хүчдэлийн саатал гаргах
M - Эрчим хүч хадгалах мотор
SB3 - Хаах товчлуур (хэрэглэгчийн өгсөн)
X - Хаалтын цахилгаан соронзон
DF - Хэлхээ таслагчийн туслах контакт
1# Ажлын тэжээлийн оролтын төгсгөл (эерэг оролтод зориулсан DC модуль)
2# Ажлын тэжээлийн оролтын төгсгөл (сөрөг оролтод зориулсан DC модуль)
25#, 26# Гадаад төвийн шон буюу газрын гүйдлийн трансформаторын оролт
19#, 20#, 21#, 22#, 23#, 24# нь II ба III хүрээг нэмж харилцагчид юм.
3# Алдаа, ихэвчлэн хаалттай контактын гаралт
4# Алдаа, холбоо барих гаралтын нийтлэг төгсгөл
5# Алдаа, ихэвчлэн нээлттэй контакт гаралт
* Ухаалаг хувилбарын тэжээлийн эх үүсвэр нь тогтмол гүйдлийн тэжээл байх үед тэжээлийн модулийг нэмэх шаардлагатай. (1# ба 2# терминал нь хувьсах гүйдлийн тэжээлд хандахыг хориглоно).
2. M, H ухаалаг хянагчийн холболтын диаграмм + нэмэлт функц (олон функц) (2-р зургийг үз)
SB1 - Шунтлах товчлуур (хэрэглэгчийн өгсөн)
SB2 - Доод хүчдэлийн товчлуур (хэрэглэгчээс нийлүүлсэн)
F-Шунт суллах
O-Ердийн нээлттэй контакт (3A/AC380V)
C- Ердийн хаалттай контакт (3A/AC380V)
Q - Бага хүчдэлийн агшин зуур суллах эсвэл бага хүчдэлийн саатал гаргах
M - Эрчим хүч хадгалах мотор
SB3 - Хаах товчлуур (хэрэглэгчийн өгсөн)
X - Хаалтын цахилгаан соронзон
DF - Хэлхээ таслагчийн туслах контакт
1#, 2# Гаралтын тэжээлийн оролт
3#, 4#, 5# алдаатай холбоо барих гаралт
Мөн 4# шугам нь нийтийн төгсгөл юм
6#, 7# Таслагчийн төлөвийн эхний туслах контактын гаралтын төгсгөл
8#, 9# Таслагчийн төлөв хоёр дахь туслах контактын гаралтын төгсгөл
10# Харилцаа холбооны интерфэйсийн гаралт А төгсгөл
11# Холбооны интерфейсийн гаралтын B төгсгөл
12#, 13# Эхний дохионы контактын гаралтын төгсгөл
14#, 15# Хоёр дахь дохионы контактын гаралтын төгсгөл
16#, 17# Гурав дахь багц дохионы контактын гаралтын төгсгөл
18#, 19# Дөрөв дэх багц дохионы контактын гаралтын төгсгөл
20# Хамгаалалтын газрын шугам
21# N фазын хүчдэлийн оролтын төгсгөл
22# А фазын хүчдэлийн оролтын төгсгөл
23# В фазын хүчдэлийн оролтын төгсгөл
24# C фазын хүчдэлийн оролтын төгсгөл
25# Трансформаторын гадаад оролтын төгсгөл 1
26# Трансформаторын гадаад оролтын төгсгөл 2
● DW45-2000(FrameⅠ) суурин агаарын таслуурын тойм ба суурилуулалтын хэмжээ
● DW45-3200 (FrameⅡ) суурин таслуурын тойм ба суурилуулалтын хэмжээ
● DW45-2000(FrameⅠ) шургуулга ACR агаарын таслуурын тойм ба суурилуулалтын хэмжээ
● DW45-3200(Хүрээ Ⅱ) шүүгээний агаар таслагчийн тойм ба суурилуулалтын хэмжээ
● DW45-4000 (Хүрээ Ⅱ хүчин чадлыг нэмэгдүүлэх) шургуулга ACR агаарын таслуурын тойм ба суурилуулах хэмжээ
● DW45-4000/4(ХүрээⅠ3+4 төрлийн) шургуулга ACR агаарын таслуурын тойм ба суурилуулах хэмжээ
● DW45-6300/4000A~5000A (хүрээ Ⅲ) шургуулга ACR агаарын таслуурын тойм ба суурилуулах хэмжээ
● DW45-6300/3 6300A (хүрээ Ⅲ) шургуулга ACR агаарын таслуурын тойм ба суурилуулах хэмжээ
● Гадаад холболтын зэсийн үзүүлэлт, тоо хэмжээ
| Нэрлэсэн гүйдэл | Зэсийн гадаад үзүүлэлт. | Нэг туйл дахь тоо хэмжээ | Нэрлэсэн гүйдэл | Зэсийн гадаад үзүүлэлт. | Нэг туйл дахь тоо хэмжээ |
| 630А | 40×5 | 2 | 2900А | 100×10 | 3 |
| 800А | 50×5 | 2 | 3200А | 120×10 | 3 |
| 1000А | 60×5 | 2 | 3600А | 120×10 | 4 |
| 1250А | 80×5 | 2 | 4000А | 120×10 | 4 |
| 1600А | 100×5 | 2 | 5000А | 120×10 | 5 |
| 2000А | 100×5 | 3 | 6300А | 120×10 | 6 |
| 2500А | 100×5 | 4 |
