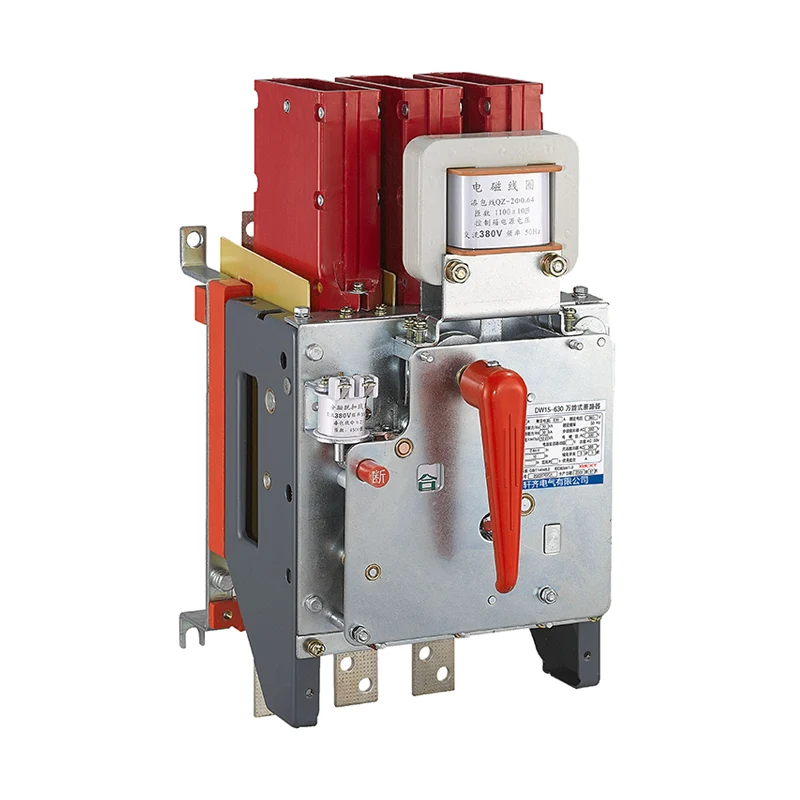

DW15 Агаарын хэлхээний таслуур

Хэрэглээний хамрах хүрээ

XUCKY DW15 Агаарын хэлхээний таслуур буюу ACB таслуур (цаашид таслуур гэх) нь хувьсах гүйдэл 50Гц, нэрлэсэн гүйдэл 200А-аас 4000А хүртэл, 380В-аас 1140В хүртэлх хэвийн ажиллах хүчдэлтэй түгээх сүлжээнд тохиромжтой. ABC таслуур нь цахилгаан түгээх сүлжээ, хэт ачаалал, хүчдэлийн дор болон богино залгааны хамгаалалтад голчлон цахилгаан түгээх болон цахилгаан хэлхээний хамгаалалтад ашиглагддаг.

Хэвийн нөхцөлд хэлхээний таслуур нь хэлхээг байнга сольж, моторыг байнга асаахад ашиглаж болно.

TAIXI бол мэргэжлийн агаарын таслуур нийлүүлэгч бөгөөд DW15 ABC таслуур нь GB14048.2 стандартад нийцдэг.

Загвар ба утга

Загвар ба утга

● Ашиглалтын ангиллын дагуу

А анги (сонгомол бус, хэт гүйдлийн хоёр хэсгийн хамгаалалттай).

● Дамжуулах төхөөрөмжийн дагуу

а. Урд бариул нь шууд хөдөлдөг;

б. Мотор хөтөч.

Тайлбар: Хэрэглэгч заагаагүй бол ердийн хангамж нь a ба b гэсэн хоёр функцтэй.

● Хувилбарын төрлөөр

а. Хэт их гүйдлийн гүйдэл, шунт суллах;

б. Хэт гүйдлийн сулрал, бага хүчдэлийн агшин зуурын сулрал;

в. Хэт их гүйдлийн гүйдэл, шунт суллах, бага хүчдэлийн агшин зуур суллах.

● Хэт гүйдлийн хамгаалалтын төрлөөр

а. Хэт ачаалал ба богино залгааны (цахилгаан соронзон) агшин зуурын ажиллагаа;

б. хэт ачаалал урт саатал ба богино залгааны агшин зуурын ажиллагаа (дулааны-цахилгаан соронзон);

Тэмдэглэл: Хэрэглэгчид хэт гүйдлийн хувилбар шаардлагагүй үед ханган нийлүүлэгчидтэй зөвлөлдөх боломжтой.

● Бага хүчдэлийн хамгаалалтын төрлөөр

а. Шуурхай ажиллагаа;

б. Үйл ажиллагааг хойшлуулах.

● Урьдчилсан эрчим хүчний нөөцийн дагуу

а. Урьдчилан хадгалах эрчим хүч байхгүй (эрчим хүчний хадгалалт, хаалтын ажиллагааг нэг удаа хийсэн);

б. Урьдчилан хадгалсан эрчим хүч (эрчим хүчний хадгалалт, хаалтын ажиллагааг хоёр удаа хийсэн).

● Оролт-гаралтын аргын дагуу

а. Урд талын самбарын оролт-гаралтын (босоо оролт-гаралтын);

б. Арын самбарын оролт-гаралтын (хэвтээ оролт-гаралтын);

в. Урд самбарын оролт, арын самбарын гаралт (босоо оролт, хэвтээ гаралт);

г. Урд самбарын гаралт, арын самбарын оролт (босоо гаралт, хэвтээ оролт).

Ажлын хэвийн нөхцөл

1. Орчны агаарын температур -5 ° C-аас + 40 ° C хүртэл, 24 цагийн дундаж утга нь + 35 ° C-аас ихгүй байна. 2. Суурилуулалтын талбайн өндөр нь 2000м-ээс ихгүй байна.

3. Агаар мандлын харьцангуй чийгшил 50% -иас хэтрэхгүй, орчны агаарын температур +40 ° C; бага температурт харьцангуй өндөр чийгшил; Хамгийн чийглэг сарын дундаж харьцангуй чийгшил 90%, тэр үед сарын дундаж хамгийн бага температур нь +25 ° C байх ба температурын өөрчлөлтөөс шалтгаалан бүтээгдэхүүний гадаргуу дээрх конденсацийг авч үздэг.

4. Бохирдлын түвшин 3

5. Хэлхээ таслагчийн үндсэн хэлхээний угсралтын ангилал нь IV. Туслах хэлхээний угсралтын ангилал нь бага хүчдэлийн ороомогыг эс тооцвол угсралтын ангилал нь таслагчийн үндсэн хэлхээтэй ижил, бусад нь суурилуулах ангилал III юм.

Үндсэн параметрүүд ба техникийн үзүүлэлтүүд

1. Энэ цуврал бүтээгдэхүүний тусгаарлагчийн нэрлэсэн хүчдэл нь харгалзах нэрлэсэн ажлын хүчдэлтэй тэнцүү байна.

2. ABC таслуурын үндсэн үзүүлэлтүүд

Жич:

а. DW15 ACB таслуурын нэрлэсэн богино залгааны таслах хүчин чадал, Inm≤630: дээд шугам, Inm>630: дээд ба доод шугамтай ижил.

б. DW15C-200, 400, 630 агаарын таслагчийн үндсэн параметрүүд нь DW15-200, 400, 630-ынхтай ижил байна.

3. ACB таслуурыг суллах, соленоидын ороомог болон хяналтын хайрцагны нэрлэсэн хүчдэл

Жич: a. Уул уурхайн 127 техникийн .

б. Хэрэв Us 660V-тэй ажиллах ороомог хяналтын хайрцаг шаардлагатай бол хэрэглэгч үйлдвэрлэгчтэй тохиролцоно.

Бүтэц

1. DW15-200, 400, 630 бүх нийтийн хэлхээний таслуур DW15 ACB таслуур нь гурван хэмжээст гадаргуугийн зохион байгуулалт бөгөөд контактын систем, хурдан цахилгаан соронзон, зүүн ба баруун талын самбарууд нь бүгд тусгаарлагч хавтан дээр суурилагдсан. Дээд хэсэг нь нуман унтраах системээр тоноглогдсон бөгөөд үйл ажиллагааны механизмыг урд эсвэл баруун талд суурилуулж болно. "ON", "OFF" заалт, гараар унтраах товчлуурууд байдаг. Зүүн дээд хэсэгт шунт тайлах, арын хэсэгт аялалын тэнхлэгт холбогдсон доогуур хүчдэлийн тайлах хэсэг байдаг. Хурдны ханалт ба гүйдлийн трансформаторыг доод автобусанд байрлуулна. Бага хүчдэлийн саатлын төхөөрөмж болон дулааны реле тус тус доор байна. Бүтээгдэхүүний бүтцийг 1-р зурагт үзүүлэв.

2. DW15-1600, 2500, 4000 бүх нийтийн хэлхээний таслуур ACB таслуур нь гурван хэмжээст зохион байгуулалт, контактын систем, үйл ажиллагааны механизмыг төмөр хүрээ дээр суурилуулсан. Дээд талд нь нуман унтраах систем, баруун талд нь ажиллах механизм байдаг. "ON", "OFF" заалтууд болон гарын авлагын "нээлттэй", "хаах" товчлуурууд байдаг. Зүүн талд нь шунт суллах ба доод хүчдэлийг суллах төхөөрөмжөөр тоноглогдсон. Хурдны ханалт ба гүйдлийн трансформаторыг доод автобусанд байрлуулна. Доод хүчдэлийн саатлын төхөөрөмж болон дулааны реле доор суурилуулсан. Бүтээгдэхүүний бүтцийг Зураг 2-т үзүүлэв.

3. DW15C-200, 400, 630 шургуулгатай ACB таслуур. Бүтээгдэхүүн нь таслагчийн их бие (өөрчлөгдсөн DW15) болон шургуулганы суудлаас бүрдэнэ. ACB таслуур нь тусгаарлах контакт хутга, хос хэлхээний динамик контакт, газардуулгатай холбоо барих тулгуур төмөр замаар тоноглогдсон. Шүүгээний суудлын зүүн ба баруун самбар, хөнгөн цагаан хаалт, тусгаарлах контактын суурь, хос хэлхээний статик контактууд, гулсагч болон бусад эд ангиуд. Доод талд нь түлхэх татах үйлдлийн механизм нь үйлдлийн бариул, шураг гэх мэт зүйлсээс бүрдэнэ.

Зураг 1: DW15-200, 400, 630 бүх нийтийн таслагчийн бүтцийн диаграмм

Зураг 2: DW15-1600, 2500, 4000 агаарын таслуурын бүтцийн диаграмм

Тойм ба суурилуулалтын хэмжээ

Зураг 3: DW15-200~630 урд ажиллагаатай Агаарын хэлхээний таслуурын тойм ба суурилуулах хэмжээсүүд

Зураг 4: DW15C-200~630 шүүгээний таслуурын тойм ба суурилуулах хэмжээсүүд

Зураг 5: DW15-1000~1600 Агаарын хэлхээний таслуурын тойм ба суурилуулах хэмжээсүүд

Зураг 6: DW15-2500 агаарын таслуурын тойм ба суурилуулах хэмжээсүүд

Зураг 7: DW15-4000 агаарын таслуурын тойм ба суурилуулах хэмжээсүүд
