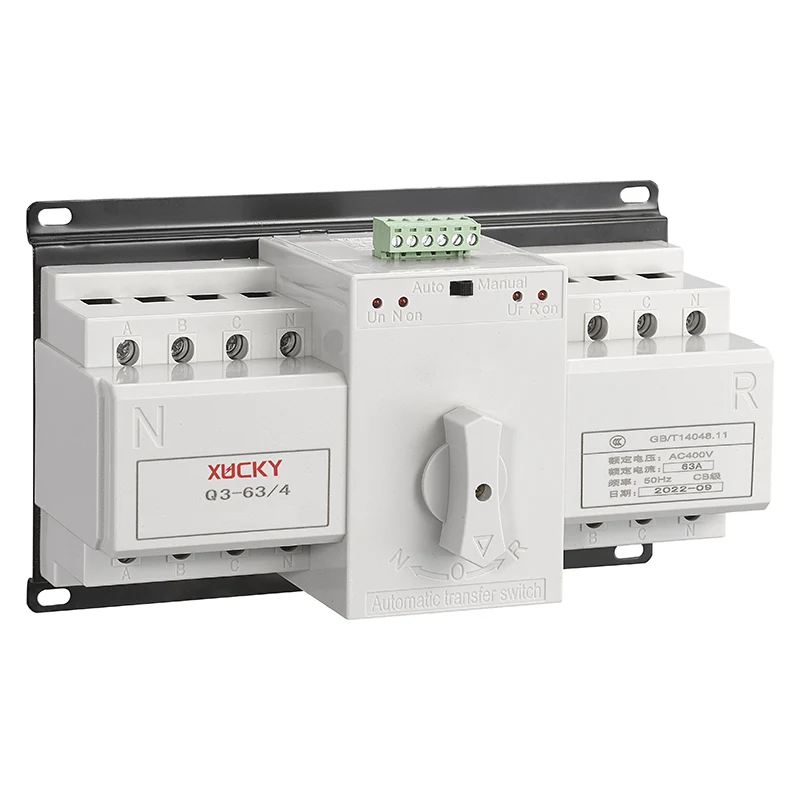

Q3 Автомат шилжүүлэгч

Хэрэглээний хамрах хүрээ

Q3 Автомат шилжүүлэгч (цаашид ATS гэх) нь хувьсах гүйдлийн 50Гц, f 400В нэрлэсэн хүчдэл, 63А ба түүнээс доош нэрлэсэн гүйдлийн тэжээлийн системд тохиромжтой. Хэрэгцээний дагуу хоёр тэжээлийн хангамжийг сонгох, хувиргах. ATS нь хэт ачаалал, богино холболт, бага хүчдэлээс хамгаалах функцтэй бөгөөд гал түймэр, давхар таслах, гаралтын хаалтын дохионы функцтэй. Ялангуяа оффисын барилга, худалдааны төв, банк, өндөр барилга болон бусад гал түймрийн хэрэгцээтэй газруудын гэрэлтүүлгийн шугамд хамаарна.

Q3 Автомат шилжүүлэгч GB / T14048.11 стандарттай нийцдэг.

Загвар ба техникийн үзүүлэлтүүд

Ашиглалтын хэвийн нөхцөл ба суурилуулах нөхцөл

● Суурилуулалтын талбайн өндөр нь 2000м-ээс хэтрэхгүй байх ёстой.

● Орчны агаарын температур

Орчны агаарын температур дээд хязгаараас хэтрээгүй +40 ℃; 24 цагийн дотор орчны агаарын дундаж температур +35 хэмээс хэтрэхгүй байна. Орчны агаарын температурын доод хязгаар нь -5 хэмээс багагүй байна.

● Агаар мандлын нөхцөл

○ Чийгшил

Хамгийн их температур +40℃ бол агаарын харьцангуй чийгшил 50% -иас бага, бага температурт харьцангуй өндөр чийгшил, жишээлбэл, 20 ° C-д 90% хүртэл байдаг. Чийгийн өөрчлөлтөөс болж үе үе үүсдэг гельтэй холбоотой тусгай арга хэмжээ авах шаардлагатай.

○ Бохирдлын зэрэг: 3

● Суурилуулалтын нөхцөл

Цочрол, бороо, цас орохгүй газарт суурилуулсан; дээд терминал нь тэжээлийн тал руу, доод терминал нь ачааллын тал руу холбогдоно; бүтээгдэхүүн ба босоо хавтгай хоорондын налуу нь 5 ° -аас ихгүй байна.

● Суурилуулалтын ангилал: Ⅲ

● Суурилуулалтын талбайн ойролцоох гадаад соронзон орон нь аль ч чиглэлд геомагнитын талбайгаас 5 дахин ихгүй байна.

Техникийн параметр

Q3 Автомат шилжүүлэгчийн үндсэн параметрүүд Хүснэгт 1-ийг харна уу

2-р хүснэгтэд байгаа Q3 автомат шилжүүлэгчийн терминалын төрөл ба ухаалаг төрлийн үндсэн параметрүүд

Тойм ба угсралтын хэмжээсүүд

Суурилуулалт

ATS-ийн холболтын утас (кабель) нь нэг судалтай поливинил хлорид (PVC) тусгаарлагчтай зэс утас эсвэл түүнтэй адилтгах зэс баар ашигладаг бөгөөд огтлолын талбайг 4-р хүснэгтийн дагуу сонгоно.

ATS-ийн холболтын диаграм

Дөрвөн туйлтай унтраалгын холболтын схем

Гурван туйлтай унтраалгын холболтын схем

ATS гаралтын терминалуудын холболтын схем

Коммом төрлийн гаралтын терминалуудын холболтын диаграм

Ухаалаг төрлийн гаралтын терминалуудын холболтын диаграм

Захиалгын мэдээлэл

Хэрэглэгч захиалга өгөхдөө дараах зүйлийг зааж өгөх ёстой.

7.1 Q3 автомат шилжүүлэгчийн нэр төрөл;

7.2 Q3 автомат шилжүүлэгчийн нэрлэсэн гүйдэл (A);

7.3 Туйл (дөрвөн туйлтай, ATS нь гурван фазын дөрвөн утастай систем нь үйлчлүүлэгчийн заагаагүй үед);

7.4 Q3 автомат шилжүүлэгчийн удирдлагын төрөл;

7.5 Тоо хэмжээ.

7.6 DZ47 эсвэл C65 бяцхан таслуурт тавигдах хэрэглэгчийн шаардлага

Жишээ нь: Q3 автомат шилжүүлэгчийг захиалах, гурван туйлтай, нэрлэсэн гүйдэл 6А, нийтлэг төрөл, 100 нэгжийн тоо. Дараах байдлаар бичиж болно: Q3-63 / 3P 6A 50 нэгж.

Захиалга Q3 Автомат шилжүүлэгч, дөрвөн туйлтай, нэрлэсэн гүйдэл 63А, ухаалаг төрөл, бяцхан таслуур нь 50 DZ47D төрлийн шаардлагатай. Дараах байдлаар бичиж болно: Q3-63 / 4P 63A DZ47D 100 нэгж.
