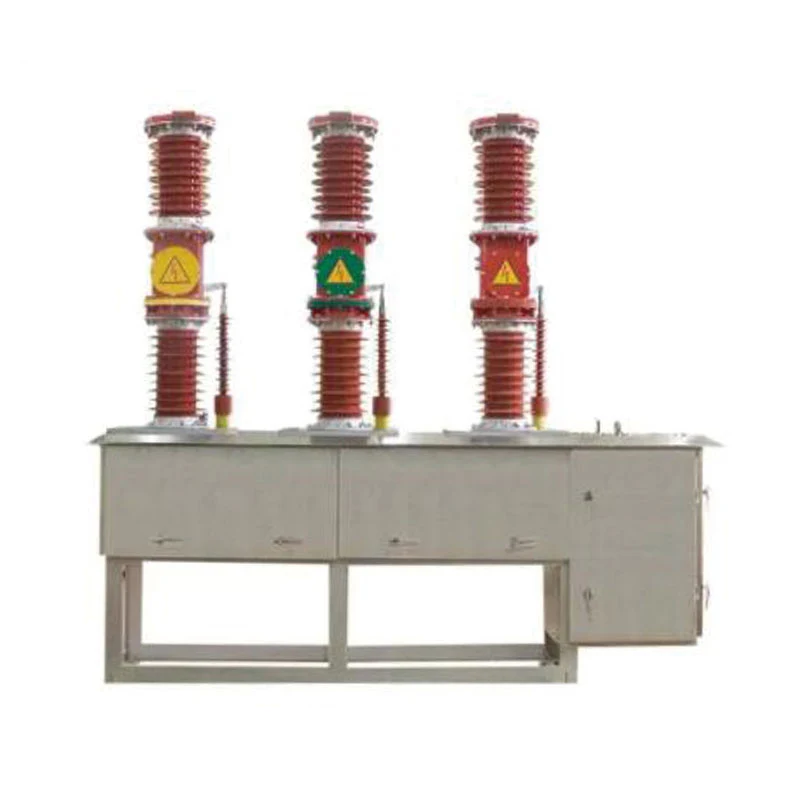

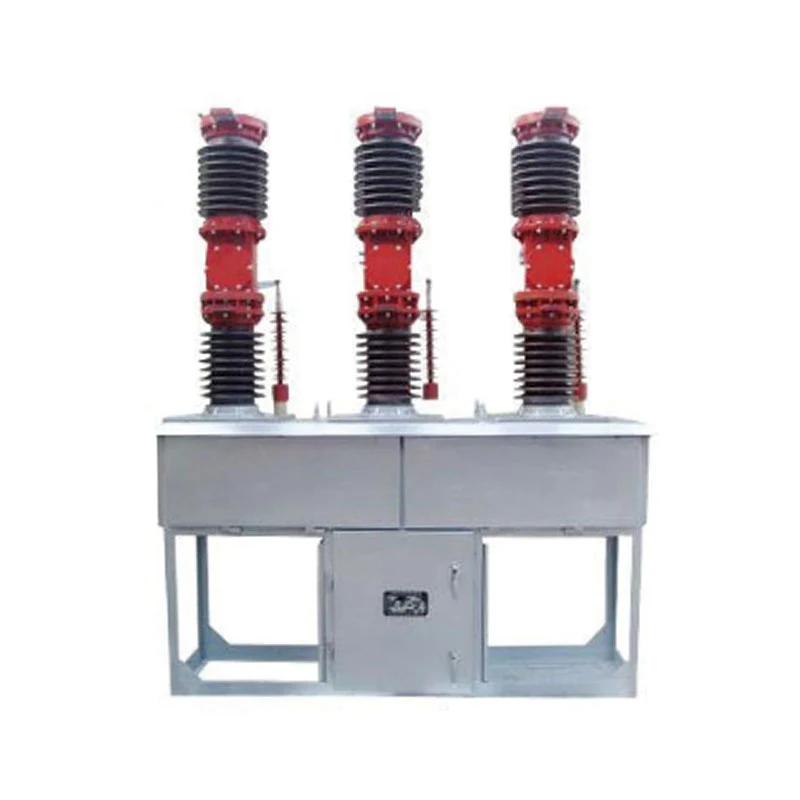

ZW7-40.5 цуврал гадаа өндөр хүчдэлийн вакуум таслуур

ZW7-40.5 цувралын гаднах өндөр хүчдэлийн вакуум таслуур нь 3 фазын хувьсах 50 Гц 40.5 кВ гадаа унтраалгатай төхөөрөмж юм.
♦ Суурилуулах арга: суурь суурилуулах;
♦ Үйлдлийн механизм: хаврын ажиллах механизм ба цахилгаан соронзон үйлдлийн механизм;
♦ Тулгуур материал: силикон резин, керамик;
♦ Хэрэглээ: гадаа 33кВ-ын дэд станц, цахилгаан станц.
♦ Гүйдлийн трансформатор: дотоод суурилуулалт, гадаад суурилуулалт.

Лавлагаа илгээх

XUCKY Electric нь БНХАУ-д 25 гаруй жилийн турш ZW7-40.5 цувралын гадаа өндөр хүчдэлийн вакуум таслуур үйлдвэрлэгч, нийлүүлэгчийн хувьд тосон трансформаторын гүйцэтгэл нь IEC60076, GB1094, GB/T6451 стандартын дагуу байна. Үүний зэрэгцээ манай түгээлтийн трансформатор нь Орос, Өмнөд Ази, Африк, Ойрхи Дорнод, Өмнөд Америкт өндөр чанар, сайн үнээр нэр хүндтэй болсон. Бид тохируулга, техникийн дэмжлэг үзүүлдэг. Өрсөлдөхүйц үнийн санал болон бүх техникийн дэмжлэгийг онлайнаар авахын тулд бидэнтэй холбоо барина уу!

ZW7-40.5 гадаа HV вакуум таслуур нь 3 фазын хувьсах 50 Гц 40.5 кВ гадаа унтраалгатай төхөөрөмж юм.

♦ Суурилуулах арга: суурь суурилуулах;

♦ Үйлдлийн механизм: хаврын ажиллах механизм ба цахилгаан соронзон үйлдлийн механизм;

♦ Тулгуур материал: силикон резин, керамик;

♦ Хэрэглээ: гадаа 33кВ-ын дэд станц, цахилгаан станц.

♦ Гүйдлийн трансформатор: дотоод суурилуулалт, гадаад суурилуулалт.

Бүтээгдэхүүний стандартууд

♦ IEC62271-100 Өндөр хүчдэлийн унтраалга ба хяналтын төхөөрөмж хэсэг 100: Хувьсах гүйдлийн таслуур

♦ GB1984 Өндөр хүчдэлийн хувьсах гүйдлийн таслуур

♦ GB/T11022 Өндөр хүчдэлийн унтраалга ба удирдлагын хэрэгслийн стандартын нийтлэг үзүүлэлтүүд

♦ JB/T 3855 Өндөр хүчдэлийн хувьсах гүйдлийн вакуум таслуур

♦ DL/T402 Өндөр хүчдэлийн хувьсах гүйдлийн таслууруудын тодорхойлолт

Байгаль орчны нөхцөл

♦ Орчны температур: -40°C~+40°C;

♦ Өндөр: <1000м;

♦ Салхины дээд хурд 10км/ц, нэрлэсэн түвшний (132/230кв) салхины хамгийн бага хурд 3.2км/ц;

♦ Газар хөдлөлтийн эрч хүч: <8 түвшин;

♦ Хамгийн бага нэрлэсэн мөлхөгч зай: 31мм/кВ;

♦ Агаарын бохирдлын зэрэг: IV ангилал.

Техникийн үндсэн параметрүүд

Үгүй	Зүйл		Нэгж	Үнэ цэнэ
1	Нэрлэсэн хүчдэл		кВ	40.5
e	Тусгаарлалтын үнэлгээний түвшин	1 мин чадлын давтамж Хуурай туршилт (хугарал, фаз хоорондын, газар руу) Нойтон туршилт (газар, гадна тусгаарлагч)	кВ	95 85
		Аянга импульс тэсвэрлэх хүчдэл (оргил)		185
3	Нэрлэсэн гүйдэл		A	1250, 1600, 2000, 2500
4	Богино залгааны нэрлэсэн гүйдэл		кА	20, 25, 31.5

Үгүй	Зүйл	Нэгж	Үнэ цэнэ
5	Богино залгааны нэрлэсэн гүйдэл (оргил)	кА	50, 63, 80
6	Нэрлэсэн оргил гүйдлийг тэсвэрлэх	кА	50, 63, 80
7	Богино хугацаанд гүйдлийг тэсвэрлэх чадвартай	кА	20, 25, 31.5
8	Нэрлэсэн үйлдлийн дараалал		O-0.3S-CO-180S-CO
9	Богино холболтын нэрлэсэн гүйдлийг таслах гүйдэл	удаа	20
10	Богино залгааны нэрлэсэн хугацаа	s	4
11	Завсарлах цаг	s	≤0.09
12	Механик амьдрал	удаа	10000
13	Шинээр үйлдвэрлэсэн вакуум таслагч	Дуу	≤1.33×10-3
13	20 жилийн хадгалалтын хугацаанд вакуум таслагч	Дуу	<6.6×10-2
14	Хэлхээ таслагчийн цэвэр жин	кг	800
15	Нээлттэй контактуудын хоорондох зай	мм	22±2
16	Аялалтай холбоо барина уу	мм	4±1
17	Нээлтийн дундаж хурд	м/с	1.4-1.7
18	Дундаж хаалтын хурд	м/с	0.4-0.7
19	Холбоо барих хаагдах хугацаа	ms	≤3
20	Фаз хоорондын нээлт ба хаалтын синхронизм	ms	≤2
21	Хаалтын цаг	ms	50≤t≤200
22	Нээлтийн цаг	ms	30≤t≤60
23	Фаз тус бүрийн үндсэн хэлхээний DC эсэргүүцэл (CT дотоод эсэргүүцлийг оруулаагүй)	мΩ	≤100
24	Динамик ба тогтмол контакттай хуримтлагдсан зузааныг өмсөхийг зөвшөөрдөг	мм	3
25	Нэрлэсэн холбоо барих даралт	N	2500±200
