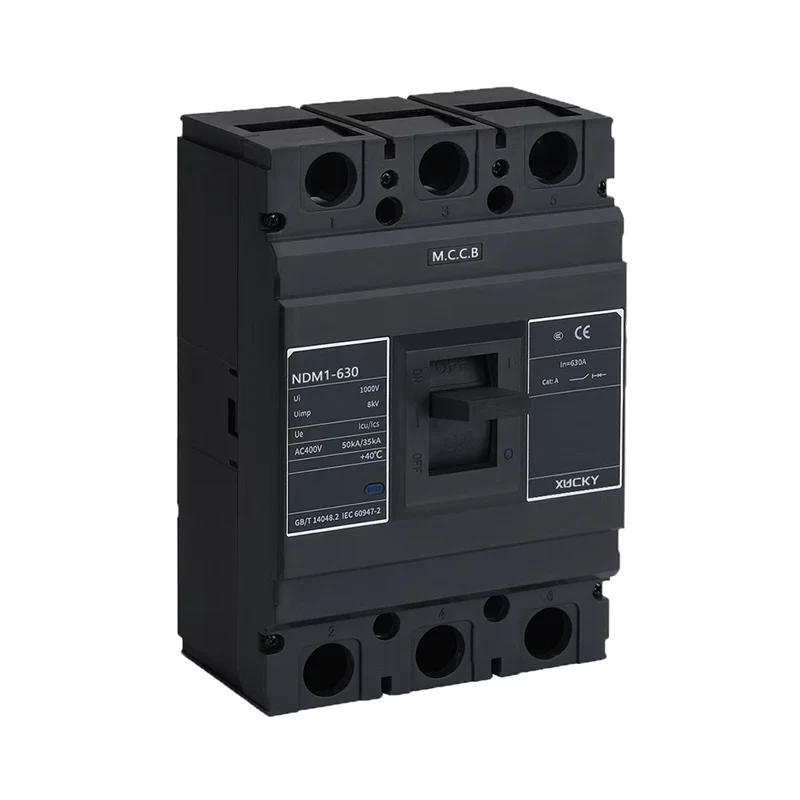

NDM1 Цутгамал хайрцагны таслуур

XUCKY NDM1 цутгасан хэлхээний таслуур (NDM1, цаашид MCCB гэх) нь олон улсын дэвшилтэт технологийг ашиглан компаниас зохион бүтээж, боловсруулсан шинэ таслуур юм. Хэлхээ таслагч нь дараах шинж чанаруудтай: авсаархан хэмжээтэй, таслах өндөр хүчин чадалтай, нуман зайд богино зайтай, сэгсэрдэггүй тул хуурай газар эсвэл усан онгоцонд хэрэглэхэд тохиромжтой бүтээгдэхүүн юм. Хэлхээ таслагчийн тусгаарлагчийн нэрлэсэн хүчдэл нь 800V (NDM1-63-ийн хувьд 500V), энэ нь AC 50Hz / 60Hz түгээх сүлжээнд, 690V нэрлэсэн ажлын хүчдэл, 1250A нэрлэсэн гүйдэлтэй, цахилгаан түгээх, хэлхээ, хүчийг хамгаалахад тохиромжтой. хэт ачаалал, богино холболт, бага хүчдэл болон бусад гэмтэл зэргээс шалтгаалан тоног төхөөрөмж гэмтэх. Мөн хэлхээг байнга хувиргах, моторыг байнга эхлүүлэх, хэт ачаалал, богино холболт, хүчдэлийн дороос хамгаалах зорилгоор.

Лавлагаа илгээх

Хэрэглээний хамрах хүрээ

XUCKY NDM1 цутгасан хэлхээний таслуур (NDM1, цаашид MCCB гэх) нь олон улсын дэвшилтэт технологийг ашиглан компаниас зохион бүтээж, боловсруулсан шинэ таслуур юм. Хэлхээ таслагч нь дараах шинж чанаруудтай: авсаархан хэмжээтэй, таслах өндөр хүчин чадалтай, нуман дээгүүр богино зайтай, сэгсэрдэггүй зэрэг нь газар болон усан онгоцонд хэрэглэхэд тохиромжтой бүтээгдэхүүн юм. Хэлхээ таслагчийн тусгаарлагчийн нэрлэсэн хүчдэл нь 800V (NDM1-63-ийн хувьд 500V), энэ нь AC 50Hz / 60Hz түгээх сүлжээнд, 690V нэрлэсэн ажлын хүчдэл, 1250A нэрлэсэн гүйдэлтэй, цахилгаан түгээх, хэлхээ, хүчийг хамгаалахад тохиромжтой. хэт ачаалал, богино холболт, бага хүчдэл болон бусад гэмтэл зэргээс шалтгаалан тоног төхөөрөмж гэмтэх. Мөн хэлхээг байнга хувиргах, моторыг байнга эхлүүлэх, хэт ачаалал, богино холболт, хүчдэлийн дороос хамгаалах зорилгоор. NDM1 таслуурыг босоо (босоо) эсвэл хэвтээ (хөндлөн) байрлуулж болно.

NDM1 MCCB тусгаарлахад тохиромжтой бөгөөд тэмдэг нь " ".

NDM1 хэвлэсэн хэлхээний таслуур нь GB14048.2 "бага хүчдэлийн унтраалга ба хяналтын төхөөрөмж, 2-р хэсэг: таслуур" стандартад нийцдэг.

Загвар ба утга

Жич:

Тулгуураар нь дөрвөн төрөлд ангилдаг.

А төрөл: Хэт гүйдэл гаргах бүрэлдэхүүн хэсэггүй N туйл, мөн N туйл нь бүхэлдээ холбогдсон ба бусад гурван туйлтай ажиллахгүй, асаах, унтраах;

B-төрөл: Хэт гүйдэл ялгаруулах бүрэлдэхүүн хэсэггүй N туйл ба N туйл нь бусад гурван туйлтай ажиллах боломжтой (унтраахаас өмнө N туйлыг асаах);

C төрөл: N-туйл нь хэт гүйдлийн салгах бүрэлдэхүүн хэсгүүдээр бэхлэгдсэн, N-туйл нь бусад гурван шонтой ажиллах боломжтой (унтраахаас өмнө N-туйл асаах);

D-төрөл: N-туйл нь хэт гүйдэл гаргах бүрэлдэхүүн хэсгүүдээр бэхлэгдсэн, N-туйл нь бүхэлдээ холбогдсон бөгөөд асаах, унтраахын тулд бусад гурван туйлтай ажиллахгүй.

Кодгүй хуваарилах таслуур, моторын хамгаалалтын таслуур 2

Бариултай шууд ажиллах код байхгүй; Цахилгаан ажиллагаатай P; Бариулыг эргүүлэхэд зориулсан Z.

Хэт гүйдлийн гүйдлийн нэрлэсэн гүйдлийн дагуу ангилал:

NDM1-63 МССБ есөн: 6,10,16,20,25,32,40,50,63 А;

NDM1-125 МССБ нь арван нэгэнтэй: 16,20,25,32,40,50,63,80,100,125 А;

NDM1-160 МССБ есөн: 32,40,50,63,80,100,125,160 А;

NDM1-250 MCCB 7 байна: 125,140,160,180,200,225,250 А;

NDM1-400 МССБ тавтай: 225,250,315,350,400 А;

NDM1-630 MCCB гурван байна: 400,500,630 A;

NDM1-800 МССБ гурван байна: 630,700,800А;

NDM1-1000 MCCB нь 800,1000А гэсэн хоёртой.

Тайлбар: 6А нь зөвхөн цахилгаан соронзон (агшин зуурын) төрөлтэй, техникийн үзүүлэлтүүдийг санал болгодоггүй.

Утасны аргын дагуу: самбарын урд талын утас, самбарын арын утас, самбарыг оруулах төрөл.

Хэт гүйдлийн ялгаруулалтын хэв маягийн дагуу: термодинамик-цахилгаан соронзон (давхар) төрөл, цахилгаан соронзон (агшин зуурын) төрөл.

Хувцасных нь дагуу хувцастай, хувцасгүй гэсэн хоёр төрөлтэй.

Хувцаслалтад дотор талын хэрэгслүүд болон гаднах хэрэгслүүд багтана: Дотор дагалдах хэрэгсэл нь шунт суллах, бага хүчдэл гаргах, туслах контакт, дохиоллын контакттай. Гаднах хэрэгслүүд нь эргэлтийн бариултай ажиллах механизм, цахилгаанаар ажилладаг механизм гэх мэт.

Таслах хүчин чадлын дагуу: L стандартын эвдрэлийн төрөл; М-хоёр дахь өндөр эвдрэлийн төрөл; H-өндөр эвдрэлийн төрөл

Үйл ажиллагааны хэвийн нөхцөл

■ Орчны агаарын температур: -5℃~+40℃, 24 цагийн дундаж температур +35℃-аас бага байна.

■ Өндөр: Суурилуулалтын талбайн өндөр нь 2000м-ээс ихгүй байна.

■ Агаар мандлын нөхцөл: Хамгийн өндөр температурт +40℃ агаарын харьцангуй чийгшил 50%-иас ихгүй байна; Бага температурт харьцангуй чийгшил өндөр байж болно. Хамгийн их дундаж харьцангуй чийгшил 90%, сарын дундаж хамгийн бага температур нь +25℃ байх ба гель гадаргуу дээрх бүтээгдэхүүний температурын өөрчлөлтийг анхаарч үзээрэй.

■ Бохирдлын зэрэг: 3.

Техникийн үндсэн үзүүлэлтүүд

Техникийн үндсэн индекс

1, Түгээх таслагчийн агшин зуурын үйл ажиллагааны шинж чанарын тохиргооны утга нь 10In±20%, NDM1-1000 нь 7In±20%; Хөдөлгүүрийн хамгаалалтын таслагчийн агшин зуурын үйл ажиллагааны шинж чанарын тогтоосон утга нь 12In ± 20% байна.

2, Хэлхээ таслагчийн нэрлэсэн утгыг 2-р хүснэгтэд үзүүлэв.

3, Хүрээлэн буй орчны температур +40℃ байх үед хуваарилах таслуурын хэт гүйдлийн ялгаруулалтын үйл ажиллагааны шинж чанарыг Хүснэгт 3-т, моторын хамгаалалтын хэт гүйдлийн ялгаруулалтын үйлдлийн шинж чанарыг 4-р хүснэгтэд үзүүлэв.

Бүх туйл нэгэн зэрэг асаалттай байх үед цахилгаан хуваарилах таслуурын хэт гүйдлийн гүйдлийн урвуу цагийн таслах үйл ажиллагааны шинж чанарууд

Үгүй	Туршилтын гүйдэл	I/In	Цаг тохируулах	Анхны төлөв
1	Уламжлалт унтрахгүй гүйдэл	1.05	2цаг(In>63A)，1цаг(In≤63A)	Хүйтэн
2	Уламжлалт унтрахгүй гүйдэл	1.30	2цаг(In>63A)，1цаг(In≤63A)	Туршилт 1-ийн дараа шууд

Түгээх таслуурын агшин зуурын үйлдлийн шинж чанарын тохиргооны утга 10In±20%, мотор хамгаалах таслуурын агшин зуурын үйлдлийн шинж чанарын тохиргооны утга 12In±20% байна.

Тул тус бүр нэгэн зэрэг асаалттай байх үед моторын хамгаалалтын хэт гүйдлийн гүйдлийн таслагчийн урвуу цагийн таслах үйл ажиллагааны шинж чанар

Үгүй	I/In	Цаг тохируулах	Анхны төлөв	Тайлбар
1	1.0	>2 цаг	Хүйтэн
2	1.2	≤2 цаг	Туршилт 1-ийн дараа шууд
3	1.5	≤4мин	Хүйтэн	10≤n≤225
3	1.5	≤8мин	Хүйтэн	≤ 630-д 225 <
4	7.2	4с≤T≤10с	Хүйтэн	10≤In≤225
4	7.2	6s≤T≤20s	Хүйтэн	≤ 630-д 225 <

Температурын өөрчлөлтийг бууруулах хүчин зүйлсийн хүснэгт

Загвар/коэффицент/температур	+40℃	+45℃	+50℃	+55℃	+60℃
NDM1-63	1	0.94	0.88	0.80	0.72
NDM1-100	1	0.95	0.89	0.84	0.76
NDM1-225	1	0.96	0.91	0.87	0.82
NDM1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
NDM1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

Тойм ба суурилуулах хэмжээсүүд

NDM1-63、 125、1 60、250 Самбарын урд талын утаснуудын тойм ба суурилуулах хэмжээ

NDM1-400、 630、 800、 1000 Самбарын урд талын утаснуудын тойм ба суурилуулалтын хэмжээ

Хэлхээ таслагчийн хэрэгслүүд

1. Хэлхээ таслагчийн дотоод нэмэлт хэрэгсэл

1.1 Шунтыг суллах

Шунтын суллах нэрлэсэн хяналтын тэжээлийн хүчдэл: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70%~110% хооронд байх үед таслуурыг найдвартай эвдэж чадна.

Шунтын суллах тэжээлийн хэвийн хүчдэл нь DC24V байх үед зэс утасны хамгийн их урт нь дараах шаардлагыг хангасан байх ёстой.

Үнэлгээтэй хяналт тэжээлийн хүчдэл Uc(DC24V)/Дамжуулагчийн талбай	1.5 мм²	2.5 мм²
100% Uc 85% Uc	150м 100м	250м 160м

Дээрх хүснэгтийн шаардлагыг хангаагүй тохиолдолд шунт суллах хяналтын хэлхээг дараах зургийг ашиглан төлөвлөхийг зөвлөж байна

1.2 Хүчдэл багатай

Эрчим хүчний хангамжийн хүчдэл нь хязгаарын 70% -иас 35% -иас доогуур хүчдэлийн суллах нэрлэсэн хүчдэл хүртэл буурах үед бага хүчдэлийн таслуур найдвартай тасардаг; тэжээлийн хүчдэл нь нэрлэсэн хүчдэлийн доогуур хүчдэлийн 35% -иас доогуур үед , Хэлхээ таслагчийг хаахаас сэргийлэхийн тулд бага хүчдэлийг суллах; тэжээлийн хүчдэл нь доогуур хүчдэлийн суллах нэрлэсэн хүчдэлийн 85% -иас их байх үед бага хүчдэлийн тайлах нь таслуур хаагдсан эсэхийг баталгаажуулдаг. Бага хүчдэлийн ялгаруулалтыг AC50Hz, 230V, 400V-ээр үнэлдэг.

Тусгай тэмдэглэл: Хэлхээний таслуур нь зөвхөн хэвийн онгойж, хаагдах боломжтой хэвийн хүчдэлтэй бага хүчдэлд байдаг.

1.3 Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар

Урьдчилсан төлбөрт зориулалтын тоолуурын Ue нэрлэсэн ажиллах хүчдэл нь AC230/50Hz бөгөөд (65% ~ 110%) Ue-ийн хүрээнд хэвийн ажиллах боломжтой. Ctrl-г таслах үед таслуур нээгдэхийг 0.5-2 секундээр хойшлуулна. Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбарын холболтын схем

1.4 Туслах контактууд ба дохиоллын контактуудын нэрлэсэн утгыг 5-р хүснэгтэд үзүүлэв

Ангилал

Уламжлалт дулааны гүйдэл (Ith)

Хэзээ нэрлэсэн гүйдэл

AC 400V Ie(AC-15)

Хэзээ нэрлэсэн гүйдэл

DC 220V Ie(DC-13)

Туслах холбоо

0.4

0.15

Сэрүүлгийн холбоо барих

0.3

0.15

а. Туслах холбоо

б. Сэрүүлгийн холбоо барих

Хэлхээ таслагч хэвийн нээгдэж, хаагдах үед дохиоллын контактууд ажиллахгүй, дохиоллын контактууд нь зүгээр уналт эсвэл алдаа гарсаны дараа хэвийн нээх болон хэвийн хаалтын хооронд шилждэг.

2. Хэлхээ таслагчийн гадаад нэмэлт хэрэгсэл

2.1 Моторын ажиллах механизм. Үнэлгээний утга ба кодыг Хүснэгт 6-д үзүүлэв.

Ангилал/Загвар	NDM1-63. 125.160. 250	NDM1-400. 630. 800. 1000
Бүтцийн төрөл	Цахилгаан соронзон	Мотор
Хувьсах хүчдэлийн код	AC50Hz, 230V, 400	AC50Hz, 230V, 400
DC хүчдэлийн код	DC110V, 220V	DC110V, 220V

ТАЙЛБАР: Цахилгаан ажиллах механизмтай таслуур унтарсны дараа цахилгаан ажиллах механизм нь таслуурын тэврэлтийг дахин хийх ёстой бөгөөд дараа нь хааж болно.

Холбогдох үсэг	Функцийн нэр	Загварт тохирсон функц
a	Загварын онцлог	NDM1 цутгасан хайрцаг Хэлхээ таслагч
b	Хүрээний үнэлгээтэй одоогийн код	63A, 125A, 160A, 250A、 400A, 630A, 800A, 1000А
c	Эвдрэх чадварын шинж чанар код	стандарт эвдрэл төрөл;
d	Үйлдлийн горимын код	Бариулын код байхгүй үйл ажиллагаа; Цахилгааны хувьд P үйл ажиллагаа; Бариулыг эргүүлэхэд зориулсан Z ажиллагаа
e	Туйл	3-гурван шон; 4-дөрвөн туйл
f	Нэр гаргах	2 Цахилгаан соронзон суллах; 3 Давхар хувилбар
g	Дагалдах хэрэгсэл	00 Дагалдах хэрэгсэлгүй 08 Сэрүүлгийн холбоо барих 10 Шунт суллах 20 Туслах холбоо 30 Бага хүчдэлийг суллах 40 Шунт гаргах, Туслах контакт 50 Шунтын суллах, Доод хүчдэлийн суллах 60 Туслах контактуудын хоёр багц 70 Туслах контакт, Бага хүчдэлийн тайлах 18 Шунт суллах, Сэрүүлгийн контакт 28 Туслах контакт, Сэрүүлгийн контакт 38 Доод хүчдэлийн уналт, Сэрүүлгийн контакт 48 Шунт гаргах, Туслах контакт, Сэрүүлгийн контакт 58 Шунт тайлах, Бага хүчдэл гаргах, Сэрүүлгийн контакт 68 Туслах контактуудын хоёр багц, Сэрүүлгийн контакт 78 Туслах контакт, Бага хүчдэлийн тайлах, Сэрүүлгийн контакт 10Y Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар 40Y Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар, Туслах контакт 50Y Урьдчилсан төлбөрт тоолуур тусгай зориулалтын хувилбар, Туслах контакт, Бага хүчдэлийн тайлах 18Y Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар, Сэрүүлгийн холбоо барих 48Y Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар, Туслах контакт, Сэрүүлгийн контакт 58Y Урьдчилсан төлбөрт тоолууртай зориулалтын хувилбар, Доод хүчдэлийн тайралт, Сэрүүлгийн контакт
h	Өргөдөл	код байхгүй хуваарилалт; моторын хувьд 2 хамгаалалт
i	Уламжлалт бүтээгдэхүүн	Код байхгүй; T ил тод бүрэх бүтээгдэхүүн
j	Хүчдэл	10、16、20、25、32、63、80、100、125、160、180、200 、225、250、315、350、400、500、630、700、800、1000

Жишээ нь: NDM1-63/ 33102 63А гэдэг нь NDM1 төрлийн цутгасан хайрцагны таслуур, рамны нэрлэсэн гүйдэл 63А, таслах хүчин чадал нь стандарт төрөл, бариулын ажиллагаатай, 3 шонтой, давхар султай, моторын хамгаалалтын зориулалттай, нэрлэсэн гүйдэл 63А гэсэн үг. .

Сонголт, суурилуулалт, ашиглалт нь бүтээгдэхүүний гарын авлага эсвэл холбогдох үндэсний стандартад нийцсэн байх ёстой.

Тайлбар: N туйлтай төрлийн 4P таслуур нь A-төрөл, B-төрөлд хуваагддаг бөгөөд энэ нь Btype-д өгөгдмөл гэж заагаагүй болно.
