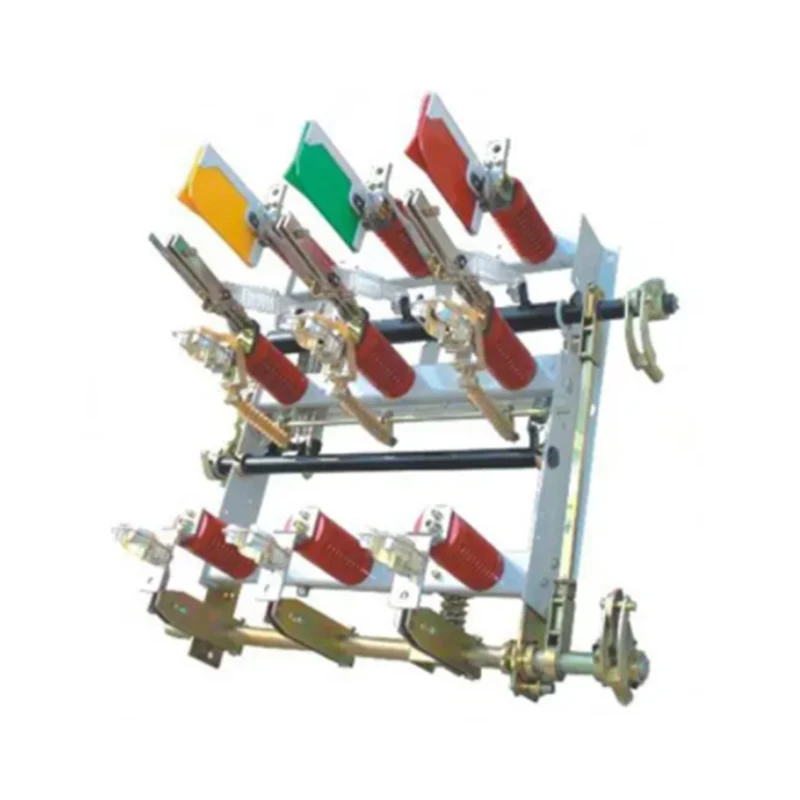

FN7-12 цуврал дотор өндөр хүчдэлийн агаарын ачааллыг таслах унтраалга

Өргөдөл

FN7-12 нь агаарын өндөр хүчдэлийн ачааллыг таслах шинэ төрлийн унтраалга юм. Энэ нь хувьсах гүйдлийн 50 Гц, нэрлэсэн хүчдэл 12 кВ гурван фазын хувьсах гүйдлийн системд тохирох ачааллын гүйдэл, хаалтын богино залгааны гүйдэл юм.

Төрөл FN7-12 цувралын доторх өндөр хүчдэлийн агаарын ачааллыг таслах унтраалга

Ажлын нөхцөл

● Орчны температур: -25 °C~ 40°C;

● Өндөр: <1000м;

● Харьцангуй чийгшил: өдрийн дундаж <95%; Сарын дундаж <90%;

● Талбай дээр идэмхий, шатах, тэсрэх хий, уур байх ёсгүй;

● Байнга хүчтэй чичиргээ байхгүй.

FN7-12 цувралын доторх өндөр хүчдэлийн агаарын ачааллыг таслах унтраалгын техникийн параметрүүд

Үндсэн үзүүлэлтүүд Тайлбар: (-) (А)гүйгээр 1-р хүснэгттэй

Үнэлгээтэй параметрүүд Хүснэгт 2

fUse-ийн нэрлэсэн параметрүүд Хүснэгт 3

A*: довтлогчтой.

Ерөнхий бүтцийн зураг ба суурилуулах хэмжээ (нэгж мм)

Зураг 1 FN7-12 ачааллын шилжүүлэгчийн тойм ба суурилуулалтын хэмжээ

1. Нуман унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Суурь 5. Динамик контакт хутга 6. Статик контакт хутга 7. Пүршний энерги хадгалах төхөөрөмж (үндсэн тэнхлэгийн ханцуйн дотор) 8. Гол хутга эргүүлэх гар

Зураг 2 FN7-12DXL ачааллын шилжүүлэгчийн тойм ба суурилуулалтын хэмжээ

1. Нуман унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Суурь 5. Динамик контакт хутга 6. Статик контакт хутга 7. Пүршний энерги хадгалах төхөөрөмж (үндсэн тэнхлэгийн ханцуйн дотор) 8. Газардуулагч хутга 9. Үндсэн хутга хаах эргүүлэх гар 10. Газардуулах хутга хаах эргүүлэх гар

Зураг 3 FN7-12DXLR тусгаарлагдсан төрлийн ачааллын шилжүүлэгчийн тойм ба суурилуулах хэмжээ

1. Нуман унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Газардуулагч хутга 5. Суурь 6. Динамик контакт хутга 7* Статик контакт хутга 8. Гал хамгаалагч 9* Пүршний эрчим хүчийг хадгалах төхөөрөмж (үндсэн тэнхлэгийн шон дотор) 10. Газардуулгын эрчим хүч хуримтлуулах пүрш 11. Түгжих төхөөрөмж 12. Гол хутга хаах, нээх эргүүлэх гар 13. Газардуулгын хутга хаах ба нээх эргүүлэх гар

Зураг 4 FN7-12R тусдаа төрлийн ачааллын шилжүүлэгчийн тойм ба суурилуулах хэмжээ

1. Нуман унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Суурь 5. Динамик контакт хутга 6. Статик контакт хутга 7. Пүршний эрчим хүч хадгалах төхөөрөмж (үндсэн тэнхлэгийн ханцуйн дотор) 8. Гал хамгаалагч 9. Үндсэн knife хаах, нээх эргүүлэх гар

Зураг 5 FN7-12DXLRA нэгдсэн төрлийн ачааллын шилжүүлэгчийн тойм ба суурилуулалтын хэмжээ

1 .Нум унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Цохилтын төрөл Гал хамгаалагч 4. Тусгаарлагчийн суурь 5. Газардуулгын хутга 6. Суурь 7. Динамик контакт хутга 8. Үндсэн хутга хаах пүрш 9. Статик контактын энерги10. Газардуулга -хадгалах пүрш 11. Хутга нээх гол пүрш 12. Түгжих төхөөрөмж 13. Гол хутга хаах & нээх эргүүлэх гар м 14. Газардуулах хутга хаах & нээх эргүүлэх гар

Зураг 6 FN7-12C ачааллын шилжүүлэгчийн тойм ба суурилуулалтын хэмжээ

1. Нуман унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Суурь 5. Динамик контакт хутга 6. Статик контакт хутга 7. Пүршний эрчим хүчийг хадгалах төхөөрөмж (үндсэн тэнхлэгийн ханцуйн дотор) 8. Хавтан

Зураг 7 FN7-12CR тусдаа төрлийн ачааллын шилжүүлэгчийн тойм ба суурилуулах хэмжээ

1.Нум унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Тусгаарлагч 4. Суурь 5. Динамик контакт хутга 6. Статик контакт хутга 7. Пүршний эрчим хүчийг хадгалах төхөөрөмж (үндсэн тэнхлэгийн ханцуйн дотор) 8. Гал хамгаалагч 9. Хавтан

Зураг 8 FN7-12CDXLRA нэгдсэн төрлийн ачааллын унтраалга тойм болон суурилуулах хэмжээ

1.Нум унтраах хутга 2. Нумантай холбоо барих хэсэг ба нуман унтраах камер 3. Цохилттой гал хамгаалагч 4. Газардуулагч хутга 5. Тусгаарлагч 6. Суурь 7. Үндсэн хутга хаах пүрш 8. Динамик контакт хутга 9. Статик контакттай хутга 10.Earth эрчим хүчний хадгалалт. пүрш 11. Гол хутга нээх пүрш 12. Хавтан 13. Зураг 11
