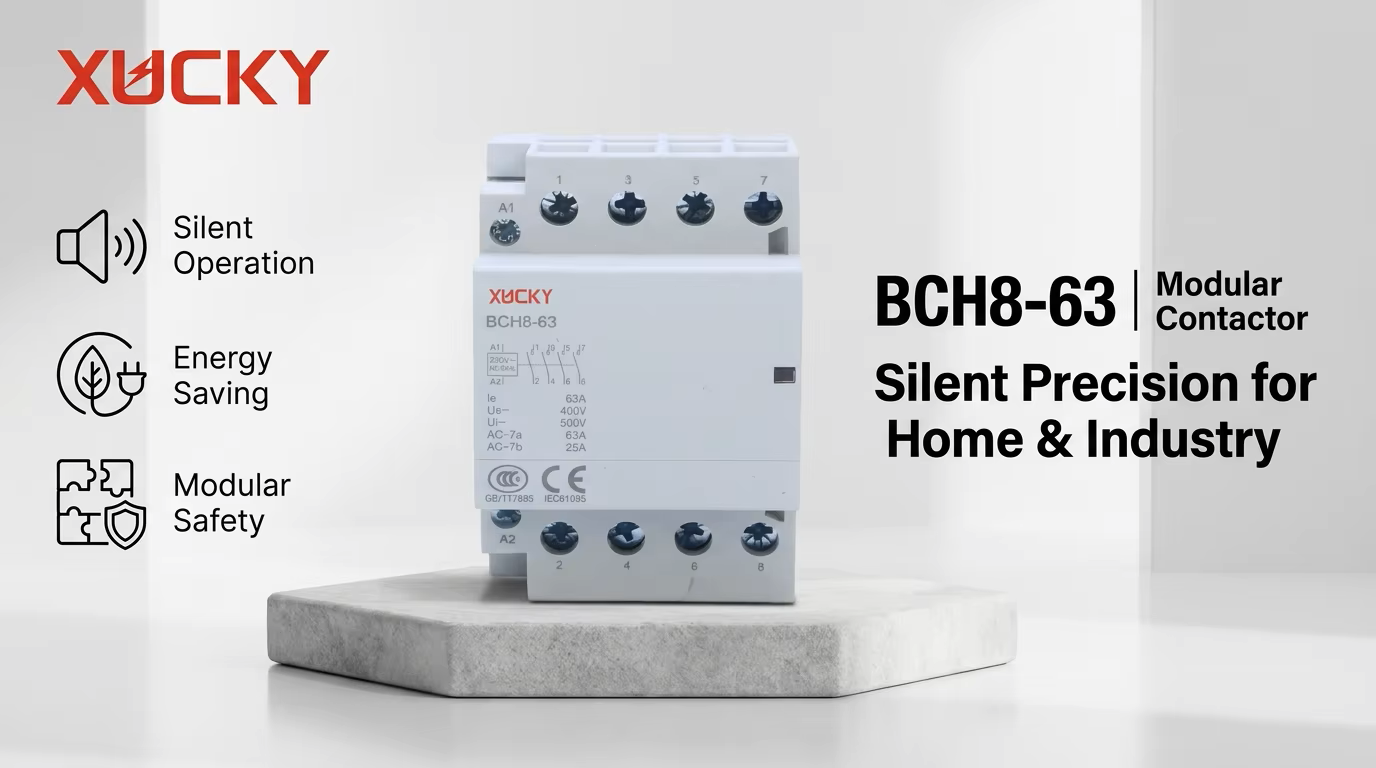

BCH8 модуль контакторыг (мөн аналог контактор ба архитектурын контактор гэж нэрлэдэг) голчлон хувьсах гүйдлийн 50Гц/60Гц, 400В хүртэлх нэрлэсэн ажлын хүчдэл, 100А хүртэлх нэрлэсэн ажлын гүйдэл бүхий эрчим хүчний системд ашиглагддаг. Эдгээрийг AC-1 ба AC-7a (индуктив бус эсвэл бага индуктив ачаалал, эсэргүүцлийн зуух, гэр ахуйн цахилгаан хэрэгсэл болон ижил төстэй бага индуктив ачаалал) -д алсын унтраалга, хяналтын хэлхээ болгон ашигладаг. Үүнийг гэр ахуйн моторын ачааллыг хянахад ашиглаж болно. Модульчлагдсан контактуудыг богино залгааны гүйдэлд ашиглах боломжгүй тул тэдгээрийг ашиглахдаа богино залгааны хамгаалалтын хэрэгслийг (жижиг таслуур гэх мэт) сонгох хэрэгтэй. Энэ нь IEC 61095 стандартыг хангасан. BCH8 контактор нь туслах удирдлага, хамгаалалт, заагч функцийг өргөтгөх боломжтой. BCH8 модуль контактор нь индукцгүй буюу бага индуктив ачаалал, эсэргүүцлийн зуух, гэр ахуйн цахилгаан хэрэгсэл болон түүнтэй адилтгах бага индуктив ачаалал, гэр ахуйн мотор гэх мэтийг хол зайд холбох, салгахад ашигладаг хяналтын төхөөрөмж юм. BCH8 модуль контактыг ихэвчлэн орон сууц, зочид буудал, орон сууц, оффисын барилга, олон нийтийн барилга, худалдааны төв, биеийн тамирын заал болон бусад газруудад автомат удирдлагын функцэд хүрэх.
(1) Аналог болон дижитал хяналтын төхөөрөмж нь шинэ бүтэцтэй, авсаархан хэмжээтэй.
(2) Суурилуулалтын тойрог, хэмжээсийг модульчлах, аюулгүй ашиглах, хяналтын гэрэлтүүлгийн хайрцагт суурилуулсан жижиг таслууртай хослуулж болно.
(3) Өндөр чанартай тусгаарлагч материалыг ашиглах нь аюулгүй байдлыг ихээхэн сайжруулдаг.
(4) Ажиллаж буй байдлын индикаторын цонхтой үзэсгэлэнтэй дүр төрх.
(5) Дуу чимээ байхгүй, зочид буудал, эмнэлэг болон бусад газарт тохиромжтой.
Орчны агаарын температур: Орчны агаарын температурын дээд хязгаар нь + 60℃, доод хязгаар нь – 5℃ байна. Хувьсах гүйдлийн контакторыг хуваарилах хайрцагт суурилуулсан үед дулаан ялгаруулалтыг хөнгөвчлөхийн тулд хоёр талдаа холбогчийг угсарсан байх ёстой. Өндөр: Суурилуулалтын талбайн өндөр нь 2000м-ээс ихгүй байна.
Агаар мандлын нөхцөл: Суурилуулалтын температур +60℃ байх үед агаарын харьцангуй чийгшил 50%-иас хэтрэхгүй. Илүү өндөр харьцангуй чийгшлийг + 20℃ хүртэл 90% хүртэл бага температурт зөвшөөрнө. Температурын өөрчлөлтөөс болж үе үе конденсац үүсэхийн тулд тусгай арга хэмжээ авах шаардлагатай.
Бохирдлын зэрэг: II зэрэг.
Суурилуулалтын ангилал: II.
Суурилуулах арга: TH35-7.5 төрлийн чиглүүлэгч төмөр замыг угсрахад ашигладаг. Суурилуулалтын талбайд мэдэгдэхүйц нөлөөлөл, чичиргээ байхгүй. Энэ нь босоо байдлаар суурилагдсан. Суурилуулалтын гадаргуу ба аливаа чиглэлийн хоорондох налуу нь 5 градусаас ихгүй байна.
Квотын систем
A) Найман цагийн ажлын систем: Энэхүү ажлын систем нь үндсэн ажлын систем юм. Модульчлагдсан контакторын тохиролцсон чөлөөт агаарын халаалтын Ith гүйдлийг энэхүү ажлын системээр тодорхойлно.
B) Завсрын үечилсэн ажлын систем: Хувьсах гүйдлийн контакторын ажиллах давтамж 30 дахин/цаг, ачааллын коэффициент 40% байна.
Үйлдлийн (үйл ажиллагааны) нөхцөл
Хүрээлэн буй орчны агаарын температурын – 5 +60 ℃ байх үед контакторын сорох ороомогыг цахилгаан хангамжийн хүчдэлийг хянах квотоор Us тогтворжуулж халаах үед контакторыг ямар ч үед найдвартай хаах хэрэгтэй. (85%~110%) Us-ийн хязгаарт хүчдэлтэй байх ба Us-ийн хяналтын тэжээлийн тэжээлийн хэвийн хүчдэлийн 75% - 20% хооронд суллагдсан ба салгагдсан.
Бүтээгдэхүүний амьдрал
Механик ашиглалтын хугацаа: Модульчлагдсан контакторын механик ашиглалтын хугацаа 1 сая дахин багагүй байна.
Цахилгаан ашиглалтын хугацаа: Аналог контакторын цахилгаан ашиглалтын хугацаа 100,000 дахин багагүй байна.
Суулгахын өмнө модульчлагдсан контактын техникийн өгөгдлийг (нэрлэсэн хүчдэл, гүйдэл, ажиллах давтамж гэх мэт) шалгах шаардлагатай.
Суулгахдаа тогтоосон нөхцлийн дагуу суурилуулах ёстой. Контаторын ороомгийн A1 терминал нь дээшээ харсан байх ёстой бөгөөд хүмүүсийн харааны зуршилд нийцсэн байх ёстой.
Металл бэхэлгээний хавтан бүхий контактууд нь зөв газардуулгатай байх ёстой.
Терминалын боолтыг чангалах хэрэгтэй. Зөв холболтыг шалгасны дараа үндсэн контактыг ашиглахаас өмнө хэд хэдэн удаа салгах хэрэгтэй.
Модуль контакторыг ашиглахад хэвийн бус дуу чимээ илэрвэл төмрийн голын шонгийн гадаргуу дээр шороо байж болзошгүй тул шонгийн гадаргууг арчина уу.
Модульчлагдсан контактыг ашиглахдаа бүтээгдэхүүний бүх хэсгийг тогтмол шалгаж байх ёстой. Хөдөлгөөнт хэсгүүд нь гацах ёсгүй бөгөөд бэхэлгээг сулруулж болохгүй. Хэрэв эд анги гэмтсэн бол тэдгээрийг цаг тухайд нь солих шаардлагатай.
BCH8 модуль контактыг том хэмжээний гэрэлтүүлгийн хэлхээний удирдлага, нийтийн халуун усны хяналт, газрын гүний дулааны эрчим хүчний хангамжийн хяналт, хөшигний автомат удирдлага, жижиг моторын удирдлага болон бусад салбарт ашиглаж болно.
Зүгээр дээ. Зочид буудал, зочид буудал, буудал, эмнэлэг, оффисын барилга гэх мэт олон нийтийн томоохон газруудад бүх төрлийн цахилгаан тоног төхөөрөмжийг үр дүнтэй хянах боломжтой бөгөөд үүнийг ухаалаг барилгын системийн хамгийн сайн гүйцэтгэлийн нэгж болгон ашиглаж болно. Хэсэг.
Банк, Үйлдвэр худалдаа, Татвар, Харилцаа холбоо, Эмнэлэг, Шуудан, Санхүүгийн товчоо, Хөдөлмөрийн товчоо, Боловсон хүчний товчоо, Нийгмийн хамгааллын товчоо, Төрийн нэг цэгийн үйлчилгээний газар, Даатгал, Тээврийн хэрэгсэл, Тээвэр Windows үйлчилгээний салбарууд болох захиргааны товчоо, консулын газар, орох-гарах, гааль, хяналт, хорио цээрийн товчоо, өвчнөөс урьдчилан сэргийлэх, хянах төв, техникийн хяналтын товчоо, бүтээгдэхүүний үйлчлүүлэгчдэд үйлчлэх төв гэх мэт.
1. Суулгахын өмнө Модуль контактор нь ашиглалтын хүрээ, ажлын хэвийн нөхцөлд нийцэж байгаа эсэхийг шалгана.
2. BCH8 контакторын холболтын горим зөв байх ёстой.
3. BCH8 модуль контакт нь утсыг залгахдаа холболтын шурагыг чангалах ёстой.
