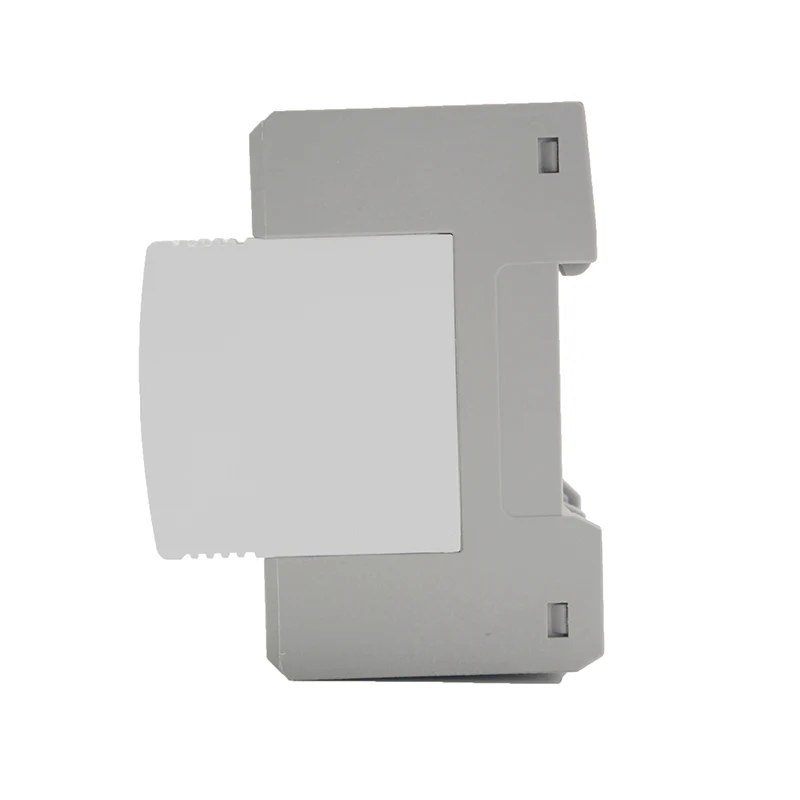

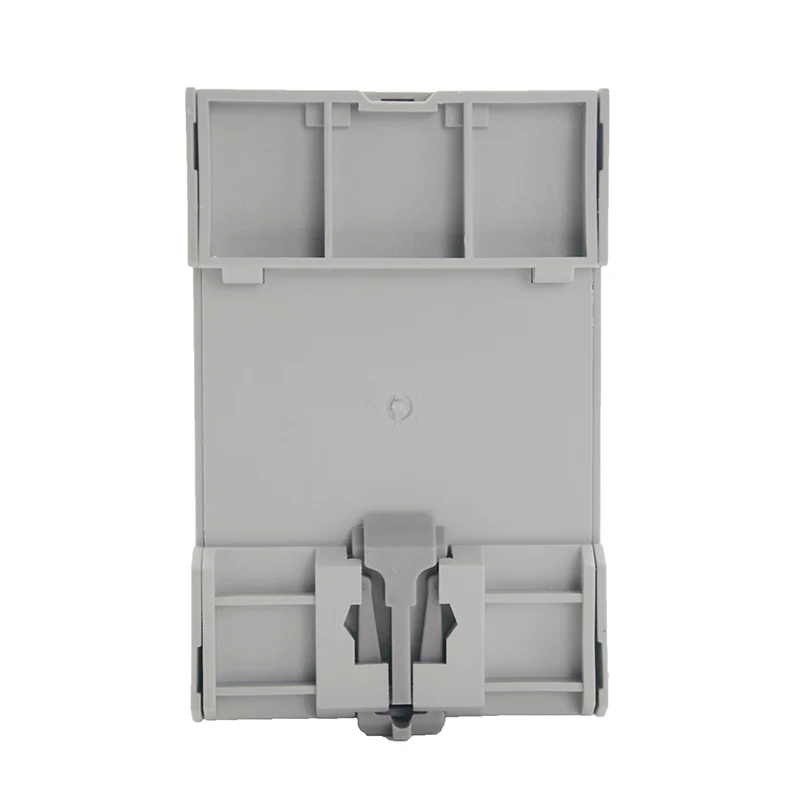

SPD хүчдэлээс хамгаалах төхөөрөмж

Хэрэглээний хамрах хүрээ

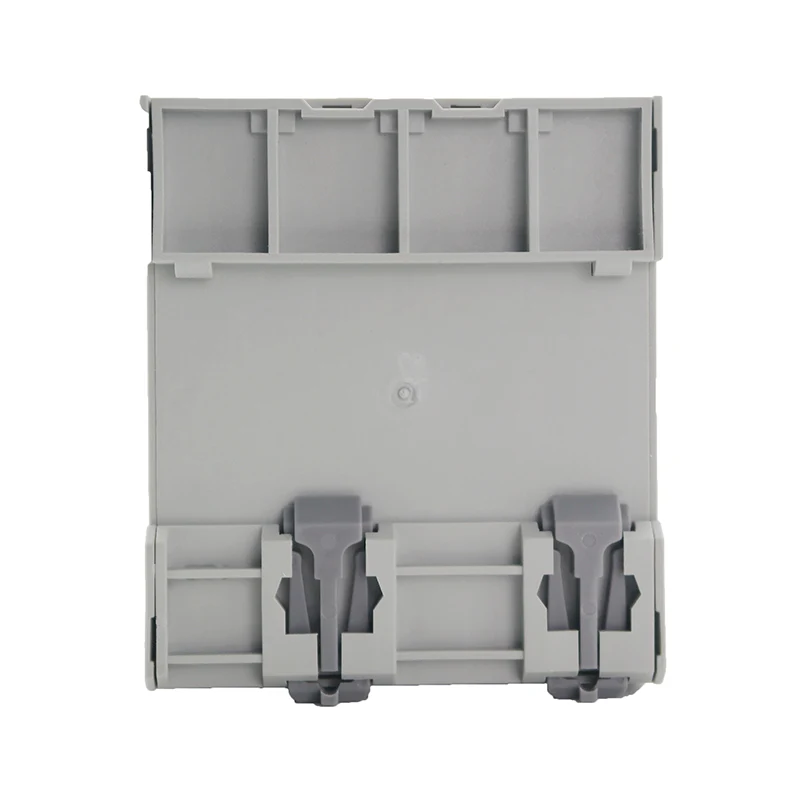

XUCKY SPD хэт хүчдэлээс хамгаалах төхөөрөмж, B, C, D цувралын том гүйдлийн модульчлагдсан SPD хүчдэлээс хамгаалах төхөөрөмж нь 50/60 Гц AC, TT, IT, TN-S, TN-C, TN-C-S нэрлэсэн хүчдэлийн цахилгаан хангамжийн системд ашиглагддаг. 380 В ба түүнээс доош хүчдэлтэй, аянга буух эсвэл хэт их хүчдэлээс үүссэн цахилгааны сүлжээг хамгаалах. Энэхүү загвар нь IEC61643-1 дээр суурилж, 100 кА аянгын гүйдлийг гадагшлуулах чадвартай, хайрцаг 35 мм-ийн цахилгаан төмөр замд суурилуулсан, салгах төхөөрөмж автоматаар цахилгаан сүлжээнээсээ гарах бөгөөд энэ хооронд статус заагч ногоонаас улаан болж хувирна. SPD хүчдэлээс хамгаалах төхөөрөмж нь нийтлэг горим (MC) болон дифференциал горим (MD) гэсэн хамгаалалтын горимтой.

SPD хүчдэлээс хамгаалах төхөөрөмж нь IEC61643-1 стандартын шаардлагад нийцдэг.

Хүчдэлээс хамгаалах төхөөрөмжийн үүрэг

SPD хүчдэлийн хамгаалалтын төхөөрөмж нь цахилгаан хангамжийн системийн хэвийн тэжээлийн хангамжийг хангахын тулд хэвийн нөхцөлд маш сайн шугаман бус варисторыг ашигладаг, хүчдэлээс хамгаалах төхөөрөмж өндөр эсэргүүцлийн төлөвтэй, гүйдэл алдагдах нь бараг тэг байдаг. Цахилгаан системийн хэт их ачаалал гарч ирэхэд нь Аюулгүй байдлын ажлын байрны хязгаарлалт, тоног төхөөрөмжийн хязгаарлалт. Үүний зэрэгцээ хэт хүчдэлийн энерги ялгардаг. Дараа нь, мэс заслын хамгаалалтын төхөөрөмж хурдан, цахилгаан системийн хэвийн тэжээлийн хангамжид нөлөөлөхгүй өндөр батерейны төлөвт хурдан гарсан.

Бүтэц ба ажиллах зарчим

Гурван фазын дөрвөн утастай систем дэх SPD хүчдэлийн хамгаалалтын төхөөрөмж нь гурван фазын шугам болон тэг шугамын газардуулгын утас хооронд холбогдсон. Хүчдэлээс хамгаалах төхөөрөмж хэвийн нөхцөлд, цахилгааны сүлжээнд аянга буух болон бусад шалтгааны улмаас үүссэн хүчдэлийн хэт их хүчдэл гарч ирэх үед хүчдэлээс хамгаалах төхөөрөмж нано секундын дотор дэлхийд хүчдэл авч, цахилгаан тоног төхөөрөмжийг хамгаалахын тулд нэн даруй ажиллах болно. цахилгаан сүлжээнд. Хүчдэлийн хүчдэл хамгаалагчаар дамжих үед алга болсны дараа хүчдэлийн хамгаалалтын төхөөрөмж өндөр эсэргүүцлийн төлөвт шилждэг бөгөөд ингэснээр цахилгаан сүлжээний хэвийн үйл ажиллагаанд нөлөөлөхгүй.

Бүтээгдэхүүний онцлог

★ өндөр үзүүлэлттэй цайрын исэл варистор хальсны бие даасан оюуны өмчийн эрхийг ашиглах

★ металл бамбай хамгаалалтын модуль дотор мэргэжлийн технологийг ашиглах

★ суурилуулсан хэт гүйдлийн хэт халалт, температурын хяналтын хэлхээний технологи

★ Сэрүүлгийн дохио нь тодорхой, ногоон (хэвийн), улаан (гэмтэлтэй)

★ модулийн дизайн, хялбар суурилуулах, засвар үйлчилгээ, хялбар засвар үйлчилгээ

★ алсын холбооны интерфейстэй, алсаас хянах боломжтой

Техникийн үндсэн үзүүлэлтүүд

Диаграм

Үндсэн бүтэц, үйл ажиллагааны зарчим

Гурван фазын дөрвөн утастай системд гурван фазын шугам, төвийг сахисан шугам нь өгзөгний хоорондох хамгаалагчаар холбогддог.

Хэвийн нөхцөлд хамгаалагч өндөр эсэргүүцэлтэй байх ба цахилгааны сүлжээнд аянга буух болон бусад шалтгааны улмаас хэт их хүчдэл үүссэн тохиолдолд нано секундын дотор хамгаалагчийг яаралтай асааж, хэт хүчдэлийг нэвтрүүлэх болно. газарт орж, улмаар цахилгаан сүлжээн дэх цахилгаан тоног төхөөрөмжийг хамгаална.

Хүчдэлийн хүчдэл хамгаалагчаар дамжиж, алга болоход хамгаалагч нь цахилгаан сүлжээний хэвийн үйл ажиллагаанд нөлөөлөхгүйн тулд өндөр эсэргүүцлийн төлөв рүү буцдаг. Хүчдэлээс хамгаалагчийн цахилгаан схемийг доор үзүүлэв.

Тайлбар: 1, дулааны эвдрэлийн салгагч 2, варисторын хуудас

Суурилуулалтын байршил ба програм

■ Аянга цахилгаанаас хамгаалах C ангиллын SPD хамгаалагч.

■ LPZ0B эсвэл LPZ1 талбай болон LPZ2 хэсгийг суулгана.

■ Хүчдэлээс хамгаалах төхөөрөмжийг ихэвчлэн шалны хуваарилах хайрцаг, компьютерийн төв, харилцаа холбооны өрөө, цахилгаан шатны удирдлагын өрөө, кабелийн телевизийн өрөө, барилгын хяналтын өрөө, аюулгүй байдлын хяналтын төв, галын хяналтын төв, үйлдвэрлэлийн хяналтын өрөө, давтамж хувиргах төхөөрөмжийн хяналтын өрөө, эмнэлэгт суурилуулдаг. мэс заслын өрөө, эрчимт эмчилгээний тасаг, электрон төхөөрөмжөөр тоноглогдсон

ТОЙМ БОЛОН СУУРИЛУУЛАЛТЫН ХЭМЖЭЭ

1P

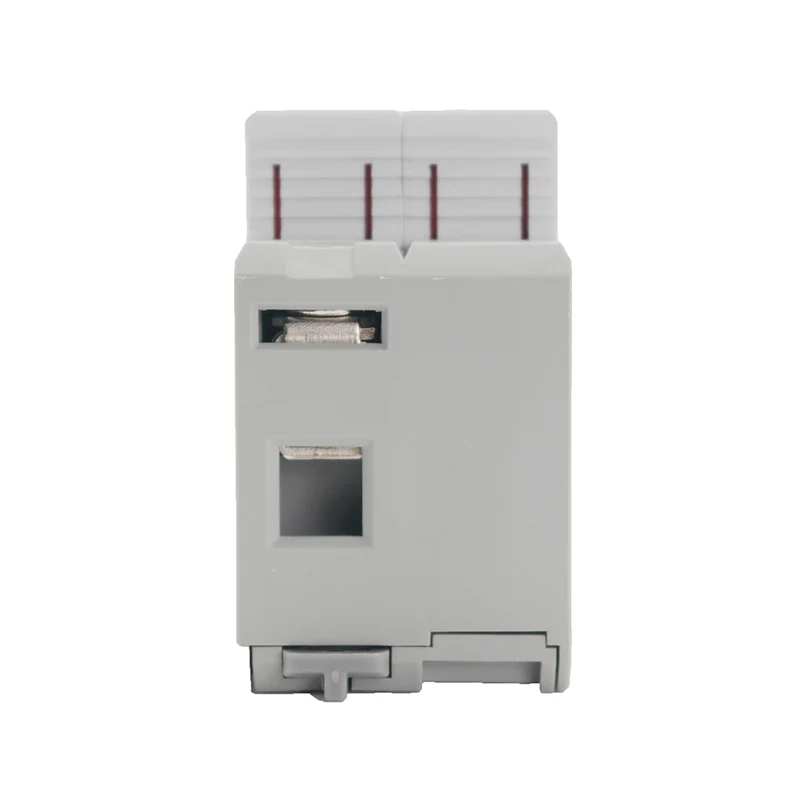

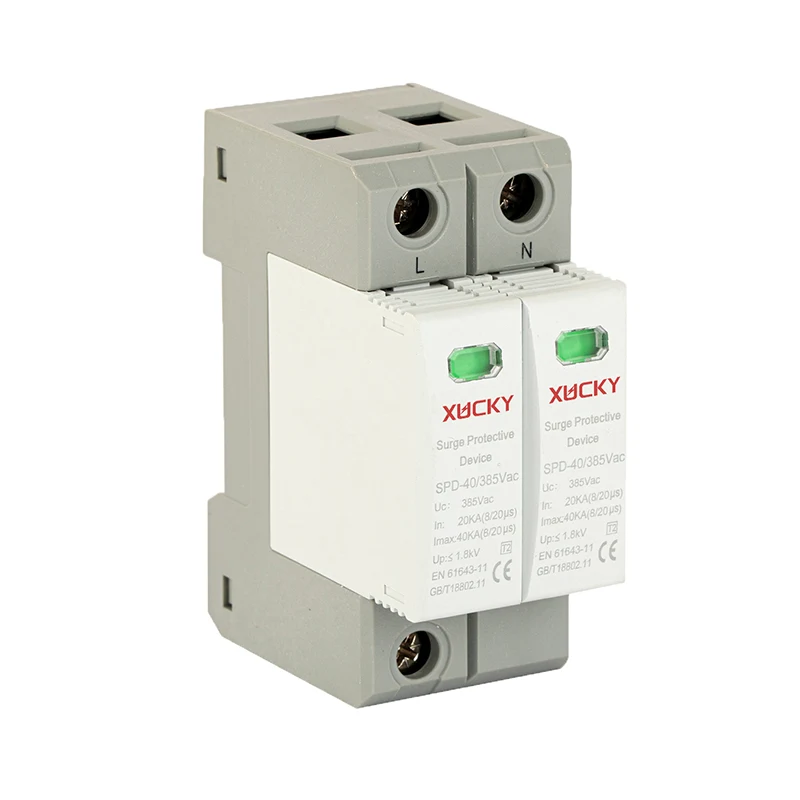

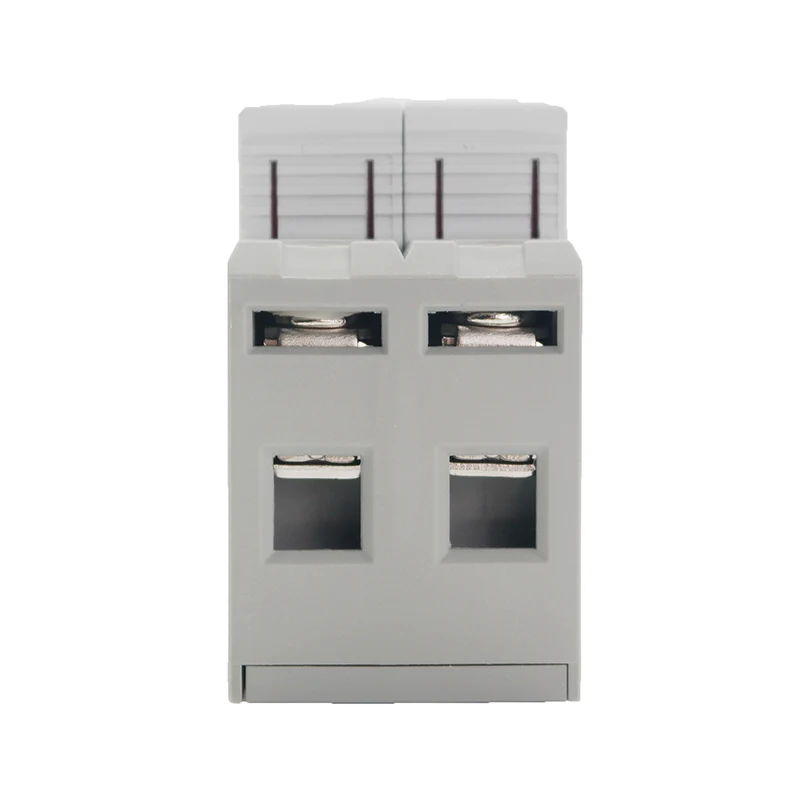

2P

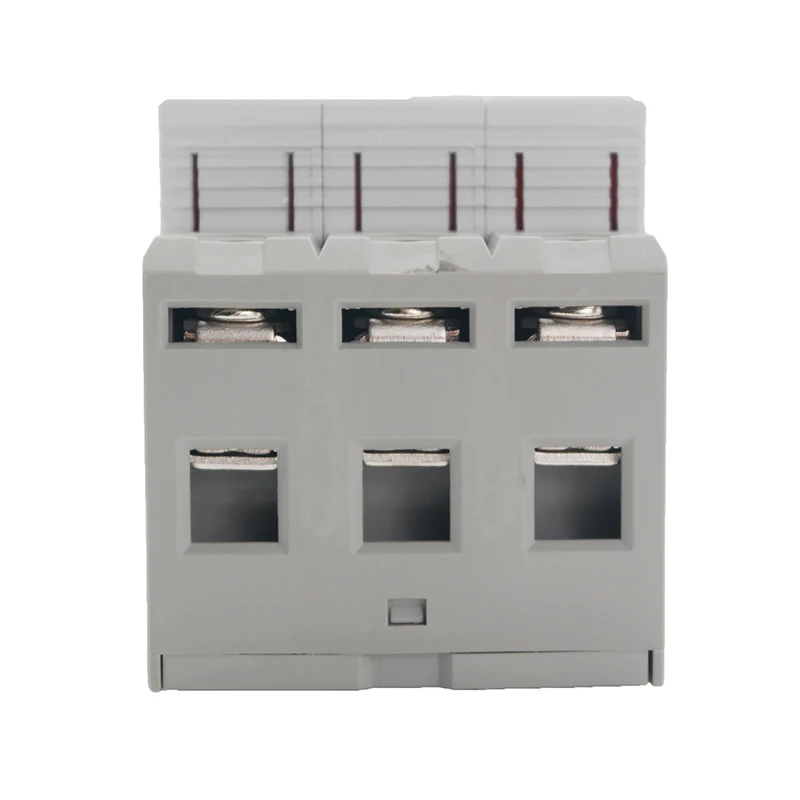

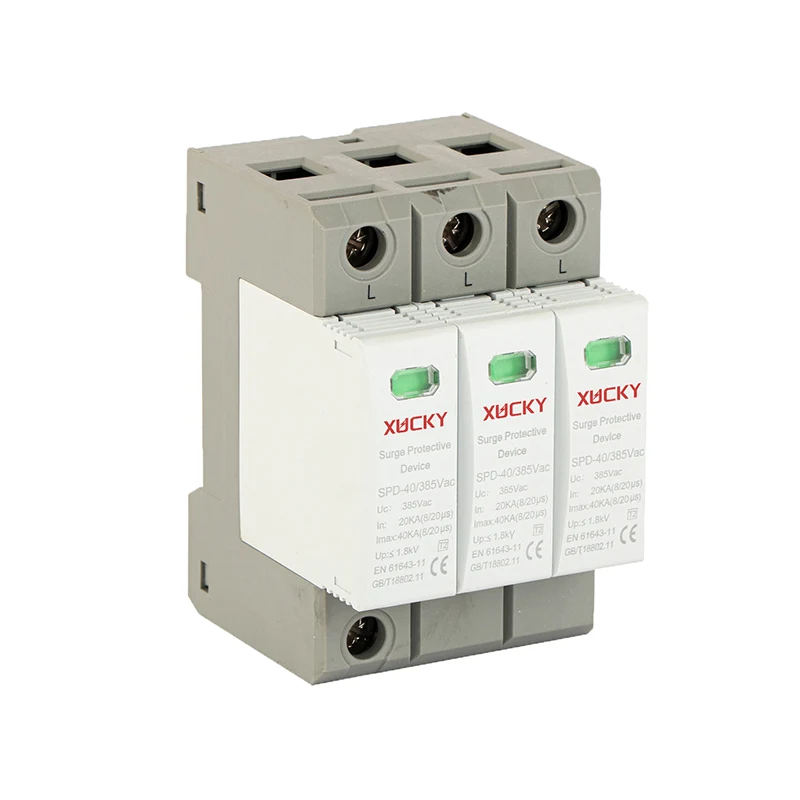

3P

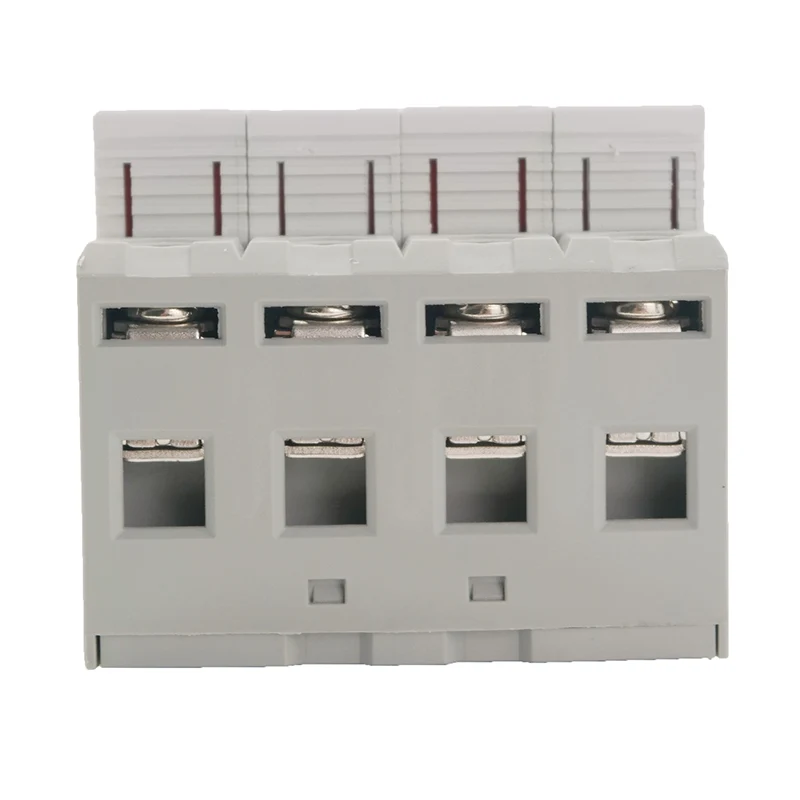

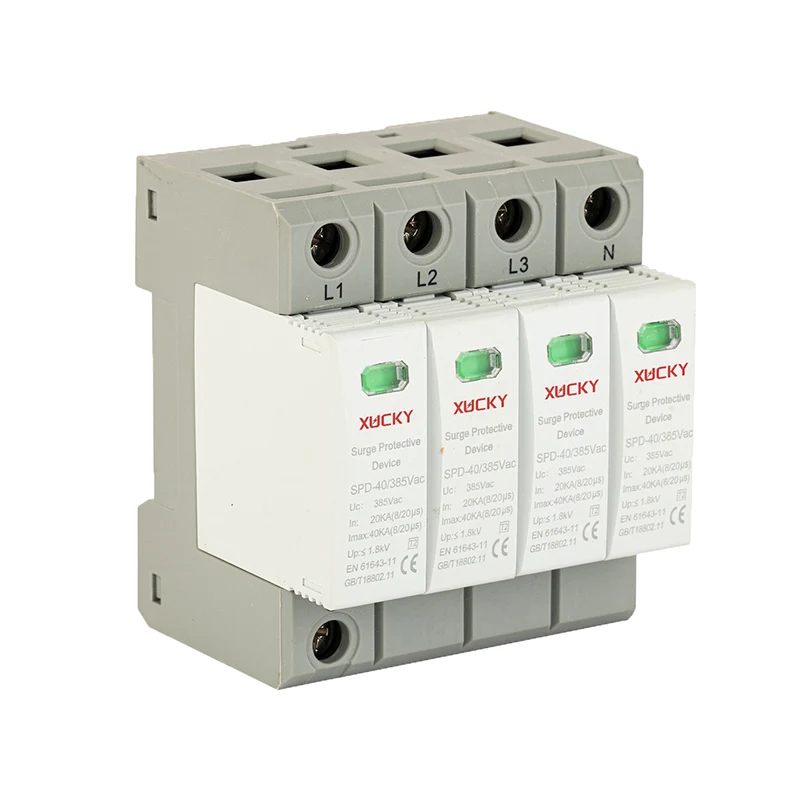

4P

Яагаад хэт хүчдэлээс хамгаалах хэрэгсэл ашиглах хэрэгтэй вэ?

Аянгын хор хөнөөлийн хүч маш их, цахилгаан гүйдлийн эх үүсвэрээс гадуур аянга буух нь хангалтгүй, аянгын долгион шууд болон шууд бусаар (цахилгаан соронзон индукцаар) бүх цахилгааны зам, металл суваг (цахилгаан дамжуулах шугам, дохионы шугам гэх мэт) довтлох болно. антен ба металл хоолой гэх мэт). Хэт хүчдэл, аянгын гүйдлийн хүчдэл нь сүлжээний систем, цахилгаан хэрэгсэл, цахим мэдээлэл, хөнгөн гэмтсэн шугам, төхөөрөмжид их хэмжээний хохирол учруулж, системийн саажилтыг үүсгэж, тоолж баршгүй алдагдалд хүргэнэ. Цахилгаан гүйдэл хурдацтай өөрчлөгддөг.
