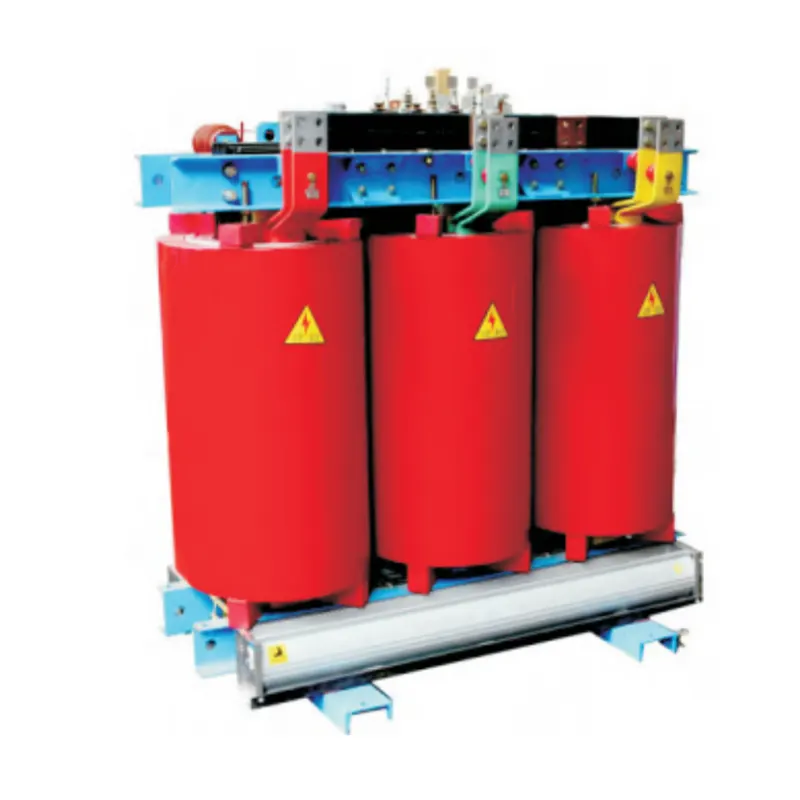

SCB10 Хуурай төрлийн цахилгаан трансформатор

Хятад дахь мэргэжлийн трансформатор үйлдвэрлэгч, нийлүүлэгчийн хувьд XUCKY нь танд өндөр чанарын SCB10 хуурай төрлийн цахилгаан трансформаторыг өгөхийг хүсч байна. Тосон трансформатортой харьцуулахад энэ төрлийн бүтээгдэхүүн нь аюулгүй байдал, галын гүйцэтгэл, засвар үйлчилгээний шаардлагуудын онцлог шинж чанартай боловч ихэвчлэн ижил нэрлэсэн хүчин чадалтай анхны өртөг өндөртэй, харьцангуй том тоног төхөөрөмжийн эзэлхүүнтэй байдаг.

Үндсэн бүрэлдэхүүн хэсэг ба барилга байгууламж

Соронзон гол: Өндөр зэрэглэлийн хүйтэн цувисан цахиурын ган хавтангаар хийсэн, нэг хуудасны зузаан нь ихэвчлэн 0.23 мм-ээс 0.3 мм-ийн хооронд байдаг бөгөөд энэ нь эргэлдэх гүйдлийн алдагдал болон гистерезисийн алдагдлыг үр дүнтэй бууруулдаг. Цөмийг шаталсан холбоосоор угсарч, бүтцийн тогтвортой байдал, дуу чимээ багатай байхын тулд соронзон бус материалаар бэхэлсэн.

Ороомог: Ороомог нь шилэн, Номекс эсвэл эпокси зэрэг тусгаарлагч материалаар боловсруулсан зэс эсвэл хөнгөн цагаан дамжуулагчаар хийгдсэн. Түүний бүтцийн загварт давхаргат, тугалган цаас, төвлөрсөн ороомог багтдаг бөгөөд тэдгээрийн дотор тугалган ороомог нь богино залгааны тэсвэрлэх чадвар, дулаан ялгаруулах чадвар сайтай байдаг.

Тусгаарлалтын систем: IEC 60076-11 стандартын температурын өсөлтийн хязгаарын дагуу ангилдаг бөгөөд үүнд B ангилал (130 ° C), F анги (155 ° C), H ангилал (180 ° C), C ангилал зэрэг нийтлэг ангиллаар ангилдаг. Эпокси давирхай цутгах процессыг дунд хүчдэлийн трансформаторын үйлдвэрлэлд өргөн ашигладаг бөгөөд энэ нь механик шинж чанар сайтай, химийн зэврэлтэнд тэсвэртэй байдаг.

Хөргөлтийн систем: Байгалийн агаарын хөргөлтийг (AN) бага чадлын трансформаторуудад стандарт болгон ашигладаг. Өндөр үнэлгээтэй трансформаторын хувьд албадан агаар хөргөх (AF) системийг ашиглаж болох бөгөөд энэ нь сэнсний ажиллагаатай хамт гаралтын хүчин чадлыг ойролцоогоор 30% -иас 50% хүртэл нэмэгдүүлэх боломжтой. Зарим трансформаторын загварууд нь ороомог ба голын эргэн тойронд агаарын урсгалыг оновчтой болгохын тулд радиатор эсвэл агааржуулалтын сувгийн системийг нэгтгэдэг.

Дагалдах хэрэгсэл: Бид доторх цэвэр орчинд зориулсан задгай рамтай хийцээс эхлээд тоосжилттой эсвэл гадаа орчинд IP23 эсвэл IP54 хамгаалалттай хаалттай хаалт хүртэл өргөн хүрээний сонголтуудыг санал болгож байна. Эдгээр хаалтууд нь хангалттай агааржуулалтыг хангахын зэрэгцээ гадны биетийн нэвтрэлтийг үр дүнтэй хааж, гүйдэл дамжуулах хэсгүүдэд санамсаргүй хүрэхээс сэргийлдэг.

Ажлын зарчим

Хуурай төрлийн цахилгаан трансформаторууд нь цахилгаан соронзон индукцийн зарчмаар ажилладаг. Хувьсах гүйдэл нь анхдагч ороомогоор дамжин өнгөрөх үед хоёрдогч ороомогоор дамждаг төмөр цөмд хувьсах соронзон урсгал үүсдэг бөгөөд ингэснээр хоёрдогч ороомог дахь цахилгаан хөдөлгөгч хүчийг өдөөдөг. Анхдагч ба хоёрдогч ороомгийн эргэлтийн харьцааг тохируулснаар хүчдэлийг нэмэгдүүлж, бууруулж, цахилгаан эрчим хүчийг дамжуулах, хувиргах ажлыг дуусгах боломжтой. Эрчим хүчийг бүхэлд нь дамжуулах үйл явц нь шингэн хөргөлт, тусгаарлагч материалгүйгээр хатуу тусгаарлагч материалаас бүрдсэн хуурай орчинд явагддаг.

Гол давуу тал

Аюулгүй байдал: Шатамхай шингэн тусгаарлагч тос агуулаагүй, галын болон байгаль орчны аюулыг үндсээр нь арилгаж, өндөр барилга, эмнэлэг, мэдээллийн төв болон бусад газруудын аюулгүй байдлын хатуу стандартыг хангана.

Бага засвар үйлчилгээ: Тусгаарлагчийн тосны хяналт, боловсруулалт хийх шаардлагагүй, газрын тосны чанарыг шалгах (ууссан хийн шинжилгээ гэх мэт) тогтмол засвар үйлчилгээ хийх шаардлагагүй, газрын тос алдагдах далд аюул байхгүй, амьдралын мөчлөгийн туршид иж бүрэн зардал багатай.

Байгаль орчинд ээлтэй: LEED, BREEAM болон бусад ногоон барилгын үнэлгээний стандартын дагуу газрын тос гоожиж хөрс, усыг бохирдуулах эрсдэлгүй.

Уян хатан суурилуулалт: SCB 10 хуурай төрлийн хуваарилах трансформатор нь дотор болон хязгаарлагдмал орон зайд суурилуулахад тохиромжтой бөгөөд холбогдох тусгаарлагчийн ангиллын дагуу өргөн хүрээний температурын (-30℃-аас +50℃) ажиллах чадвартай. Дуу чимээ багатай ажиллагаа: Үндсэн хавчих ба ороомгийн бүтцийн дизайныг оновчтой болгосноор үйл ажиллагааны дуу чимээ нь ихэвчлэн 45 - 65 дБ (1 метрийн зай) байдаг бөгөөд оффисын барилга, орон сууцны хороолол болон бусад дуу чимээ мэдрэмтгий орчинд тохиромжтой.

Хэрэглээ

Арилжааны барилгууд: Аюулгүй байдал, орон зайн ашиглалтыг харгалзан худалдааны төв, зочид буудал, нисэх онгоцны буудал болон бусад газарт түгээх систем.

Аж үйлдвэрийн талбар: Орон нутгийн эрчим хүчийг хувиргах, моторын хөтчийн цахилгаан хангамжийн зориулалттай үйлдвэр, боловсруулах үйлдвэр, уурхай гэх мэт.

Сэргээгдэх эрчим хүч: Манай давирхайгаар тусгаарлагдсан хуурай төрлийн трансформаторыг нарны цахилгаан станцууд болон салхин цахилгаан станцуудад ашиглаж, цахилгааны сүлжээнд нэвтрэх эсвэл орон нутгийн хэрэглээнд тохируулан хүчдэлийн өсөлт, бууралтыг бий болгох боломжтой.

Дата төв: Мэдээллийн технологийн тоног төхөөрөмжийг өндөр үр ашигтай, гармоник гажуудал багатай тогтвортой эрчим хүчээр хангана.

Хотын дэд бүтэц: Метро, ​​эмнэлэг, өндөр барилгууд болон бусад галын аюулгүй байдлын хатуу шаардлага бүхий газрууд, тосонд шингэсэн трансформаторыг солих.

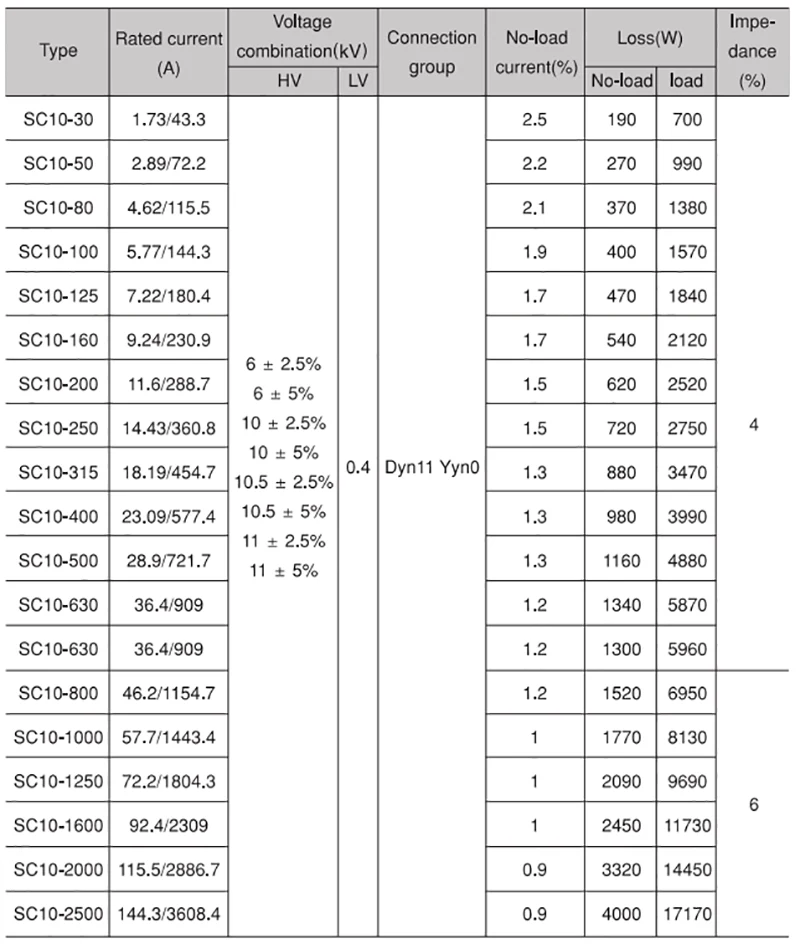

Техникийн үзүүлэлтүүд

Засвар үйлчилгээ ба хяналт

Үе үе үзлэг: Тусгаарлагчийн байдал, холболтын цэгүүдийн битүүмжлэл, тоосжилтын байдлыг нүдээр шалгах; температурын өсөлтийн туршилтыг жил бүр ачааллын дор хийнэ.

Температурын хяналт: Температур нь тусгаарлагчийн ангиллын хязгаараас хэтрэхгүй байхын тулд суурилуулсан PT100 мэдрэгч эсвэл хэт улаан туяаны камераар ороомгийн болон гол халуун цэгүүдийг тасралтгүй хянах.

Хэсэгчилсэн цэнэг алдалтыг илрүүлэх: Дунд болон өндөр хүчдэлийн (>10кВ) трансформаторын дулаалгын системийн байдлыг үнэлэхийн тулд шугаман болон офлайн хэсэгчилсэн цэнэгийн хэмжилт.

Цэвэрлэгээ, засвар үйлчилгээ: Шахсан агаар эсвэл тоос сорогчоор дулаан ялгаруулах суваг, гадаргууг цэвэрлэх, жигд агааржуулалтыг хангах; тусгаарлагч хэсгүүдийг шууд цэвэрлэхийн тулд ус эсвэл химийн уусгагчийг ашиглахаас зайлсхийх. Амьдралын менежмент: Хэвийн засвар үйлчилгээний нөхцөлд хүлээгдэж буй үйлчилгээний хугацаа 25 - 30 жил; Диэлектрикийн хүчийг үнэлэхийн тулд 3-5 жил тутамд тусгаарлагчийн эсэргүүцлийн туршилт хийхийг зөвлөж байна.

Шинээр гарч ирж буй чиг хандлага

Байгаль орчинд ээлтэй материал: Бүтээгдэхүүний амьдралын мөчлөгийн байгаль орчинд үзүүлэх нөлөөллийг багасгахын тулд био суурилсан эпокси давирхай болон дахин боловсруулах үндсэн материалыг ашигладаг.

Ухаалаг хяналт: Нэгдсэн IoT мэдрэгч нь температур, чийгшил, хэсэгчилсэн цэнэггүйдэл, чичиргээний өгөгдлийг бодит цаг хугацаанд цуглуулж, дүн шинжилгээ хийх боломжийг олгодог бөгөөд үүлэн платформ дээр суурилсан урьдчилан таамаглах засвар үйлчилгээг дэмждэг.

Үр ашигтай дизайн: Соронзон хэлхээний бүтэц, ороомгийн материалыг (аморф хайлшны гол гэх мэт) оновчтой болгосноор ЕХ-ны экологийн дизайн болон АНУ-ын Эрчим хүчний яамны эрчим хүчний хэмнэлтийн 2-р түвшний стандартын дагуу эрчим хүчний үр ашгийг дээшлүүлнэ.

Компакт бүтэц: Шууд бус шингэн хөргөлт болон бусад дэвшилтэт дулаан ялгаруулах технологийг ашиглах, мөн эрчим хүчний нягтралыг хангахын зэрэгцээ тоног төхөөрөмжийн хэмжээг багасгахын зэрэгцээ хотын орон зайн хязгаарлалтад дасан зохицох.

Модульчлагдсан загвар: Модульчлагдсан ороомог ба үндсэн бүтэц, тээвэрлэхэд хялбар, суурилуулах, дараагийн өргөтгөлийн өөрчлөлт.

Стандарт ба Нийцэл

Олон улсын стандартууд: IEC 60076-11 (хуурай төрлийн трансформаторын ерөнхий стандарт), IEEE C57.12.01 (хуурай төрлийн хуваарилах трансформатор)

Аюулгүй байдлын код: IEC 61140 (Цахилгаан цочролоос хамгаалах), NFPA 70 (NEC) Хойд Америкийн суурилуулалтын 450 дугаар зүйл

Байгаль орчны шаардлага: RoHS нийцэл ба REACH химийн бүртгэлийн журам.

Аж үйлдвэрүүд аюулгүй байдал, тогтвортой байдал, найдвартай байдлыг нэн тэргүүнд тавьдаг тул хуурай төрлийн цахилгаан трансформаторууд хэрэглээгээ нэмэгдүүлсээр байна. Тэдний техникийн дэвшил, хатуу зохицуулалтын шаардлагуудтай хослуулан тэдгээрийг орчин үеийн цахилгааны дэд бүтцийн тулгуур чулуу болгон, ялангуяа хот суурин газар болон байгаль орчинд ээлтэй орчинд байрлуулж байна.
