Цилиндрийн өөрөө эдгээх шунт чадлын конденсатор

Өөрийгөө эдгээх төрлийн нам хүчдэлийн хаалттай конденсатор

Өргөдөл

XUCKY цилиндртэй өөрийгөө эдгээх шунт чадлын конденсаторыг 50Гц эсвэл 60Гц нам хүчдэлийн системийн төхөөрөмжид ашигласан, чадлын коэффициент тохируулгатай, ердийн талбайн компенсатор, автомат компенсацыг төвлөрүүлэхэд тохиромжтой, реактив чадлын алдагдлыг бууруулж, хүчдэлийн чанарыг сайжруулж, цахилгаан бүтээгдэхүүнийг хэмнэхийг үндэсний хэмжээнд зөвлөж байна.

Энэ бүтээгдэхүүн нь стандартад нийцсэн:  GB/T 12747, IEC831-1/2.

Ажлын нөхцөл

Цахилгааны конденсатор нь зүүн хүчдэлийн хүчдэлийг 10% хүртэл бууруулж, цахилгаан тасалсны дараа дахин оруулахыг баталгаажуулах ёстой бөгөөд ихэвчлэн 200 секунд шаардлагатай болно. Тиймээс энэ нь цахилгааныг тасалсны дараа оролт болон нэр хүндийг түгжих цагийн функцтэй цахилгаан хянагчийг сонгох болно. Хэрэв ердийн цахилгаан хянагчийг сонговол суулгах ёстой

хурдны цэнэгийн цэнэгийн тоног төхөөрөмж. Энэ нь ижил цахилгаан хүчин зүйлийн оролт болон чип шилжүүлэгчийг ашиглахыг хязгаарлахгүй.

Өндөр нь 2000 м-ээс ихгүй байна.

Температурын төрөл: -25/C бага температур, хамгийн өндөр температур С төрлийн (24 цагийн дотор температурын дундаж 50 хэмээс 40 хэмээс ихгүй, нэг жилийн дундаж температур 30 хэмээс ихгүй байна), цахилгаан конденсатор агааржуулалт сайтай нөхцөлд ажиллана. Энэ нь битүүмжлэх, суурилуулах нөхцөлийг зөвшөөрөхгүй.

Бүтцийн онцлог

Цилиндр хөнгөн цагаан хайрцаг авах.

Шингэнийг дүрнэ: диэлектрик тосыг бохирдуулах нь нийгэмд үзүүлэх нөлөөгүй.

Пресс салгах төхөөрөмж ба цахилгаан гүйдлийн эсэргүүцлийг суурилуулах

Конденсаторын цөм нь сайн чанарын металлжуулсан хальсыг эдгээдэг.

Конденсаторын дээд хэсэг нь хүрэлцэхгүй цахилгаан терминал блок юм.

Доод тал нь M12 эсвэл M16 суурилуулах газардуулгын боолт юм.

Гурван фазын конденсатор нь △ холболтын дотор байна.

Код ба үр дагавар

Техникийн үндсэн өгөгдөл

1. Нэрлэсэн хүчдэл: 0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kV гэх мэт.

2. Нэрлэсэн хүчин чадал: 1~30квар

3. Багтаамжийн хүлцэл: -5%~+10%

4. Эрчим хүчний алдагдал tanδ ≤0.1%

5. Туйлуудын хоорондох хүчдэл: 2. 15 дахин их нэрлэсэн хүчдэл нь 5 секунд, тогтворгүй  цоорох, гялалзахгүй

6. Диэлектрикийн түвшин: Хавтасны хооронд хүчдэлийг нэмнэ: 2 дахин их нэрлэсэн хүчдэл дээр 2КВ эсвэл 3КВ, өндрийг 10 секунд үргэлжлүүлнэ үү, цооролтгүй, гялалзуулна уу.

7. Хамгийн их зөвшөөрөгдсөн хүчдэл: 1.1 дахин их хүчдэл, 24 цаг тутамд 8 цагаас илүүгүй, 1.15 дахин хүчдэл, 24 цаг тутамд 30 мунитаас ихгүй хүчдэл 1.2 дахин их байх болно.

8. 5 секундээс ихгүй (үргэлжлүүлэх) 1.3 дахин хүчдэл, 1 минутаас ихгүй байна.

9. Зөвшөөрөгдсөн гүйдлийн өндөр: хэт хүчдэл ба конденсаторын эерэг хазайлттай, хэт гүйдэл нь нэрлэсэн гүйдлийн 1.43 дахин ихгүй гармоник байдаг тул нэрлэсэн гүйдлийн 1.3 дахин бага дотор ажиллахыг зөвшөөрнө.

10. Цэнэглэх бүрэлдэхүүн хэсэг: цэнэгийн регистрийг дотор нь байрлуулж, конденсаторын хүчийг тасалснаар 3 мюнит цахилгаан цэнэг алддаг тул хүчдэл 50 В хүртэл буурдаг.

11. Стандарт: GB/T12747-2004, IEC60831-2002

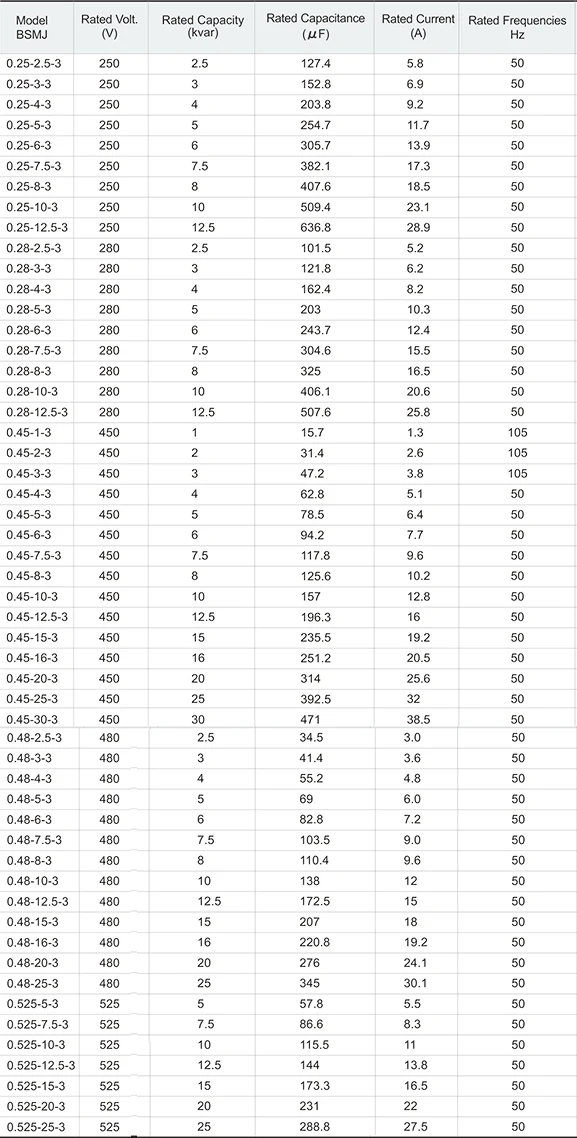

Гурван фазын конденсаторуудын техникийн үзүүлэлтүүд

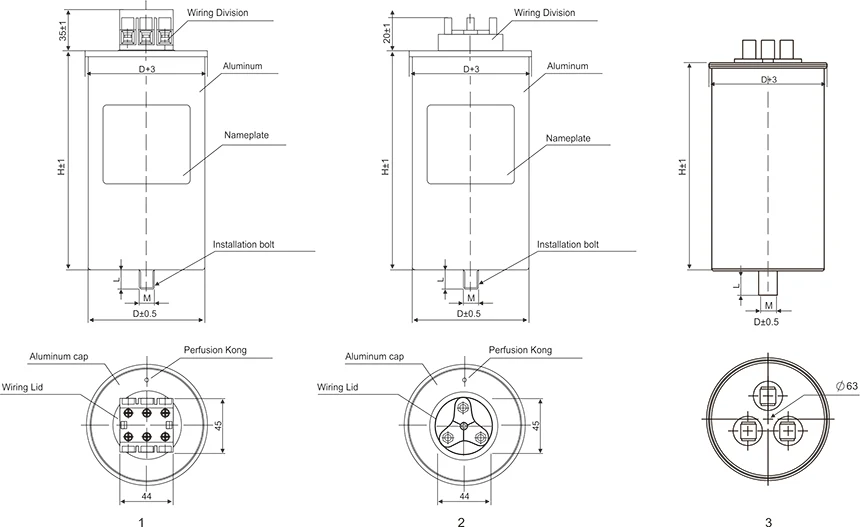

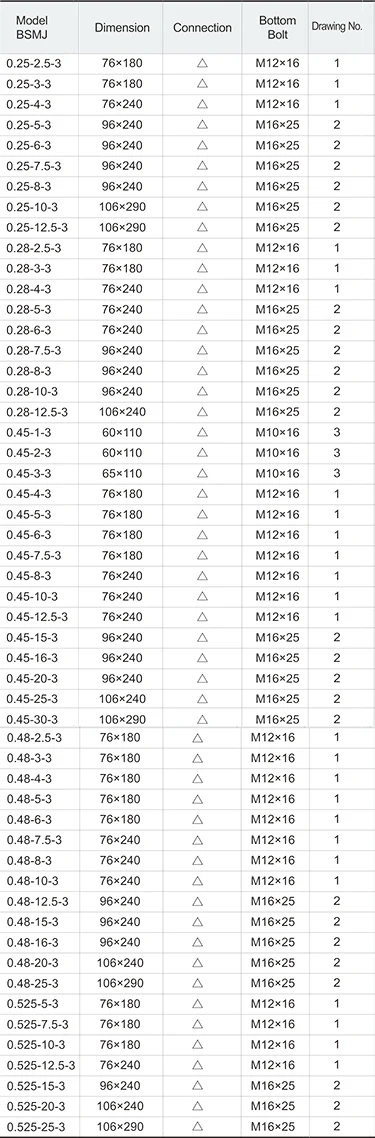

Суурилуулалт ба хэмжээсийн график
